ツイストペアケーブル

001

KVC36&KVC36-SB

型式	KVC-36	KVC36-SB
適用規格	弱電流電気回路用のため、適用規格がありません。
サイズ範囲	断面積：0.2～0.5mm² 心数：2～64	断面積：0.2～0.5mm² 心数：2～64
一括シールド	無	有
特長	耐油性・柔軟性	耐ノイズ性・耐油性・柔軟性
用途	電子機器	電子機器
耐屈曲	△	△
耐震性	△	△
耐油性	◎	◎
耐熱温度定格℃	105℃	105℃
耐寒性シースの脆化温度	-40℃	-40℃
耐候性	○	○
難燃性	○	○
注：使用条件により特性が変わるので、代表例としてご利用下さい。 ◎＝特に優れている　○＝特に優れている　△＝普通注：最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。

電子機器用汎用ケーブル0.2,0.3mm²は対よりで雑音に強くデジタル信号にも対応しています。

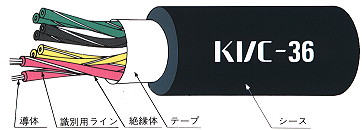

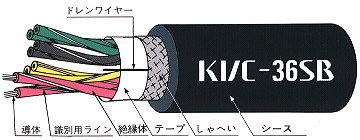

構造概略

項目	構成
公称断面	0.2mm²	0.3mm²	0.5mm²
導体	すずめっき軟銅線	軟銅線
絶縁体	105℃耐熱ビニル
対	対より	(40心以上は対より）
より合わせ	対より線心を円形により合わせ	線心を円形により合わせ
しゃへい	すずめっき軟銅線編組（KVC36SB)
シース	耐油・耐熱・柔軟ビニル（黒色）
耐電圧	1000V/1分間

KVC36/KVC36SB 荷姿：100m束　500mドラム巻き

線心数（対数）	導体		KVC36			KVC36SB
	公称断面積mm2	構成本/mm	仕上外径	概算質量	標準長	仕上外径	概算質量	標準長
	公称断面積mm2	構成本/mm	約mm	kg/km	m	約mm	kg/km	m
2（1P）	0.2	7/0.18 すずめっき軟銅線	3.1	13	100	3.9	22	100
3（3コより）			3.3	16		4.1	26
4（2P）			4.9	25		5.4	39
5（2P＋1C）			5.0	27		5.5	42
6（3P）			5.1	30		5.6	46
7（3P+1C）			5.2	33		5.7	50
8（4P）			5.6	40		6.1	55
10（5P）			6.0	45		6.5	60
12（6P）			7.0	60		7.5	75
14（7P）			7.1	60		7.6	80
15（7P+1C）			7.2	65		7.7	85
16（8P）			7.6	70		8.1	90
20（10P）			8.4	85		8.9	110
24（12P）			8.7	100		9.2	120
30（15P）			9.6	115		10.0	140
36（18P）			10.5	140		11.0	165
40（20P）			11.0	150	500	11.5	180	500
50（25P）			12.5	190		13.0	220
60（30P）			13.5	220		14.0	260
64（32P）			13.5	230		14.0	270
2（1P）	0.3	12/0.18 軟銅線	3.8	20	100	4.6	30	100
3（3コより）			4.0	25		4.8	35
4（2P）			5.6	35		6.1	42
5（2P＋1C）			5.8	40		6.3	60
6（3P）			6.6	50		7.1	70
7（3P＋1C）			6.7	60		7.2	80
8（4P）			7.3	65		7.8	85
10（5P）			8.0	75		8.5	100
12（6P）			8.9	90		9.4	120
14（7P）			9.0	100		9.5	125
15（7P＋1C）			9.1	110		9.6	130
16（8P）			9.7	120		10.0	140
20（10P）			11.0	150		11.5	180
24（12P）			11.5	160		12.0	195
30（15P）			12.5	200		13.0	230
36（18P）			13.5	230		14.0	270
40（20P）			14.0	250	500	14.5	290	500
50（25P）			16.0	310		16.5	350
60（30P）			17.0	370		17.5	415
64（32P）			17.5	380		18.0	430
2	0.5	20/0.18 軟銅線	4.8	27	100	5.6	43	100
3			5.1	35		5.9	50
4			5.5	45		6.3	60
5			6.6	60		7.1	80
6			7.3	70		7.8	95
7			7.3	80		7.8	100
8			7.8	90		8.3	110
10			9.0	110		9.5	140
12			9.3	120		9.8	150
14			9.7	140		10.0	165
15			9.9	150		10.5	175
16			10.0	160		10.5	190
20			11.5	200		12.0	230
24			12.5	240		13.0	270
25			12.5	240		13.0	285
26			12.5	250		13.0	295
30			13.5	280		14.0	330
40			15.5	360	500	16.0	400	500
50			17.5	450		18.0	500
60			18.0	530		18.5	580

0.5mm²の対よりタイプの記号はKVC36SBTです。
