エナジーチェーン(旧ランナーフレックス) EZ14型 378

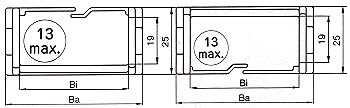

本体断面 E14型         本体断面Z14型

型式 Bi Ba A B
E/Z14.1 15 27 0 26.5
E/Z14.2 25 37 10 36.5
E/Z14.3 38 50 23 49.5
E/Z14.4 50 62 35 61.5

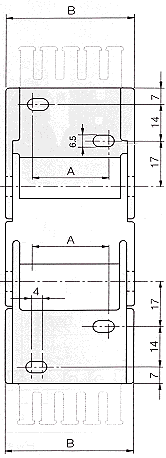

穴あき型フランジ

ピボット型フランジ

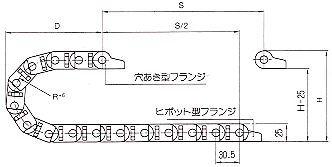

側面図
仕様
型式
E=外周開き
Z=内周開き
断面寸法
内径
ピッチ 曲げ半径 曲げ長さ スペース 取付高さ リンク数 フランジ
セット品番
高さ x 巾 P R K D Hf =H+ ※1
E14.1
Z14.1
19 X 15 30.5 28
38
48
75
100
125
150
185
215
300
375
455
71
81
91
120
156
170
82+10
102+10
122+10
177+10
227+10
277+10
. 114.1.12P
E14.2
Z14.2
19 X 25 114.2.12P
E14.3
Z14.3
19 X 38 114.3.12P
E14.4
Z14.4
19 X 50 114.4.12P
注文方法

イグス・igus製
