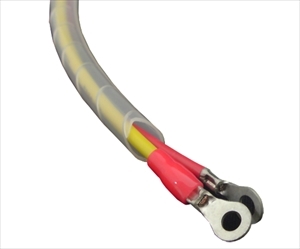

6ナイロンスパイラルチューブ

RoHS対応品
383
特長:(6ナイロンスパイラルチューブ)
電線の結束と保護を同時に行うことが可能です。
また、導線、分岐が自在になります。

用途

盤間の渡り線、束線湾曲部に最適です。
下記以外のサイズ、色又はスパイラルチューブに加工前の
6ナイロンチューブ等も、受注製作致します。

注)色: W:ナチュラル B:黒
注文時サイズの末尾に色コードご記入下さい。
注文例)N2.6×3.6W (色:ナチュラル注文時)


6ナイロンスパイラルチューブ
6ナイロンスパイラルチューブ
6ナイロンスパイラルチューブ
呼称サイズ
D1φ×D2φ
肉厚 ピッチP 束線範囲φ 小箱 大箱
N2.6×3.6 0.4〜0.6 W.B. 6 3〜7 100m 900m
N4×5.5 0.65〜0.85 W.B. 8 4〜12 100m 500m
N3.5×4.7 0.4〜0.8 B. 8 3.5〜11 100m 500m
N6×7.6 0.7〜0.9 W.B. 10 6〜18 100m 500m
N9×10.6 0.7〜0.9 W.B. 12 9〜28 50m 250m
N12×13.6 0.7〜0.9 W.B. 15 12〜35 50m 200m
N15×16.6 0.7〜0.9 W.B. 18 15〜45 25m 125m
N20×21.6 0.7〜0.9 W.B. 20 20〜60 25m 100m
N25×27 0.7〜0.9 W.B. 25 25〜75 50m 100m

色: W:ナチュラル B:黒
※外径内径ともスパイラル状に加工する前のチューブ状のサイズです
耐熱用スパイラルチューブについてはお問い合わせ下さい。
