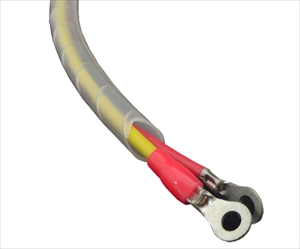

PEポリエチレンスパイラルチューブ

RoHS対応品
383
特長:(PEポリエチレンスパイラルチューブ)
電線の結束と保護を同時に行うことが可能です。
また、導線、分岐が自在になります。
用途
盤間の渡り線、束線湾曲部に最適です。
下記以外のサイズ、色又はスパイラルチューブに加工前のポリエチレンチューブ等も、受注製作致します。


注)色: W:ナチュラル B:黒(耐候性) Y:黄 Gy:灰
注文時サイズの末尾に色コードご記入下さい。
注文例)TKS2.6×4.2W (色:ナチュラル注文時)


PEポリエチレンスパイラルチューブ
PEポリエチレンスパイラルチューブ
PEポリエチレンスパイラルチューブ
呼称サイズ 肉厚 ピッチP 束線範囲Φ 小箱 大箱
TKS2.6×4.2 0.6〜0.8 W.B.Y.Gy. 6±1.0 3〜7 100m 1000m
TKS4×6 0.7〜1.0 W.B.Y.Gy. 10±1.0 4〜12 100m 1000m
TKS6×8 0.7〜1.0 W.B.Y.Gy 10±1.0 6〜18 100m 500m
TKS8×10 0.8〜1.0 W.B. 12±1.0 8〜25 50m 250m
TKS8×11 1.3〜1.4 W.B. 12±1.0 8〜25 50m 250m
TKS9×11 0.8〜1.0 W. 12±1.0 9〜28 50m 250m
TKS9×12 1.3〜1.4 W.B.Y.Gy 12±1.0 9〜28 50m 250m
TKS10×12 0.8〜1.0 W.B. 12±1.0 10〜30 50m 250m
TKS10×13 1.3〜1.4 W.B. 12±1.0 10〜30 50m 250m
TKS12×14 0.8〜1.0 W.B. 14±1.0 12〜35 50m 200m
TKS12×15 1.3〜1.4 W.B.Y.Gy 12±1.0 12〜35 50m 200m
TKS15×18 1.3〜1.4 W.B.Y.Gy 16±1.0 15〜45 50m 200m
TKS15×19 1.6〜1.8 W.B. 16±1.0 15〜45 50m 100m
TKS18×22 1.6〜1.8 B. 20±1.0 18〜50 25m 100m
TKS20×23 1.3〜1.4 W.B. 20±1.0 20〜60 25m 100m
TKS20×24 1.6〜1.8 W.B.Y.Gy 20±1.0 20〜60 25m 80m
TKS25×28 1.6〜1.8 B. 22±1.0 25〜75 20m 80m
TKS25×29 1.6〜1.8 W.B.Y.Gy 22±1.0 25〜75 20m 80m
TKS30×34 1.9〜2.1 W.B. 35±1.0 30〜90 12m 60m
TKS40×45 2.2〜2.4 W.B. 45±1.0 40〜120 8m 40m
TKS50×55 2.4〜2.6 W.B. 55±1.0 50〜150 5m 25m

色: W:ナチュラル B:黒(耐候性) Y:黄 Gy:灰
※外径内径ともスパイラル状に加工する前のチューブ状のサイズです
耐熱用スパイラルチューブについてはお問い合わせ下さい。
