ZAスリーブ

RoHS対応品
043
特長
ポリエステル系モノフィラメントと6ナイロン系モノフィラメントを混合編組する事により耐摩耗性を従来品より向上
標準サイズ以外のカスタマイズ品も供給可能

用途
車載ホース(燃料ホース、オイルホースなど)の保護、通常のハーネス

仕様
編組線材:ポリエステル系モノフィラメント+6ナイロン系モノフィラメント
表面色:黒
適用使用温度:-70℃〜125℃

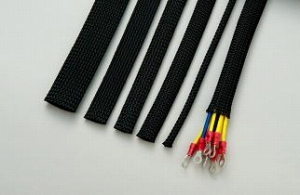

ZAスリーブ

試験データ

JASO D608準拠 自動車用電線摩耗試験による試験結果

品名 摩耗抵抗値
(mm)
ZAスリーブ
(耐摩耗タイプ)
1550
Zスリーブ
(標準品)
360

【試験条件】
・負荷錘 450g
・磨耗テープ♯240G(砥粒:G/ガーネット)
 w25×1200mm エンドレスベルト
・磨耗テープ速度 1500mm/min
・試料取り付け軸 Φ15アルミパイプ

【試験方法】
適当な長さの試験片を外径φ15のアルミパイプに巻き付け、磨耗試験機に取り付ける。
#240G磨耗テープを1500mm/minで動かし試験片が破壊してアルミパイプと 導電処理部が導通するまでに要した磨耗テープ長を測定する。
1試験片につき8個データを取得し、平均する。
平均値以下を再度平均してそれを磨耗抵抗値とする。


品番 製品幅
(mm)
適用径
(φmm)
定尺
(m)
Z-0909A 9 7〜10 100
Z-1209A 12 8〜11
Z-1410A 14 10〜15
Z-2108A 19 20〜30
Z-2808A 28 35〜45

※定尺内に繋ぎのある場合があります。
