ナイロン丸棒(基本グレード・ナチュラル色)	255

■特長 ●基本グレードタイプで、一般の6ナイロンに比べ、機械的強度、 熱的特性、化学的性質、耐摩耗性を向上させたグレードです。 ■仕様 ●商品タイプ：丸棒 ●材質：PA(ポリアミド/ナイロン) ●入数：1個 項目 試験方法 単位 測定値 比重 ASTM D-792 - 1.16 引張強度 ASTM D-638 MPa 83 ロックウェル硬度 ASTM D-785 Rスケール 120 連続使用温度 - ℃ 120

長さ：500mm 型式 型番 外径 (mm) 2553-2490-01 MC900NC-Φ20-500 Φ20 2553-2490-02 MC900NC-Φ25-500 Φ25 2553-2490-03 MC900NC-Φ30-500 Φ30 2553-2490-04 MC900NC-Φ35-500 Φ35 2553-2490-05 MC900NC-Φ40-500 Φ40 2553-2490-06 MC900NC-Φ45-500 Φ45 2553-2490-07 MC900NC-Φ50-500 Φ50 2553-2490-08 MC900NC-Φ55-500 Φ55 2553-2490-09 MC900NC-Φ60-500 Φ60 2553-2490-10 MC900NC-Φ65-500 Φ65 2553-2490-11 MC900NC-Φ70-500 Φ70 2553-2490-12 MC900NC-Φ75-500 Φ75 2553-2490-13 MC900NC-Φ80-500 Φ80 2553-2490-14 MC900NC-Φ85-500 Φ85 2553-2490-15 MC900NC-Φ90-500 Φ90 2553-2490-16 MC900NC-Φ95-500 Φ95 2553-2490-17 MC900NC-Φ100-500 Φ100 2553-2490-18 MC900NC-Φ110-500 Φ110 2553-2490-19 MC900NC-Φ120-500 Φ120 2553-2490-20 MC900NC-Φ130-500 Φ130 2553-2490-21 MC900NC-Φ140-500 Φ140 2553-2490-22 MC900NC-Φ150-500 Φ150 2553-2490-23 MC900NC-Φ160-500 Φ160 2553-2490-24 MC900NC-Φ170-500 Φ170 2553-2490-25 MC900NC-Φ180-500 Φ180 2553-2490-26 MC900NC-Φ190-500 Φ190 2553-2490-27 MC900NC-Φ200-500 Φ200

長さ：1000mm  型式 型番 外径 (mm) 2553-2491-01 MC900NC-Φ20-1000 Φ20 2553-2491-02 MC900NC-Φ25-1000 Φ25 2553-2491-03 MC900NC-Φ30-1000 Φ30 2553-2491-04 MC900NC-Φ35-1000 Φ35 2553-2491-05 MC900NC-Φ40-1000 Φ40 2553-2491-06 MC900NC-Φ45-1000 Φ45 2553-2491-07 MC900NC-Φ50-1000 Φ50 2553-2491-08 MC900NC-Φ55-1000 Φ55 2553-2491-09 MC900NC-Φ60-1000 Φ60 2553-2491-10 MC900NC-Φ65-1000 Φ65 2553-2491-11 MC900NC-Φ70-1000 Φ70 2553-2491-12 MC900NC-Φ75-1000 Φ75 2553-2491-13 MC900NC-Φ80-1000 Φ80 2553-2491-14 MC900NC-Φ85-1000 Φ85 2553-2491-15 MC900NC-Φ90-1000 Φ90 2553-2491-16 MC900NC-Φ95-1000 Φ95 2553-2491-17 MC900NC-Φ100-1000 Φ100 2553-2491-18 MC900NC-Φ110-1000 Φ110 2553-2491-19 MC900NC-Φ120-1000 Φ120 2553-2491-20 MC900NC-Φ130-1000 Φ130 2553-2491-21 MC900NC-Φ140-1000 Φ140 2553-2491-22 MC900NC-Φ150-1000 Φ150 2553-2491-23 MC900NC-Φ160-1000 Φ160 2553-2491-24 MC900NC-Φ170-1000 Φ170 2553-2491-25 MC900NC-Φ180-1000 Φ180 2553-2491-26 MC900NC-Φ190-1000 Φ190 2553-2491-27 MC900NC-Φ200-1000 Φ200

---

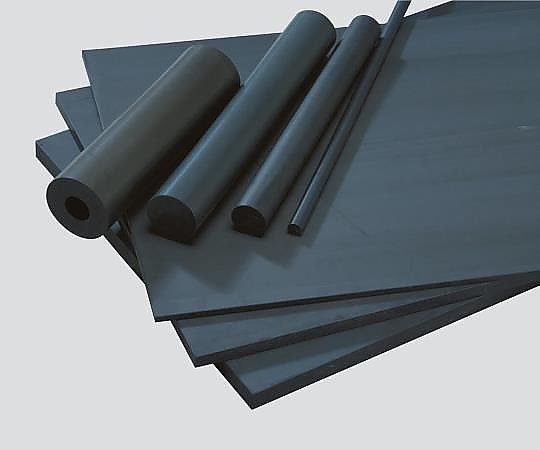

ナイロン丸棒　（耐候グレード）	255

■特長 ●MC901をベースに特殊グラファイトを加え、耐候性を向上させました。 ■仕様 ●商品タイプ：丸棒 ●材質：PA（ポリアミド/ナイロン） ●入数：1個 項目 試験方法 単位 測定値 比重 ASTM D-792 - 1.16 引張強度 ASTM D-638 MPa 83 ロックウェル硬度 ASTM D-785 Rスケール 120 連続使用温度 - ℃ 120

長さ：500mm 型式 型番 外径 (mm) 2553-2486-01 MC801-Φ20-500 Φ20 2553-2486-02 MC801-Φ25-500 Φ25 2553-2486-03 MC801-Φ30-500 Φ30 2553-2486-04 MC801-Φ35-500 Φ35 2553-2486-05 MC801-Φ40-500 Φ40 2553-2486-06 MC801-Φ45-500 Φ45 2553-2486-07 MC801-Φ50-500 Φ50 2553-2486-08 MC801-Φ55-500 Φ55 2553-2486-09 MC801-Φ60-500 Φ60 2553-2486-10 MC801-Φ65-500 Φ65 2553-2486-11 MC801-Φ70-500 Φ70 2553-2486-12 MC801-Φ75-500 Φ75 2553-2486-13 MC801-Φ80-500 Φ80 2553-2486-14 MC801-Φ85-500 Φ85 2553-2486-15 MC801-Φ90-500 Φ90 2553-2486-16 MC801-Φ95-500 Φ95 2553-2486-17 MC801-Φ100-500 Φ100 2553-2486-18 MC801-Φ110-500 Φ110 2553-2486-19 MC801-Φ120-500 Φ120 2553-2486-20 MC801-Φ130-500 Φ130 2553-2486-21 MC801-Φ140-500 Φ140 2553-2486-22 MC801-Φ150-500 Φ150 2553-2486-23 MC801-Φ160-500 Φ160 2553-2486-24 MC801-Φ170-500 Φ170 2553-2486-25 MC801-Φ180-500 Φ180 2553-2486-26 MC801-Φ190-500 Φ190 2553-2486-27 MC801-Φ200-500 Φ200 2553-2486-28 MC801-Φ225-500 Φ225 2553-2486-29 MC801-Φ250-500 Φ250 2553-2486-30 MC801-Φ275-500 Φ275 2553-2486-31 MC801-Φ300-500 Φ300 2553-2486-32 MC801-Φ325-500 Φ325 2553-2486-33 MC801-Φ350-500 Φ350 2553-2486-34 MC801-Φ375-500 Φ375 2553-2486-35 MC801-Φ400-500 Φ400 2553-2486-36 MC801-Φ450-500 Φ450

長さ：1000mm  型式 型番 外径 (mm) 2553-2487-01 MC801-Φ20-1000 Φ20 2553-2487-02 MC801-Φ25-1000 Φ25 2553-2487-03 MC801-Φ30-1000 Φ30 2553-2487-04 MC801-Φ35-1000 Φ35 2553-2487-05 MC801-Φ40-1000 Φ40 2553-2487-06 MC801-Φ45-1000 Φ45 2553-2487-07 MC801-Φ50-1000 Φ50 2553-2487-08 MC801-Φ55-1000 Φ55 2553-2487-09 MC801-Φ60-1000 Φ60 2553-2487-10 MC801-Φ65-1000 Φ65 2553-2487-11 MC801-Φ70-1000 Φ70 2553-2487-12 MC801-Φ75-1000 Φ75 2553-2487-13 MC801-Φ80-1000 Φ80 2553-2487-14 MC801-Φ85-1000 Φ85 2553-2487-15 MC801-Φ90-1000 Φ90 2553-2487-16 MC801-Φ95-1000 Φ95 2553-2487-17 MC801-Φ100-1000 Φ100 2553-2487-18 MC801-Φ110-1000 Φ110 2553-2487-19 MC801-Φ120-1000 Φ120 2553-2487-20 MC801-Φ130-1000 Φ130 2553-2487-21 MC801-Φ140-1000 Φ140 2553-2487-22 MC801-Φ150-1000 Φ150 2553-2487-23 MC801-Φ160-1000 Φ160 2553-2487-25 MC801-Φ180-1000 Φ180 2553-2487-27 MC801-Φ200-1000 Φ200

---

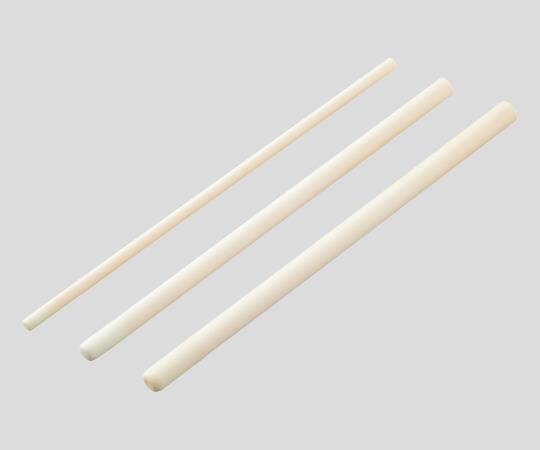

金属検知樹脂MDグレード（丸棒）

255

■仕様 ●入数：1枚

項目 試験方法 単位 アセトロン® タイバー® ナイラトロン® 比重 ASTM D792 - 1.46 0.95 1.25 引張強度 ASTM D638 MPa 62 42 79 ロックウェル硬度 ASTM D785 Rスケール 121 50 119 連続使用温度 - ℃ 95 80 110

丸棒 型式 型番 材質 外径 (mm) 長さ (mm) 2553-2565-01 アセトロン-Φ30×1000 アセトロン Φ30 1000 2553-2565-02 アセトロン-Φ50×1000 Φ50 2553-2565-03 アセトロン-Φ80×1000 Φ80 2553-2565-04 タイバー-Φ25×1000 タイバー Φ25 2553-2565-05 タイバー-Φ50×1000 Φ50 2553-2565-06 タイバー-Φ80×1000 Φ80 2553-2565-07 ナイラトロン-Φ30×1000 ナイラトロン Φ30 2553-2565-08 ナイラトロン-Φ50×1000 Φ50 2553-2565-09 ナイラトロン-Φ80×1000 Φ80

---

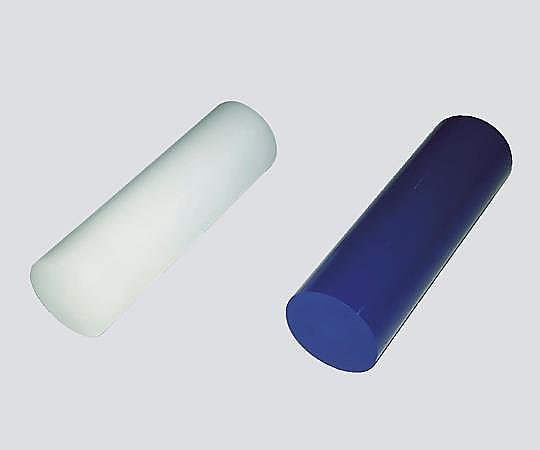

食品規格対応ポリアセタール樹脂丸棒

255

■特長 〈ナチュラル色・青色〉 ●切削加工性が良く、耐熱性・機械特性のバランスが良好です。 ●摩擦・摩耗特性に優れ、摺動性が良く、耐有機溶剤性、耐油性、 耐グリス性が良好です。 〈青色〉 ●キャストナイロンとは異なり、吸水率が比較的小さいため、寸法と 強度が安定しています。 ●機械特性や耐熱性も、ナチュラル色のポリアセタールと同等です。 ●自然界には存在しない青色のプラスチックですので、異物混入時 に目視による識別が容易です。
■仕様 ●商品タイプ：丸棒 ●材質：POM(ポリアセタール樹脂)-C ●適合法令：欧州プラスチック施行規則EU10/2011、FDA、食品衛生法（100℃以下） ●耐熱温度：100℃ ※カット・特注加工：ご希望のサイズに合わせてカット、加工が可能です （ご依頼時は寸法のわかる図面などをご用意ください）。 ※◎：カット可能商品／L＝100〜1000まで10mm単位で指定可能。 カット寸法精度：＋0.00〜＋3.5mm ※物性表についてはお問合せ下さい。

ナチュラル色 型式 型番 外径×長さ (mm) 外径寸法公差(mm) カット 2553-3078-01 TECAFORM AH Natural-1 Φ6×1000 +0.10〜+0.60 × 2553-3078-02 TECAFORM AH Natural-2 Φ8×1000 +0.10〜+0.70 × 2553-3078-03 TECAFORM AH Natural-3 Φ10×1000 × 2553-3078-04 TECAFORM AH Natural-4 Φ16×1000 +0.20〜+0.80 × 2553-3078-05 TECAFORM AH Natural-5 Φ20×1000 × 2553-3078-06 TECAFORM AH Natural-6 Φ25×1000 +0.20〜+1.00 × 2553-3078-07 TECAFORM AH Natural-7 Φ30×1000 × 2553-3078-08 TECAFORM AH Natural-8 Φ36×1000 +0.20〜+1.20 × 2553-3078-09 TECAFORM AH Natural-9 Φ40×1000 × 2553-3078-10 TECAFORM AH Natural-10 Φ45×1000 +0.30〜+1.30 × 2553-3078-11 TECAFORM AH Natural-11 Φ50×1000 × 2553-3078-12 TECAFORM AH Natural-12 Φ60×1000 +0.30〜+1.60  × 2553-3078-13 TECAFORM AH Natural-13 Φ70×1000 × 2553-3078-14 TECAFORM AH Natural-14 Φ80×1000 +0.40〜+2.00  × 2553-3078-15 TECAFORM AH Natural-15 Φ90×1000 +0.50〜+2.20 × 2553-3078-16 TECAFORM AH Natural-16 Φ100×1000 +0.60〜+2.50  ◎ 2553-3078-17 TECAFORM AH Natural-17 Φ110×1000 +0.70〜+3.00  ◎ 2553-3078-18 TECAFORM AH Natural-18 Φ120×1000 +0.80〜+3.50 ◎ ※取り消し線の製品は現在、生産中止品となっております。（2022年10月17日）

青色 型式 型番 外径×長さ (mm) 外径寸法公差(mm) カット 2553-3079-07 TECAFORM AH BLUE-1 Φ30×1000 +0.20〜+1.00 × 2553-3079-09 TECAFORM AH BLUE-2 Φ40×1000 +0.20〜+1.20 × 2553-3079-11 TECAFORM AH BLUE-3 Φ50×1000 +0.30〜+1.30 × 2553-3079-12 TECAFORM AH BLUE-4 Φ60×1000 +0.30〜+1.60 × 2553-3079-13 TECAFORM AH BLUE-5 Φ70×1000 × 2553-3079-14 TECAFORM AH BLUE-6 Φ80×1000 +0.40〜+2.00  ◎ 2553-3079-15 TECAFORM AH BLUE-7 Φ90×1000 +0.50〜+2.20 ◎ 2553-3079-17 TECAFORM AH BLUE-8 Φ110×1000 +0.70〜+3.00  ◎

---

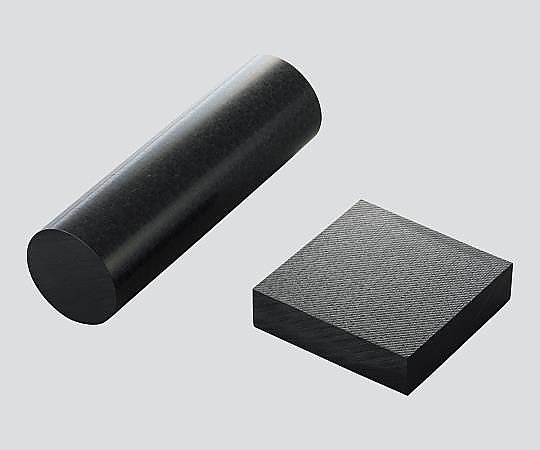

導電性ポリアセタール樹脂(丸棒）

255

■特長 ●優れた導電性を持ち、良好な強度と剛性、切削加工性を有しています。 ●耐UV性、耐候性に優れています。 ■仕様 ●材質：POM(ポリアセタール樹脂)-C ●表面抵抗：10^2〜10^4Ω ●耐熱温度：100℃ ●色：黒 ※物性表についてはお問合せください。

型式 商品タイプ サイズ (mm) 寸法公差(厚み/外径) (mm) カット 2553-3077-01 丸棒 Φ30x1000 +0.20〜+1.00 × 2553-3077-02 Φ40x1000 +0.20〜+1.20

---

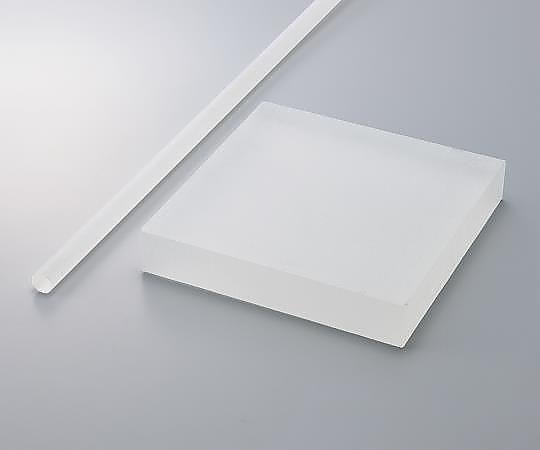

架橋ポリスチレン樹脂丸棒(REXOLITE)

255

■特長 ●GHｚ帯の誘電特性に優れ、透明性を有する、極めてユニークな樹脂素材です。 ●周波数1MHｚ〜500GHｚの範囲における比誘電率が2.53で、誘電正接が10GHｚ で0.00066という特性を有しています。 ●優れた絶縁性能（耐デンドライト性）、音響伝送性、光学特性、耐放射線性にも 優れ、揮発ガスの発生が少ない優れた素材です。 ●音響・誘電特性材料 ■仕様 ●材質：架橋PS（ポリスチレン） ●耐熱温度：80℃ ●音の伝送速度：2360m/sec ●アウトガス特性：TML（重量損失比）：0.14％、CVTM（再凝集物質量比）：0.02％ ※ASTM E 595：125℃真空下、24時間の試験条件にて ※物性表についてはお問合せください。

型式 商品タイプ サイズ (mm) 寸法公差(厚み/外径) (mm) 2553-3074-01 丸棒 Φ25.4×1220 +0.00〜+1.00

---

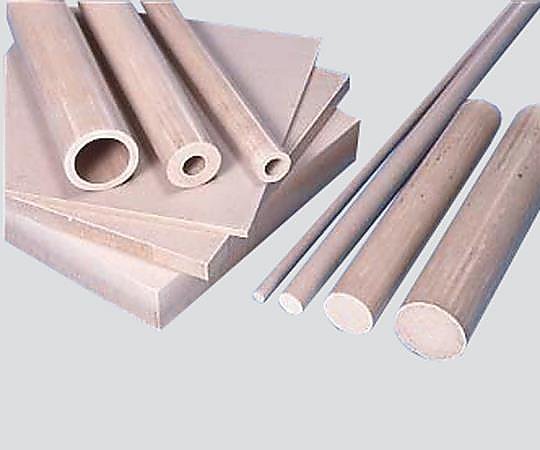

マイカ強化ポリ四フッ化エチレン(丸棒、パイプ)

255

■仕様 ●材質：PTFE(ポリ四フッ化エチレン) 項目 試験方法 単位 測定値 比重 ASTM D-792 - 2.32 引張強度 ASTM D-638 MPa 9.3 ロックウェル硬度 ASTM D-785 Rスケール 65 連続使用温度 - ℃ 260

丸棒 型式 型番 外径×長さ (mm) 2553-2567-01 500PTFE-Φ19-600 Φ19×600 2553-2567-02 500PTFE-Φ25-600 Φ25×600 2553-2567-03 500PTFE-Φ31-600 Φ31×600 2553-2567-04 500PTFE-Φ38-300 Φ38×300 2553-2567-05 500PTFE-Φ44-300 Φ44×300 2553-2567-06 500PTFE-Φ50-300 Φ50×300 2553-2567-07 500PTFE-Φ63-300 Φ63×300

パイプ 型式 型番 外径×内径 (mm) 長さ (mm) 2553-2568-01 500PTFE-Φ31×Φ19-300 Φ31×Φ19 300 2553-2568-02 500PTFE-Φ38×Φ23-300 Φ38×Φ23 2553-2568-03 500PTFE-Φ44×Φ26-300 Φ44×Φ26 2553-2568-04 500PTFE-Φ44×Φ32-300 Φ44×Φ32 2553-2568-05 500PTFE-Φ47×Φ32-300 Φ47×Φ32 2553-2568-06 500PTFE-Φ47×Φ39-300 Φ47×Φ39 2553-2568-07 500PTFE-Φ50×Φ29-300 Φ50×Φ29 2553-2568-08 500PTFE-Φ50×Φ39-300 Φ50×Φ39 2553-2568-09 500PTFE-Φ57×Φ32-300 Φ57×Φ32 2553-2568-10 500PTFE-Φ57×Φ44-300 Φ57×Φ44 2553-2568-11 500PTFE-Φ63×Φ39-300 Φ63×Φ39 2553-2568-12 500PTFE-Φ63×Φ51-300 Φ63×Φ51

---

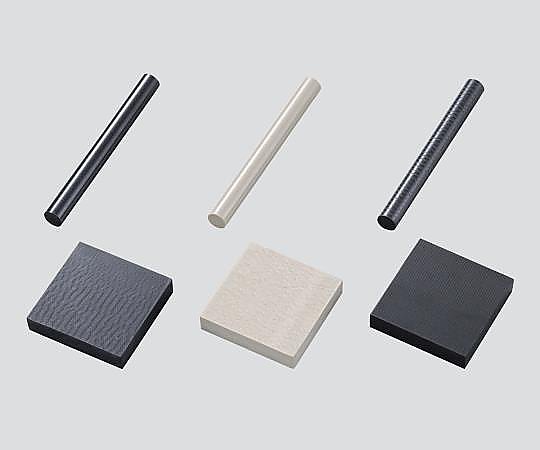

高機能PEEK樹脂　丸棒

255

■特長 ●30％ガラス繊維添加グレードは電気絶縁性があり、耐薬品性、耐放射線性、 耐摩耗性、摺動特性に優れています。 ●摺動グレードはPEEK樹脂に炭素繊維、PTFE、グラファイトを充填しており、 高温環境下での摺動性に優れています。 ●30％炭素繊維添加グレードは電気絶縁性はありませんが、非常に強靱・ 高剛性で、耐薬品性、耐放射線性、耐摩耗性、摺動特性に優れています。 ■仕様 ●材質：PEEK(ポリエーテルエーテルケトン) ●耐熱温度：260℃ ●PV値：1.9（MPa・m/sec）（摺動グレードのみ）
※摺動グレードはチューブ形状もございます。お問合せください。 ※カット・特注加工：ご希望のサイズに合わせてカット、加工が可能です。 ◎＝カット販売可能商品…丸棒／L＝100〜1000mmまで10mm単位で 指定可能・カット寸法精度：＋0.00〜＋3.5mm、板／W＝50〜500mmまで 10mm単位・D＝50〜1000mmまで10mm単位で指定可能・カット寸法精度： ＋0.00〜＋3.5mm ※特注加工のご依頼時は寸法のわかる図面等をご用意ください。 ※物性表についてはお問合せください。 ※1　3-3096-03（摺動グレード）のみサイズがφ15×1000となります。

30％ガラス繊維添加 型式 型番 商品タイプ サイズ (mm) 寸法公差(厚み/外径) (mm) カット 2553-3095-01 TECAPEEK GF30-1 丸棒 Φ8×1000 +0.10〜+0.80 × 2553-3095-02 TECAPEEK GF30-2 Φ10×1000 ◎ 2553-3095-03 TECAPEEK GF30-3 Φ16×1000※1 +0.20〜+0.90 ◎ 2553-3095-04 TECAPEEK GF30-4 Φ20×1000 ◎ 2553-3095-05 TECAPEEK GF30-5 Φ25×1000 +0.20〜+1.20 ◎ 2553-3095-06 TECAPEEK GF30-6 Φ30×1000 ◎ 2553-3095-07 TECAPEEK GF30-7 Φ36×1000 +0.20〜+1.60 ◎ 2553-3095-08 TECAPEEK GF30-8 Φ40×1000 ◎ 2553-3095-09 TECAPEEK GF30-9 Φ50×1000 +0.30〜+2.00 ◎ 2553-3095-10 TECAPEEK GF30-10 Φ60×1000 +0.30〜+2.50 ◎ 2553-3095-11 TECAPEEK GF30-11 Φ80×1000 +0.40〜+3.00 ◎ 2553-3095-12 TECAPEEK GF30-12 Φ100×1000 +0.60〜+3.80 ◎

摺動グレード 型式 型番 商品タイプ サイズ (mm) 寸法公差(厚み/外径) (mm) カット 2553-3096-02 TECAPEEK PVX-1 丸棒 Φ10×1000 +0.10〜+0.80 ◎ 2553-3096-03 TECAPEEK PVX-2 Φ16×1000※1 +0.20〜+0.90 ◎ 2553-3096-04 TECAPEEK PVX-3 Φ20×1000 ◎ 2553-3096-05 TECAPEEK PVX-4 Φ25×1000 +0.20〜+1.20 ◎ 2553-3096-06 TECAPEEK PVX-5 Φ30×1000 ◎ 2553-3096-08 TECAPEEK PVX-6 Φ40×1000 +0.20〜+1.60 ◎ 2553-3096-09 TECAPEEK PVX-7 Φ50×1000 +0.30〜+2.00 ◎ 2553-3096-10 TECAPEEK PVX-8 Φ60×1000 +0.30〜+2.50 ◎ 2553-3096-11 TECAPEEK PVX-9 Φ80×1000 +0.40〜+3.00 ◎ 2553-3096-12 TECAPEEK PVX-10 Φ100×1000 +0.60〜+3.80 ◎

30％炭素繊維添加 型式 型番 商品タイプ サイズ (mm) 寸法公差(厚み/外径) (mm) カット 2553-3094-02 TECAPEEK CF30-1 丸棒 Φ10×1000 +0.10〜+0.80 ◎ 2553-3094-03 TECAPEEK CF30-2 Φ16×1000※1 +0.20〜+0.90 ◎ 2553-3094-04 TECAPEEK CF30-3 Φ20×1000 ◎ 2553-3094-06 TECAPEEK CF30-4 Φ30×1000 +0.20〜+1.20 ◎ 2553-3094-08 TECAPEEK CF30-5 Φ40×1000 +0.20〜+1.60 ◎

---
