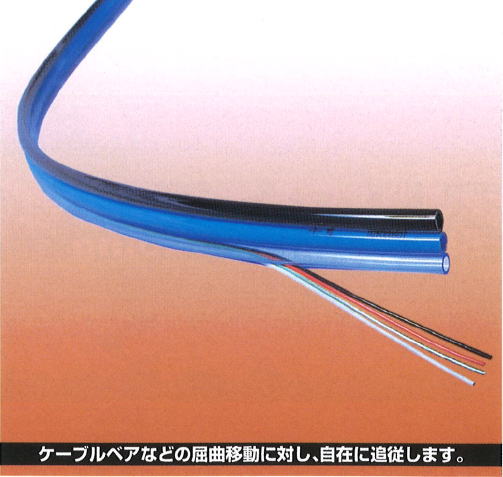

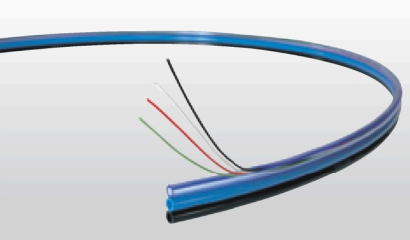

スリットストレートチューブ

RoHS対応品
411

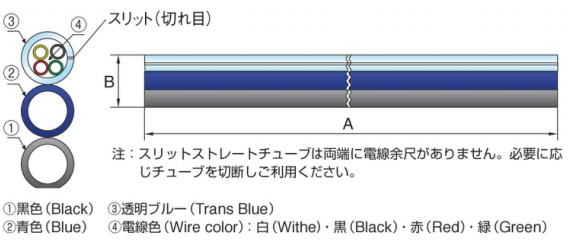

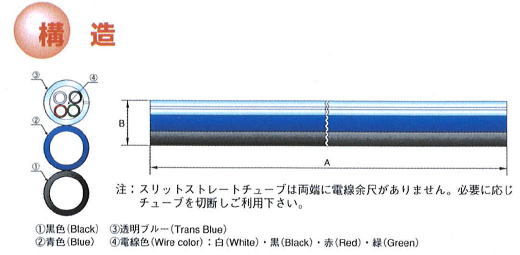

スリットストレートチューブ

スリットストレートチューブ

スリットストレートチューブ

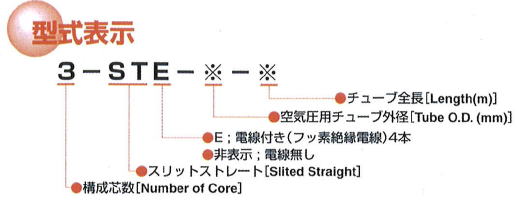

型式 使用
チューブ@A
使用
チューブB
スリット入り
電線
mm2C
全長A
(m)
列幅B
(mm)
最小曲げ半径
(mm)
3-STE-4-5 TE-4x2.5 TE-4x2.5 0.15 5 12 20
3-STE-4-50 50
※3-STE-4-100 100
3-STE-6-5 TE-6 TE-6 0.3 5 18 30
3-STE-6-50 50
※3-STE-6-100 100
3-STE-6-5 TE-8 TE-8 0.3 5 24 40
3-STE-6-50 50
※3-STE-6-100 100

型式に※がある製品は受注生産品となります。

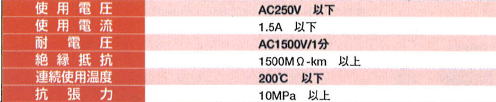

フッ素絶縁電線仕様

電線断面積 導体 絶縁体
構成
(本/mm)
外径
(mm)
導体抵抗
(Ω/km20℃)
肉厚
(mm)
仕上外径
(mm)
許容差
0.15 30/0.08 0.5 130 0.2 0.9 +-0.1
0.3 60/0.08 0.7 65.2 0.2 1.1 +-0.1
