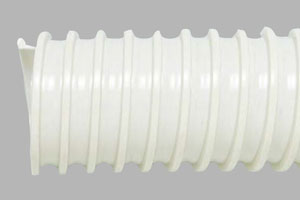

タイダクト®ホース耐油GL型

423
特長

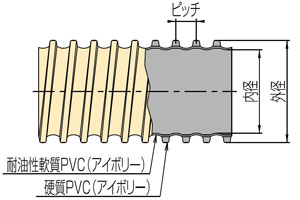

潤滑油・切削油等に対して硬化しにくい耐油性特殊材料(ホース軟質部)を使用しています。
軽量で、屈曲性に富んでいます。
通気抵抗が少ないので高い輸送能力が得られます。

用途
旋盤、フライス盤等、工作機のオイルミスの回収
油が飛び散る場所での排気用

仕様
使用温度:-10〜50℃
タイダクトホース耐油GL型

タイダクトホース耐油GL型
型式 呼径
(Φ)
内径
(mm)
外径
(mm)
ピッチ
(mm)
許容圧力
(20℃)
MPa以下
(kgf/cm2以下)
許容減圧力
(20℃)
KPa以下
(mmHg以下)
許容曲げ
半径
(mm以上)
参考
質量
(g/m)
定尺
(m)
423-GL-38 38 38 ±1.0 45.9 9.0 0.06(0.6) -65.0(-500) 35 300 20
423-GL-50 50 50.8 +1.5 -1.0 59.9 12.0 0.05(0.5) -65.0(-500) 50 480
423-GL-65 65 63.5 +1.5 -1.0 72.6 12.0 0.04(0.4) -65.0(-500) 60 600
423-GL-75 75 76.2 +1.5 -1.0 85.8 14.5 0.04(0.4) -32.0(-250) 75 650
423-GL-90 90 89.0 ±1.5 98.6 14.5 0.03(0.3) -32.0(-250) 85 730
423-GL-100 100 101.6 ±1.5 112.0 14.5 0.03(0.3) -21.0(-160) 90 980
423-GL-125 125 127.0 ±1.5 137.5 17.5 0.02(0.2) -19.0(-150) 120 1100
423-GL-150 150 152.4 ±1.5 163.8 17.5 0.02(0.2) -14.0(-110) 150 1350
423-GL-200 200 202.0 ±2.0 215.0 17.5 0.01(0.1) -6.0(-45) 210 2290
