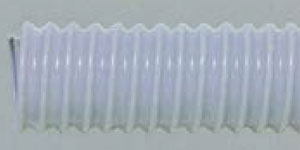

タイダクト®ホースN型(軽量タイプ)

423
特長
軽量で持ち運びが簡単です。
機械にマッチするような色彩とデザインを施しております。
屈曲性に富んでおります。
酸、アルカリなどの耐薬品性に優れています。
内面に凹凸があります。
芯線に金属線を用いていますので熱変形が少なくてすみます。

用途
空調送風用に粉状粒状の物の集散機器に適しています。
木工機械用、散粉機用、一般集塵用をはじめ一般機械類の送排気用としてご使用いただけます。

■仕様

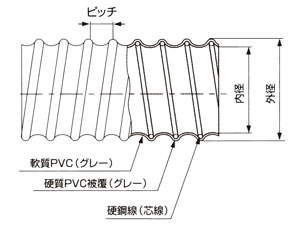

材質 軟質塩化ビニール、コイル:硬質塩化ビニール+硬鋼線
使用温度 −10〜50℃
グレー
タイダクトホースN型

タイダクトホースN型
定尺 型式 切り売り 型式 呼称 内径
(mm)
外径
(mm)
ピッチ
(mm)
許容圧力
(20℃)
Mpa以下
最小曲げ半径
(mm以上)
参考重量
(g/m)
定尺
(m)
02-201-01-01 02-201-01-02 16 16.7 21.2 7.5 0.06 20 110 20
02-201-02-01 02-201-02-02 19 19.5 24.0 8.0 0.06 23 130 20
02-201-03-01 02-201-03-02 25 25.5 30.0 9.0 0.06 25 170 20
02-201-04-01 02-201-04-02 32 32.5 37.0 9.0 0.06 35 210 20
02-201-05-01 02-201-05-02 38 38.1 42.6 9.0 0.06 40 250 20
02-201-07-01 02-201-07-02 50 50.8 57.6 11.5 0.05 55 440 20
02-201-08-01 02-201-08-02 65 63.5 70.5 11.5 0.04 70 540 20
02-201-09-01 02-201-09-02 75 75.5 82.5 11.5 0.04 80 770 20
02-201-10-01 02-201-10-02 90 89.0 96.0 11.5 0.03 90 910 20
02-201-11-01 02-201-11-02 100 102.2 109.0 14.5 0.03 100 970 20
02-201-12-01 02-201-12-02 125 127.0 134.5 15.5 0.02 120 1300 20
02-201-13-01 02-201-13-02 150 152.6 160.0 15.5 0.02 130 1590 20
02-201-14-01 02-201-14-02 200 204.1 211.5 16.5 0.01 200 2110 20
02-201-15-01 02-201-15-02 250 252.0 261.5 16.5 0.01 250 3600 20
02-201-16-01 02-201-16-02 300 303.0 312.5 16.5 0.01 300 4300 10
02-201-17-01 02-201-17-02 350 354.0 363.5 17.0 0.01 350 5000 10
02-201-18-01 02-201-18-02 400 405.0 414.5 17.0 0.005 400 5710 10

※1m単位販売です。
※端末にワイヤーが露出している場合がありますので、取り扱いには十分ご注意ください。
※許容圧力、許容減圧力データーは20℃で最小曲げ半径以上での数値です。
※使用温度は、曲げ状態により許容圧力・許容減圧力は変わるので、ご注意ください。
