ホースニップル

743
製品特徴
管とホースを繋くジョイントアダプターとしての用途で使用。片側には管用テーパおねじ(R)が施されており、ねじ込み継手と接合。もう片側はタケノコ形状となっており、ホースを差し込み時には抜けづらい形状となっている。ホースバンドで最終締め付けをし、固定させて施工完了となる。

ねじの検査について
ねじの検査は、すべて日本工業規格 (JIS規格) の定める規格番号 JIS B0253に規定するテーパねじゲージを用いておこなっております。尚、当社の使用する検査ゲージメーカーは、オーエスジー (OSG) 製を使用しております。

結合方法
締め込む際は、手締め後に、パイプレンチ等の工具を用い、トルクをかけて締め込む必要があります。但し、耐密結合するには、しっかりと締め込んだとしても、実用のものには山の頂と谷底との間にわずかながら空間が出来、完全な気密が確保できません。 従って、組み付け前のおねじにシールテープ(テープ状の隙間埋め材)を巻くか、液状の同シール材を塗布するなどの処置が必要です。(シール材は配管用途に適した種類のものを選ぶ必要があります。)また、特に漏れに気を配る場所での組み付けに際しては、おねじ側にシールテープ(2〜3周程度) を巻きその上からシール材を塗布し、そしてめねじ側にもシール材を塗布し締め込む事で、耐密を確保します。
ホースニップル

ホースニップル
ユニクロ
ホースニップル
SUS304

各鋼管の規格詳細

品名 規格詳細
配管用炭素鋼管(G3452)SGP 白管 鍛接管(B)
ユニクロ 配管用炭素鋼管(G3453)SGP 黒管 ユニクロ電気メッキ仕様
SUS304 配管用ステンレス鋼管(G3459)SUS304TP-A

種類・記号・化学成分

種類 記号 化学成分(%)
C Si Mn P S Ni Cr Mo
SGP - - - 0.040以下 0.040以下 - - -
ユニクロ SGP - - - 0.040以下 0.040以下 - - -
SUS304 SUS304TP 0.08 以下 1.0 以下 2.0 以下 0.045以下 0.030以下 8.0〜11.0 18.0〜20.0 -

ホースニップル

型式表

型式 サイズ
743-001-01 白 6A(1/8B) 6A
743-001-02 白 8A(1/4B) 8A
743-001-03 白 10A(3/8B) 10A
743-001-04 白 15A(1/2B) 15A
743-001-05 白 20A(3/4B) 20A
743-001-06 白 25A(1B) 25A
743-001-07 白 32A(1 1/4B) 32A
743-001-08 白 40A(1 1/2B) 40A
743-001-09 白 50A(2B) 50A
743-001-10 白 65A(2 1/2B) 65A
743-001-11 白 80A(3B) 80A
743-001-12 白 100A(4B) 100A

寸法表

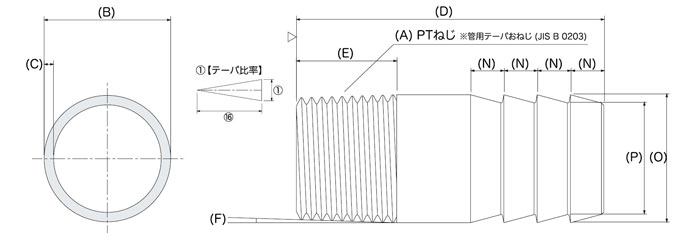

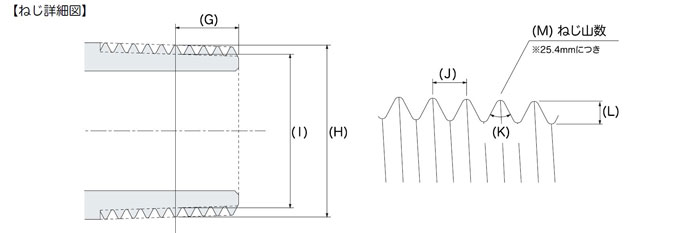

ホースニップル
ホースニップル

寸法単位は mm

A B C D E F G H I J K L M N O P
サイズ 外径
(Φ)
肉厚
(t)
全長 ねじ
寸法
テーパ
有効
ねじ
寸法
有効
山径
(Φ)
有効
谷径
(Φ)
ねじ
ピッチ
ねじ山の
角度
ねじ山の
高さ
ねじ
山数
ホース山
ピッチ
ホース
山径
ホース
谷径
6A 10.5 2.0 65.0 11.5 1.7899° 3.97 9.728 8.566 0.9071 55° 0.581 28 山 6.0 10.3 8.9
8A 13.8 2.3 65.0 12.5 1.7899° 6.01 13.157 11.445 1.3368 55° 0.856 19 山 6.0 13.6 12.2
10A 17.3 2.3 65.0 13.5 1.7899° 6.35 16.662 14.95 1.3368 55° 0.856 19 山 7.0 17.1 15.5
15A 21.7 2.8 100.0 16.5 1.7899° 8.16 20.955 18.631 1.8143 55° 1.162 14 山 8.0 21.5 19.6
20A 27.2 2.8 100.0 18.5 1.7899° 9.53 26.441 24.117 1.8143 55° 1.162 14 山 8.0 27 25.1
25A 34.0 3.2 100.0 20.5 1.7899° 10.39 33.249 30.291 2.3091 55° 1.479 11 山 10.0 33.8 31.9
32A 42.7 3.5 125.0 24.5 1.7899° 12.7 41.91 38.952 2.3091 55° 1.479 11 山 10.0 42.5 40.1
40A 48.6 3.5 125.0 24.5 1.7899° 12.7 47.803 44.845 2.3091 55° 1.479 11 山 10.0 48.4 46
50A 60.5 3.8 125.0 28.5 1.7899° 15.88 59.614 56.656 2.3091 55° 1.479 11 山 10.0 60.3 57.9
65A 76.3 4.2 150.0 34.5 1.7899° 17.46 75.184 72.226 2.3091 55° 1.479 11 山 11.0 76.1 73.5
80A 89.1 4.2 150.0 38.5 1.7899° 20.64 87.884 84.926 2.3091 55° 1.479 11 山 11.0 88.9 86.3
100A 101.6 4.2 150.0 44.5 1.7899° 25.4 113.03 110.072 2.3091 55° 1.479 11 山 11.0 114.1 111.5

ユニクロ

ホースニップル

型式表

型式 サイズ
743-002-01 ユニクロ 6A(1/8B) 6A
743-002-02 ユニクロ 8A(1/4B) 8A
743-002-03 ユニクロ 10A(3/8B) 10A
743-002-04 ユニクロ 15A(1/2B) 15A
743-002-05 ユニクロ 20A(3/4B) 20A
743-002-06 ユニクロ 25A(1B) 25A
743-002-07 ユニクロ 32A(1 1/4B) 32A
743-002-08 ユニクロ 40A(1 1/2B) 40A
743-002-09 ユニクロ 50A(2B) 50A
743-002-10 ユニクロ 65A(2 1/2B) 65A
743-002-11 ユニクロ 80A(3B) 80A
743-002-12 ユニクロ 100A(4B) 100A

寸法表

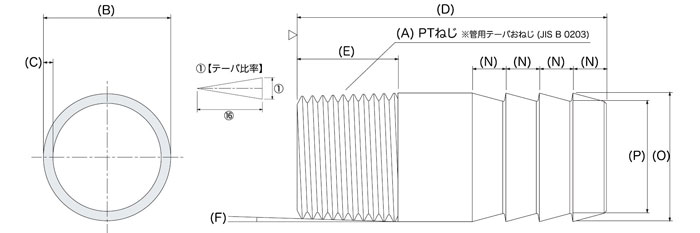

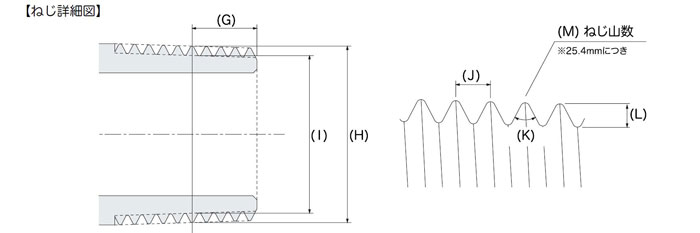

ホースニップル
ホースニップル

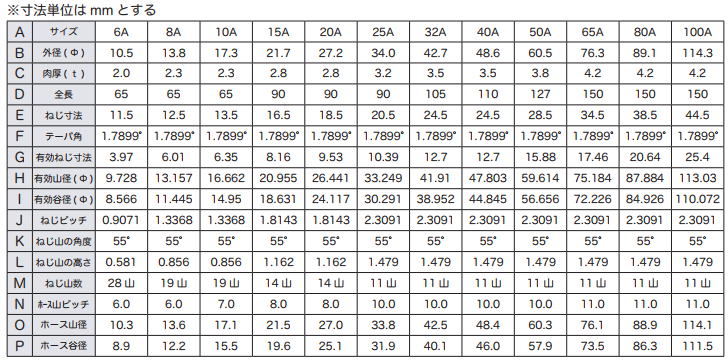

寸法単位は mm

A B C D E F G H I J K L M N O P
サイズ 外径
(Φ)
肉厚
(t)
全長 ねじ
寸法
テーパ
有効
ねじ
寸法
有効
山径
(Φ)
有効
谷径
(Φ)
ねじ
ピッチ
ねじ山の
角度
ねじ山の
高さ
ねじ
山数
ホース山
ピッチ
ホース
山径
ホース
谷径
6A 10.5 2.0 65 11.5 1.7899° 3.97 9.728 8.566 0.9071 55° 0.581 28 山 6.0 10.3 8.9
8A 13.8 2.3 65 12.5 1.7899° 6.01 13.157 11.445 1.3368 55° 0.856 19 山 6.0 13.6 12.2
10A 17.3 2.3 65 13.5 1.7899° 6.35 16.662 14.95 1.3368 55° 0.856 19 山 7.0 17.1 15.5
15A 21.7 2.8 90 16.5 1.7899° 8.16 20.955 18.631 1.8143 55° 1.162 14 山 8.0 21.5 19.6
20A 27.2 2.8 90 18.5 1.7899° 9.53 26.441 24.117 1.8143 55° 1.162 14 山 8.0 27 25.1
25A 34.0 3.2 90 20.5 1.7899° 10.39 33.249 30.291 2.3091 55° 1.479 11 山 10.0 33.8 31.9
32A 42.7 3.5 105 24.5 1.7899° 12.7 41.91 38.952 2.3091 55° 1.479 11 山 10.0 42.5 40.1
40A 48.6 3.5 110 24.5 1.7899° 12.7 47.803 44.845 2.3091 55° 1.479 11 山 10.0 48.4 46
50A 60.5 3.8 127 28.5 1.7899° 15.88 59.614 56.656 2.3091 55° 1.479 11 山 10.0 60.3 57.9
65A 76.3 4.2 150 34.5 1.7899° 17.46 75.184 72.226 2.3091 55° 1.479 11 山 11.0 76.1 73.5
80A 89.1 4.2 150 38.5 1.7899° 20.64 87.884 84.926 2.3091 55° 1.479 11 山 11.0 88.9 86.3
100A 101.6 4.2 150 44.5 1.7899° 25.4 113.03 110.072 2.3091 55° 1.479 11 山 11.0 114.1 111.5

SUS304

ホースニップル

型式表

型式 サイズ
743-003-01 SUS304 6A(1/8B) 6A
743-003-02 SUS304 8A(1/4B) 8A
743-003-03 SUS304 10A(3/8B) 10A
743-003-04 SUS304 15A(1/2B) 15A
743-003-05 SUS304 20A(3/4B) 20A
743-003-06 SUS304 25A(1B) 25A
743-003-07 SUS304 32A(1 1/4B) 32A
743-003-08 SUS304 40A(1 1/2B) 40A
743-003-09 SUS304 50A(2B) 50A
743-003-10 SUS304 65A(2 1/2B) 65A
743-003-11 SUS304 80A(3B) 80A
743-003-12 SUS304 100A(4B) 100A

寸法表

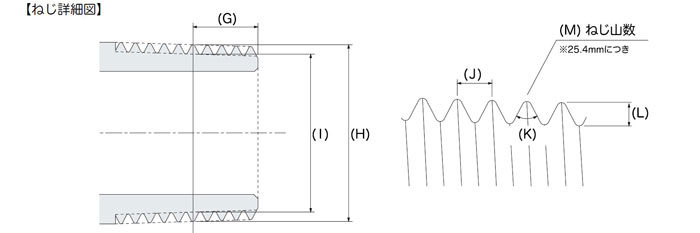

ホースニップル
ホースニップル

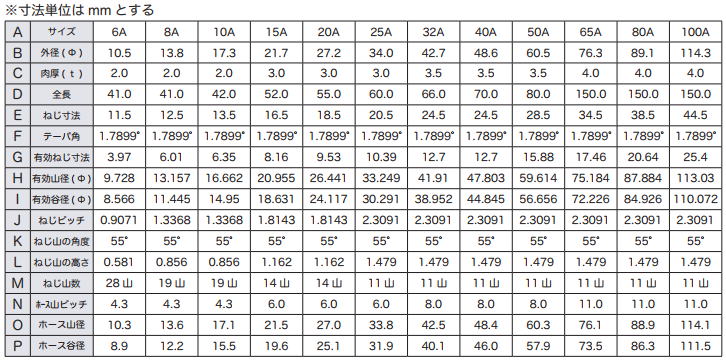

寸法単位は mm

A B C D E F G H I J K L M N O P
サイズ 外径 (Φ) 肉厚
(t)
全長 ねじ
寸法
テーパ
有効
ねじ
寸法
有効
山径
(Φ)
有効
谷径
(Φ)
ねじ
ピッチ
ねじ山の
角度
ねじ山の
高さ
ねじ
山数
ホース山
ピッチ
ホース
山径
ホース
谷径
6A 10.5 2.0 41.0 11.5 1.7899° 3.97 9.728 8.566 0.9071 55° 0.581 28 山 4.3 10.3 8.9
8A 13.8 2.0 41.0 12.5 1.7899° 6.01 13.157 11.445 1.3368 55° 0.856 19 山 4.3 13.6 12.2
10A 17.3 2.0 42.0 13.5 1.7899° 6.35 16.662 14.95 1.3368 55° 0.856 19 山 4.3 17.1 15.5
15A 21.7 3.0 52.0 16.5 1.7899° 8.16 20.955 18.631 1.8143 55° 1.162 14 山 6.0 21.5 19.6
20A 27.2 3.0 55.0 18.5 1.7899° 9.53 26.441 24.117 1.8143 55° 1.162 14 山 6.0 27 25.1
25A 34 3.0 60.0 20.5 1.7899° 10.39 33.249 30.291 2.3091 55° 1.479 11 山 6.0 33.8 31.9
32A 42.7 3.5 66.0 24.5 1.7899° 12.7 41.91 38.952 2.3091 55° 1.479 11 山 8.0 42.5 40.1
40A 48.6 3.5 70.0 24.5 1.7899° 12.7 47.803 44.845 2.3091 55° 1.479 11 山 8.0 48.4 46
50A 60.5 3.5 80.0 28.5 1.7899° 15.88 59.614 56.656 2.3091 55° 1.479 11 山 8.0 60.3 57.9
65A 76.3 4.0 150.0 34.5 1.7899° 17.46 75.184 72.226 2.3091 55° 1.479 11 山 11.0 76.1 73.5
80A 89.1 4.0 150.0 38.5 1.7899° 20.64 87.884 84.926 2.3091 55° 1.479 11 山 11.0 88.9 86.3
100A 101.6 4.0 150.0 44.5 1.7899° 25.4 113.03 110.072 2.3091 55° 1.479 11 山 11.0 114.1 111.5
