シリコン被覆付きライナーチューブ

RoHS対応品
354
特長
耐熱に優れたシリコン被覆をライナーチューブに掛けることにより柔軟性と耐熱性を兼ね備えたチューブになっております。

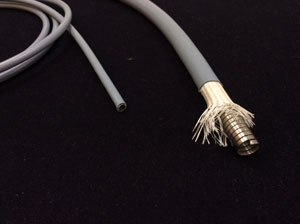

シリコン層とライナーチューブの間にはファイバーガラスのブレード層を入れライナーチューブの欠点である引っ張りに対する強度も高めてあります。

仕様
材質:ステンレス+ファイバーガラス+シリコン
使用温度範囲:-60〜260℃
色:灰色

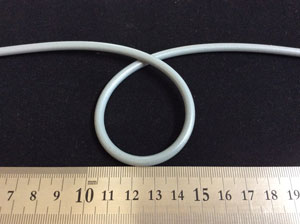

シリコン被覆付きライナーチューブ

シリコン被覆付きライナーチューブ
型式 内径
(mm)
外径
(mm)
曲げ半径
(mm)*
重量
(kg/m)
定尺
(m)
LGBSI-2.5x4.4 2.5 4.4 14 0.028 100
LGBSI-3.0x5.3 3.0 5.3 20 0.044 100
LGBSI-3.3x5.3 3.3 5.3 10 0.030 100
LGBSI-3.5x5.8 3.5 5.8 20 0.050 100
LGBSI-3.8x5.8 3.8 5.8 12 0.035 100
LGBSI-4.0x6.5 4.0 6.5 25 0.065 100
LGBSI-4.5x6.5 4.5 6.5 15 0.040 100
LGBSI-4.5x7.0 4.5 7.0 25 0.072 50
LGBSI-5.0x7.0 5.0 7.0 20 0.045 100
LGBSI-5.0x7.5 5.0 7.5 25 0.079 50
LGBSI-6.0x8.9 6.0 8.9 35 0.108 50
LGBSI-6.5x8.9 6.5 8.9 25 0.065 50
LGBSI-7.0x10.1 7.0 10.1 45 0.141 50
LGBSI-7.2x9.6 7.2 9.6 25 0.075 50
LGBSI-7.7x10.1 7.7 10.1 30 0.180 50
LGBSI-8.0x11.6 8.0 11.6 45 0.191 50

定尺販売のみです。
*曲げ半径は固定使用の際の数値ですので可動部に使用される場合は2.5倍程度の余裕を持って使用ください。
