ワンタッチジョイント/基本タイプ

RoHS対応品
361、106、244

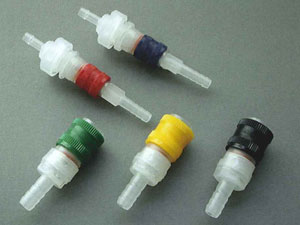

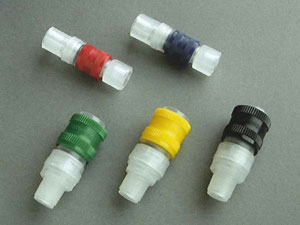

ポリプロピレンスリーブの色が5色あり識別しやすく接続作業が安全でスムーズに行えます。

特長
ソケットとプラグは互換性があり、どのタイプともセットできます。
ソケットにプラグを差し込むだけでセットされ、バルブが開き、圧縮流体が流れます。
ワンタッチジョイント 基本タイプ

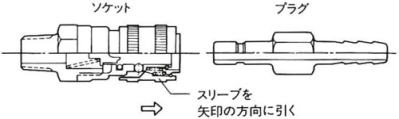

ソケットのスリーブを引くだけでプラグがはずれ、ソケット内部のバルブが自動的に圧縮空気を閉塞します。
ワンタッチジョイント 基本タイプ
スチールボールがはいっており、回転継手の役目をしますので、ホースのねじれもありません。
樹脂製のため、約20gと軽くほとんど重さを感じません。
ポリプロピレンとポリアセタールのプラスチックを原料としています。
スプリング/リングの金属部品は、ポリアセタール製品にはSUS304を使用し、ポリプロピレン製品にはSUS316を使用しています。
Oリング/ガスケットのゴム部品は、ポリアセタール製品にはニトリルゴム(NBR)を使用し、ポリプロピレン製品にはバイトン(フッ素ゴム)または赤シリコンゴムを使用しています。
別注にてエチレン・プロピレンゴム(EPDM)、パーフロゴム(FFKM)が使用できます。
ワンタッチジョイント

ワンタッチジョイント

仕様(QJP211Dで測定)

内圧荷重に対する破壊強度
常温 30℃ 14700kPa(150kg/cm2)
高温 68℃ 10780kPa(110kg/cm2)
(安全率を10として常用圧力を1470kPa(15kg/cm2)の使用に耐えます。)

プラグの着脱回数
20回/min連続して行う 10,000回以上

プラグの引抜き強度
温度 内圧 引抜き強度
80℃ 無圧 392N(40kg)
100℃ 無圧 294N(30kg)
30℃ 1372kPa
(14kg/cm2)
392N(40kg)

回転、気密、引抜きの連続テスト
テスト方法 資料1 資料2 資料3 資料4 資料5
回転テスト プラグを装着し、N2ガスを用いて1372kPa(14kg/cm2)の内圧を加えておいて、プラグを60R.P.Mの速度で100回連続回転する。 異常なし 異常なし 異常なし 異常なし 異常なし
気密性テスト 回転テスト後、196kPa(2kg/cm2)の空気圧を加え水中を気密性をみる。 漏れなし 漏れなし 漏れなし 漏れなし 漏れなし
引抜き強度テスト 気密性テスト後、本体を固定しプラグを引張り、プラグが抜けた時の力を測定する。 627.2N
(64kg)
539N
(55kg)
588N
(60kg)
588N
(60kg)
588N
(60kg)
再気密性テスト 引抜きテスト後の資料がまだ気密性を保てるかテストする。 漏れなし 漏れなし 漏れなし 漏れなし 漏れなし

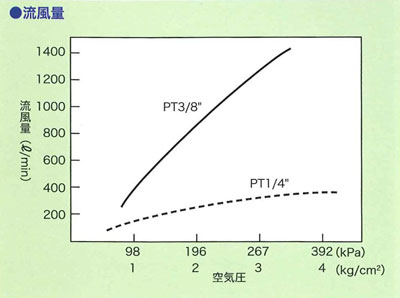

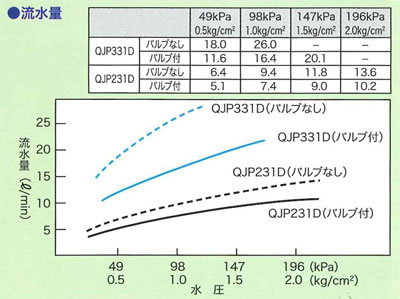

流量
ワンタッチジョイント 基本タイプ
ワンタッチジョイント 基本タイプ

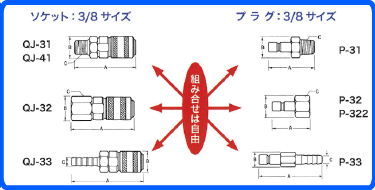

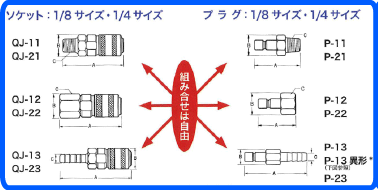

基本タイプ/ソケット・プラグ

互換性のあるソケットとプラグは、サイズが1、2同士または、3、4同士の組み合わせとなります。
ソケット・プラグにはそれぞれの型式が浮き出し文字で入っています。
基本のプラグには、ストレート型とL型タイプがございます。

1/8サイズ 1/4サイズ 型式表 3/8サイズ 型式表
