ミニコネクター

RoHS対応品
244

豊富な形状と魅力的なコストを実現した
日本製のルアー・フィッティングです。

特長
食品衛生法に適合したポリプロピレンを使用しています。
RoHS規制、REACH規制に適合しています。
その他にストレート、エルボ、T型、Y型、X型など豊富なランアップを取り揃えています。
詳しくはお問い合わせください

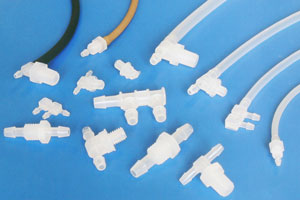

※写真内のチューブとの接続はイメージです。使用される際は、テープやバンド等でしっかり固定してご使用ください。

S型パネルタイプ

S型パネルタイプ

型式 型番 ネジ規格 接続部
先端径
接続部
最大径
1袋
数量
244-1731-01 MCSP15 M6 1.5mm 2.3mm 10
244-1731-02 MCSP22 M6 2.2mm 3.4mm 10
244-1731-03 MCSP30 M8 3.0mm 4.3mm 10
244-1731-04 MCSP40 M8 4.0mm 5.5mm 10
244-1731-05 MCSP50 M10 5.0mm 6.6mm 10
244-1731-06 MCSP60 M12 6.0mm 8.0mm 10
※接続部(タケノコ部分)の先端径と最大径はいずれも同径です。

ミニハーフティ(Rネジ)

ミニハーフティ(Rネジ)

型式 型番 ネジ規格 接続部
先端径
接続部
最大径
1袋
数量
244-1732-01 MHT15R18 R1/8 1.5mm 2.3mm 10
244-1732-02 MHT22R18 R1/8 2.2mm 3.4mm 10
244-1732-03 MHT30R18 R1/8 3.0mm 4.3mm 10
244-1732-04 MHT50R17 R1/8 4.0mm 5.5mm 10
244-1732-05 MHT50R18 R1/8 5.0mm 6.6mm 10
244-1732-06 MHT60TR18 R1/8 6.0mm 8.0mm 10
※接続部(タケノコ部分)の先端径と最大径はいずれも同径です。

ミニハーフティ(Mネジ)

ミニハーフティ(Mネジ)

型式 型番 ネジ規格 接続部
先端径
接続部
最大径
1袋
数量
244-1733-01 MHT15M6 M6 1.5mm 2.3mm 10
244-1733-02 MHT22M6 M6 2.2mm 3.4mm 10
244-1733-03 MHT30M6 M6 3.0mm 4.3mm 10
244-1733-04 MHT40M6 M6 4.0mm 5.5mm 10
244-1733-05 MHT50M8 M8 5.0mm 6.6mm 10
244-1733-06 NHT60M8 M8 6.0mm 8.0mm 10
※接続部(タケノコ部分)の先端径と最大径はいずれも同径です。

F型

F型 F型

型式 型番 接続部
先端径
接続部
最大径
1袋数量
244-1734-02 MCF22 2.2mm 3.4mm 10
244-1734-03 MCF30 3.0mm 4.3mm 10
244-1734-04 MCF40 4.0mm 5.5mm 10
244-1734-06 MCF60 6.0mm 8.0mm 10
※接続部(タケノコ部分)の先端径と最大径はいずれも同径です。
