エスシーロック 難燃タイプ

RoHS対応品
029
特長
●難燃性で有機溶剤に強く、機械的強度に優れたナイロン66(UL認定材料)を使用しています。
●適合するケーブル外径がΦ3.0〜Φ38.0まで豊富なサイズを用意しました。
●ロックナット・ゴムパッキンは付属品です。
色:グレー・黒・アイボリーの3色
材質:本体、ロックナット=ナイロン66/ゴムスリーブ=NRB/ゴムパッキン=クロロプレンゴム
保護構造:IP67

エスシーロック難燃タイプ
エスシーロック難燃タイプ
エスシーロック難燃タイプ
型式
グレー

(黒、アイボリーは注を参照
適合
ケーブル
外径
ネジ 取付
穴径
取付
板厚

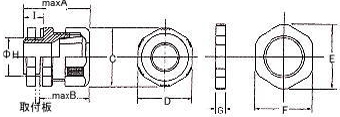

本体・キャップ寸法 ロックナット寸法 ゴム
パッキン
厚梱
包数量
管用平行
ネジの呼称
厚鋼電線管
ネジの呼称
ネジの外径
φH
ネジの長さ
T
max
A
max
B
C D E F G
SCL-6A φ3.0〜4.5 PF1/4” - 13.2 11 φ14 4 31 21.5 18.5 17 18.5 17 5 1.5 小箱10
大箱100
SCL-6B φ4.5〜6.5
SCL-10A φ6.5〜8.5 PF3/8” - 16.7 11 φ17 4 35 25.5 26 24 26 24 5 1.5 小箱10
大箱100
SCL-10B φ8.5〜10.5
SCL-14A φ10.5〜12.5 PF1/2” G16 21 11 φ22 4 37 27.5 32 30 32 30 5 1.5 小箱10
大箱100
SCL-14B φ12.5〜14.5
SCL-18A φ14.5〜16.5 PF3/4” G22 26.4 12 φ28 4 40 29.5 38 36 38 36 5 1.5 小箱10
大箱100
SCL-18B φ16.5〜18.5
SCL-22A φ18.5〜20.5 PF1” G28 33.2 12.5 φ34 4 43 32.5 43 41 43 41 5 2 小箱5
大箱50
SCL-22B φ20.5〜22.5
SCL-30A φ22.0〜24.0 PF1-1/4” G36 41.9 13.5 φ42 4 45.5 34 51 48 51 48 6 2 小箱5
大箱50
SCL-30B φ24.0〜27.0
SCL-30C φ27.0〜30.0
SCL-38A φ30.0〜32.0 PF1-1/2” G42 47.8 16 φ48 6 56.5 42.5 61 58 61 58 6 2 小箱5
大箱50
SCL-38B φ32.0〜35.0
SCL-38C φ35.0〜38.0

注:黒 :SCL-□6A  □にBを入れてください。
注:アイボリー:SCL-□6A  □にCを入れてください。



エスシーロック ワッシャー

RoHS対応品
029
概要と特長
●キャップ締め付け時のケーブルのよじれおよび、ゴムスリーブ穴形状の変形防止。
●スリット付ゴムスリーブの段差を解消。
●SCLタイプ、SCFタイプ対応です。
鉛フリー
エスシーロック ワッシャー

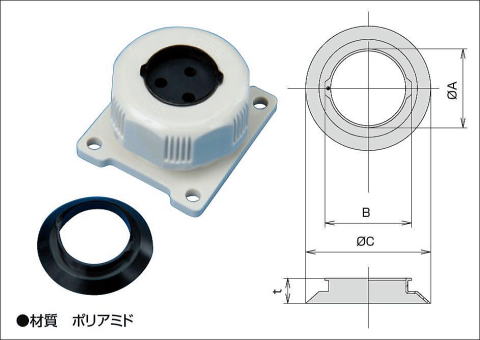

仕様
エスシーロック ワッシャー

●取付例
ワッシャーなし
ワッシャーなし
ワッシャーあり
ワッシャーあり


(単位:mm)
型式 φA φB φC
SCL-10-WAS 10 11.3 -19.3
SCL-14-WAS 14.5 15.8 -24.3
SCL-18-WAS 19 20.8 -30
SCL-22-WAS 23.5 25 -34
SCL-30-WAS 30.5 32 -42
