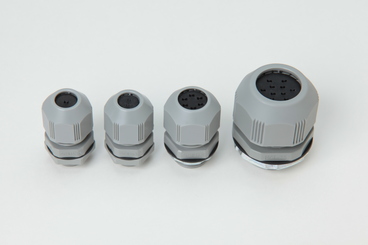

エスシーロック　SCT-Dタイプ
(光ドロップケーブル用)

 RoHS対応品
029
概要と特長

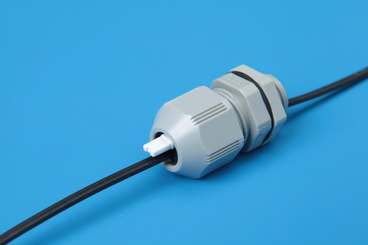

●ドロップケーブル通線時に、確実なクランプ力と防水性能を発揮します。
●保護等級：IP66相当（下向き・横向き取付時）
●ケーブルクランプ力：50N
●インドアケーブルにも使用可能
●難燃性で有機溶剤に強く、機械的強度に優れたポリアミド（UL認定材料）を使用しています。

*インドアケーブルは屋内用の為、防水テストは行っておりません。
*ケーブルの形状によっては記載の性能を発揮できない場合があります。

鉛フリー		 エスシーロック　SCT-Dタイプ(光ドロップケーブル用)
エスシーロック　SCT-Dタイプ(光ドロップケーブル用)
仕様
エスシーロック　SCT-Dタイプ(光ドロップケーブル用)

特性表

耐薬品性一覧

分類 代表的薬品名 SCT-Dタイプ
本体
PA		 ゴムパッキン
CR
耐無機薬品性 弱酸 炭酸 (10%)
シアン化水素酸 (10%)
硫化水素酸 (10%)		 ○ ○
強酸 硫酸 (10%)
塩酸 (10%)
リン酸 (10%)		 △ ○
酸化性酸
(低濃度)		 硝酸 (10%)
過塩素酸 (10%)
過マンガン酸 (10%)		 △ ○
酸化性酸
(高濃度)		 硝酸 (60%)
過塩素酸 (60%)
過マンガン酸 (60%)		 × ×
弱アルカリ 重炭酸ソーダ (10%)
消石灰 (10%)
アンモニア水 (10%)		 ○ ○
強アルカリ 苛性ソーダ (10%)
苛性カリ (10%)
水酸化バリウム (10%)		 ○ ○
塩類 食塩 (5%)
塩化アンモニウム (10%)
硫酸ナトリウム (10%)		 ○ ○
耐有機薬品性 有機酸 蟻酸、酢酸
シュウ酸		 ○〜△注1 ○注1
アルコール メチルアルコール
エチルアルコール
ブチルアルコール		 △ ○
エーテル メチルエチルエーテル
ジエチルエーテル
エチルセロソルブ		 ○ ×〜△
ケトン アセトン
メチルエチルケトン
ベンゾフェノン		 △ ×
エステル 酢酸メチル
酢酸エチル
酢酸ブチル		 ○ ×
鎖式炭化水素 メタン、エタン、プロパン
エチレン、プロピレン
ヘキサン、ブタン		 ○ ○
芳香族炭化水素 ベンゼン、トルエン
キシレン		 ○ ×
塩素化炭化水素 二塩化エチレン
クロロホルム
トリクレン		 × ×
その他 石油ベンジン
ガソリン、ナフサ
モービル油、灯油
軽油、重油
潤滑油、グリース		 ○ △

（備考）
（1）◯：40℃以下で耐える　△：若干侵される　×：侵される
（2）注1：氷酢酸および90％蟻酸に侵される
（3）上表は薬品浸漬試験結果です。ガスおよび蒸気雰囲気では、△印はほとんど問題なく使用できます。
（4）上表にない薬品については、お問い合わせ下さい。
※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。

PA：ポリアミド　　PP：ポリプロピレン　　ABS：ABS 樹脂
CR：クロロプレンゴム　　NBR：ニトリルゴム IIR：ブチルゴム　　EPT、EPDM：エチレン・プロピレンゴム
PPS：ポリエチレンサルファイド　　SR：シリコンゴム

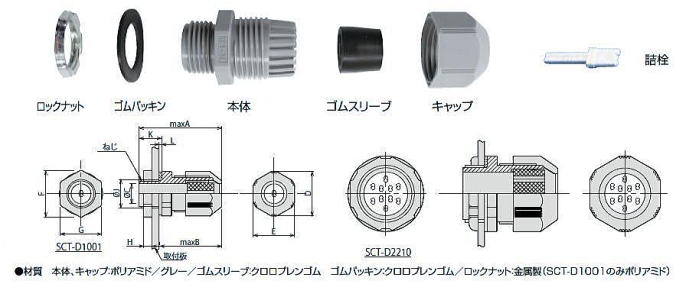

(単位：mm)

型式 ドロップケーブル
2×3.2
穴数		 ねじ 取付穴径 取付板厚最大 本体・キャップ寸法 ロックナット寸法 ゴムパッキン厚
管用平行ねじの呼称 厚鋼電線管ねじの呼称 ねじの外径φJ ねじの長さK maxA maxB C D E G H J
SCT-D1001 1穴 G 3/8 - 16.7 13.0 φ17 4 50.0 38.5 11.5 26.0 24.0 27.0 24.0 5.0 1.5
SCT-D1002 2穴
SCT-D1406 6穴 G 1/2 CTG16 21.0 13.0 φ22 4 50.0 38.5 15.5 30.0 27.0 28.5 27.0 4.0 1.5
SCT-D1809 9穴 G 3/4 CTG22 26.4 13.0 φ28 4 50.0 38.5 19.5 35.0 32.0 34.5 33.0 4.0 1.5
SCT-D2210 10穴 G1 CTG28 33.2 14.0 φ34 4 55.0 42.5 25.5 44.0 41.0 42.5 41.0 5.0 1.5

使用温度範囲 -30℃〜85℃

*SCT-D1406、SCT-D1809、SCT-D2210は、詰栓付きです。
ご使用前はキャップを締付けないでください。
キャップを締付け、または緩める際は、常温（10℃）以上で行ってください。
