エスシーロック SCCタイプ(コア入り難燃タイプ)

RoHS対応品
029
概要と特長

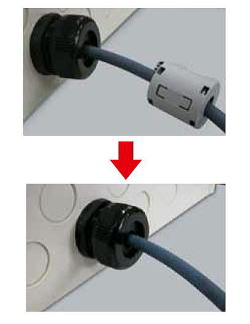

●エスシーロックの機能である”防水・防塵”と、フェライトコアの機能である”ケーブルからの輻射ノイズ対策”がこれひとつでできます。
●幅広のパッキンが取付孔の周囲をしっかりガードし、防水性を発揮します。(保護等級:IP67適合)
●材質は自己消火性で、樹脂部はUL94認定材料を使用。

鉛フリー
エスシーロック SCCタイプ(コア入り難燃タイプ)

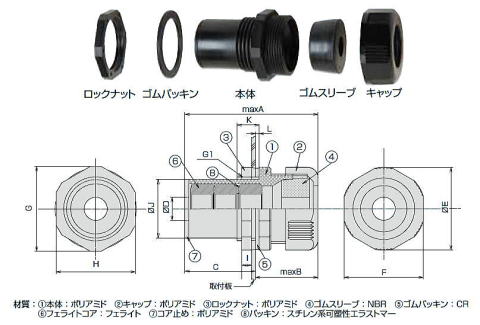

仕様
エスシーロック SCCタイプ(コア入り難燃タイプ)
エスシーロック SCCタイプ(コア入り難燃タイプ)
エスシーロック SCCタイプ(コア入り難燃タイプ)

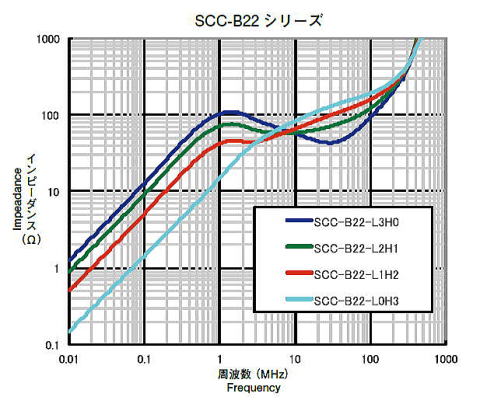

特性表

耐薬品性一覧

分類 代表的薬品名 SCCタイプ
本体
PA
ゴムスリーブ
NBR
ゴムパッキン
CR
耐無機薬品性 弱酸 炭酸 (10%)
シアン化水素酸 (10%)
硫化水素酸 (10%)
強酸 硫酸 (10%)
塩酸 (10%)
リン酸 (10%)
酸化性酸
(低濃度)
硝酸 (10%)
過塩素酸 (10%)
過マンガン酸 (10%)
○〜△
酸化性酸
(高濃度)
硝酸 (60%)
過塩素酸 (60%)
過マンガン酸 (60%)
× × ×
弱アルカリ 重炭酸ソーダ (10%)
消石灰 (10%)
アンモニア水 (10%)
強アルカリ 苛性ソーダ (10%)
苛性カリ (10%)
水酸化バリウム (10%)
塩類 食塩 (5%)
塩化アンモニウム (10%)
硫酸ナトリウム (10%)
耐有機薬品性 有機酸 蟻酸、酢酸
シュウ酸
○〜△注1 ○注1
アルコール メチルアルコール
エチルアルコール
ブチルアルコール
エーテル メチルエチルエーテル
ジエチルエーテル
エチルセロソルブ
△〜× ×〜△
ケトン アセトン
メチルエチルケトン
ベンゾフェノン
× ×
エステル 酢酸メチル
酢酸エチル
酢酸ブチル
× ×
鎖式炭化水素 メタン、エタン、プロパン
エチレン、プロピレン
ヘキサン、ブタン
芳香族炭化水素 ベンゼン、トルエン
キシレン
× ×
塩素化炭化水素 二塩化エチレン
クロロホルム
トリクレン
× ×  ×
その他 石油ベンジン
ガソリン、ナフサ
モービル油、灯油
軽油、重油
潤滑油、グリース

(備考)
(1)◯:40℃以下で耐える △:若干侵される ×:侵される
(2)注1:氷酢酸および90%蟻酸に侵される
(3)上表は薬品浸漬試験結果です。ガスおよび蒸気雰囲気では、△印はほとんど問題なく使用できます。
(4)上表にない薬品については、お問い合わせ下さい。
※使用条件によっては上記性能と異なる場合があります。ご使用に際しては事前テストでご確認願います。

PA:ポリアミド  PP:ポリプロピレン  ABS:ABS 樹脂
CR:クロロプレンゴム  NBR:ニトリルゴム IIR:ブチルゴム  EPT、EPDM:エチレン・プロピレンゴム
PPS:ポリエチレンサルファイド  SR:シリコンゴム

(単位:mm)

型式 低周波コア数量 高周波コア数量 適合ケーブル外径 ねじ(参考) 取付穴径 取付板厚最大 本体・キャップ寸法 ロックナット寸法 ゴムパッキン厚L 梱包
数量
(個)
管用平行ねじの呼称 厚鋼電線管ねじの呼称 ねじの外径φJ ねじの長さK maxA maxB maxC D E F G H I
SCC-B22-L3H0-12 3 0 φ 12 G1 CTG28 33.2 14.0 Φ34 4 70.0 32.5 36.5 12.0 43.0 41.0 44.0 41.0 5.0 2.0 小箱10
大箱50
SCC-B22-L2H1-12 2 1
SCC-B22-L1H2-12 1 2
SCC-B22-L0H3-12 0 3

使用温度範囲 -30℃〜80℃
※適合ケーブル径に関しましては、標準品はφ12mmとしていますが、〜φ13mmまで別途対応可能です。
 また、多穴に関しましてもご要望があれば対応させていただきます。お気軽にご相談ください。
