コンベックス

699
特長
ナイロン66(UL規格94V-2)製の一体成型成形品で、特に耐蝕性、耐油性にすぐれています。
独特の戻り止め自動カムロック式のため、強力で完全な結束ができます。
ワンタッチで迅速・簡単に結束作業ができ、能率的です。
最小70mmから最大1000mmまで、用途に合わせて豊富なサイズの中からお選びいただけます。
米国軍用統一規格仕様を規定したMIL-S-23190E(WEP)に準ずる。

材料
米軍規格MIL-M-20693Aに準ずる。


N(ナチュラルタイプ):自然色
B(耐候性タイプ):黒

使用温度範囲
-45〜85℃

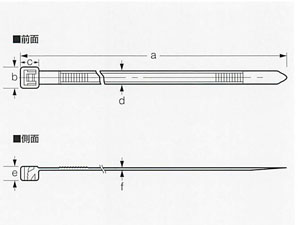

コンベックス

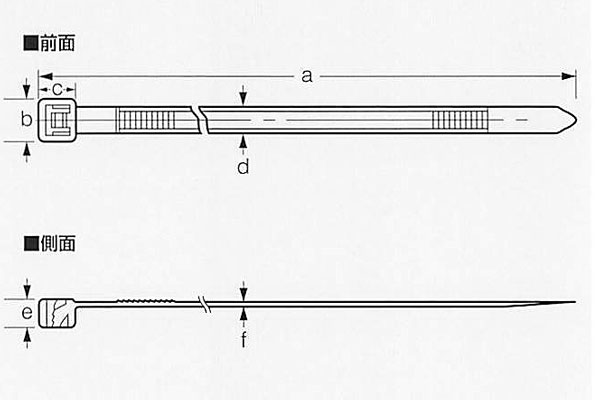

<大きなサイズで表示>
型式 寸法
(mm)
結束範囲径
(mm)
推奨締付力
N(kg)
ループ引張強度
規格値
N(kg)
a b c d e f
CV-70N 自然色 70 5 4 2.5 2.5 0.9 1.6〜10 29〜39
(3〜4)
68
(7)
CV-70B 黒色
CV-80N 自然色 80 6 6.2 3.5 4 1.2 1.6〜15 68〜88
(7〜9)
176
(18)
CV-80B 黒色
CV-90N 自然色 90 4.7 4.8 2.3 3.1 1 1.6〜16 39〜58
(4〜6)
98
(10)
CV-90B 黒色
CV-100N 自然色 100 5 5 2.5 3.6 1 1.6〜20 39〜58
(4〜6)
98
(10)
CV-100B 黒色
CV-125N 自然色 125 8 6.8 4.9 5 1.2 5〜30 117〜137
(12〜14)
245
(25)
CV-125B 黒色
CV-150N 自然色 150 6.2 5.7 3.5 4 1.2 5〜35 68〜98
(7〜10)
176
(18)
CV-150B 黒色
CV-175N 自然色 175 8 6.8 4.7 5 1.2 5〜40 117〜137
(12〜14)
294
(30)
CV-175B 黒色
CV-200N 自然色 190 8.5 7.5 4.6 5 1.3 5〜45 88〜107
(9〜11)
225
(23)
CV-200B 黒色
CV-250N 自然色 250 8.9 7.5 4.9 5.5 1.5 5〜60 117〜137
(12〜14)
245
(25)
CV-250B 黒色
CV-300N 自然色 300 9 8 5 5.5 1.6 5〜80 117〜137
(12〜14)
294
(30)
CV-300B 黒色
CV-350N 自然色 350 11.9 11 7.5 6.8 1.9 5〜90 196〜215
(20〜22)
539
(55)
CV-350B 黒色
CV-400N 自然色 400 9 8 4.9 6 1.5 15〜110 117〜137
(12〜14)
294
(30)
CV-400B 黒色
CV-450N 自然色 450 15.7 15.6 9 10 2 15〜125 215〜245
(22〜25)
784
(80)
CV-450B 黒色
CV-550N 自然色 550 20.5 17 13 12.2 2 15〜150 245〜264
(25〜27)
1127
(115)
CV-550B 黒色
CV-800N 自然色 800 14 12.5 9 8.5 2 30〜230 215〜245
(22〜25)
784
(80)
CV-800B 黒色
CV-1000N 自然色 1000 20 15.5 13 10 2.2 75〜240 245〜246
(25〜27)
980
(100)
CV-1000B 黒色
※ループ引張強度規格値はMIL-S-23190Eに準じた当社の規格値であり、保証値ではありません。

結束バンド専用結束工具

699
特長
結束バンドの適正な締付・切断が引き金を引くだけで完了します。
締付強度調整は、グリップ下部の「締付強度調整ツマミ」にて簡単に行えます。

推奨締付強度
適用サイズ 推奨目盛
CV-100 1
CV-150 2
CV-200 3
※推奨目盛は参考値であり、上記以外の種類の結束バンドにおいては推奨目盛のご調整が必要となります。
※製品は改良のため、予告なく仕様並びに寸法を変更することがあります。
結束バンド専用結束工具
商品名 型式
結束バンド専用結束工具(CT-V) CV-100
CV-150
CV-200
