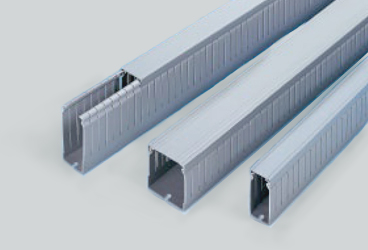

カッチングダクト CDタイプ

RoHS対応品
029
この製品は現在生産中止品となっております。(2017年9月13日)

代替品はこちら⇒カッチングダクトADタイプ

概要と特長
●側片は指先で簡単に折り取れます。電線の量に応じて通線孔を広げてください。
●通線孔以外に不要な孔が無く、内部の電線が見えませんので配線が美しく仕上がります。
●形番は、本体とカバーのセット品を表わします
●カバーのみご入用の場合は、ダクトカバーの形番でご指示ください。

国土交通省新技術活用評価委員会の認定を受け、新技術情報提供システム(NETIS)に登録されました。
技術名称:鉛フリー配線ダクト
登録番号: KK-050022
事業区分:試験フィールド事業に活用する新技術


材質:ポリ塩化ビニル樹脂(グレー)
NETIS登録品
鉛フリー
ポリ塩化ビニル樹脂に添加する安定剤を脱鉛化しました。

使用温度範囲-20℃〜60℃

カッチングダクト CDタイプカッチングダクト CDタイプ
取付孔寸法図
カッチングダクト CDタイプ
※ポリ塩化ビニル製ダクトを焼却しますと、有害ガスが発生することがありますのでご注意ください。


材料特性表

試験項目 試験方法 単位 特性 試験条件
引張降伏応力 JIS K 6740-2 MPa 38
曲げ強さ MPa 70
衝撃強度 kJ/m2 5 シャルビーVノッチ
荷重たわみ温度 72 荷重1.8MPa
体積抵抗率 Ω・C 3.4×1014
耐電圧 kV/mm 25
密度 kg/m2 1.59×103
難燃性 UL-94 - V-0
デュロメータ硬さ JIS K7215 HDD 81
耐酸性 JIS K 7114 - 異常なし 30%硫酸
耐アルカリ性 - 異常なし 40%水酸化ナトリウム

上記特性値は実測値であり、保証値ではありません。

型式
(定尺2m)

(mm)
高さ
(mm)
電線収納本数
(IV2sq換算)
1梱包入数
CD-242 25 40 35本 10本
CD-342 30 40本 10本
CD-442 40 55本 10本
CD-642 60 85本 10本
CD-262 25 60 55本 10本
CD-362 30 65本 10本
CD-462 40 85本 10本
CD-662 60 130本 10本
CD-862 80 180本 10本
CD-382 30 80 85本 10本
CD-482 40 115本 10本
CD-682 60 180本 10本
CD-882 80 240本 10本
CD-112

※上記製品は、現在生産中止品となっております。(2017年9月13日)

左右ともスリットが深いMタイプ(受注生産)も生産できます。
<対象型番> CD-342M、CD-362M、CD-462M、CD-482M、CD-682M)

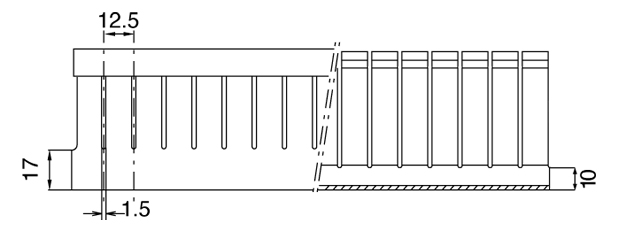

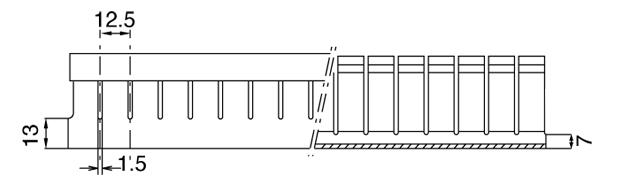

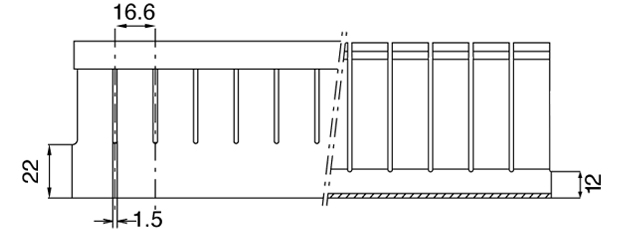

寸法図
CD-242、CD-342、CD-442、CD-642
カッチングダクト CDタイプ
CD-262、CD-362、CD-462、CD-662、CD-862
カッチングダクト CDタイプ
CD-382、CD-482、CD-682、CD-882
カッチングダクト CDタイプ
CD-112
カッチングダクト CDタイプ
