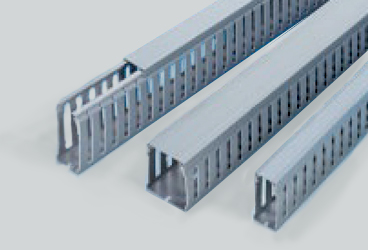

カッチングダクト BDRタイプ

RoHS対応品
029
概要と特長
丈夫で扱い易いBDRタイプ
●通線孔の内外面に面取り加工を施したエッジレスタイプ。特に通信線のような絶縁被覆が薄い電線の保護に有効です。
●通線孔上部に切り込みがなく、つながっていますので、長尺でもたわまず丈夫です。
●つながっている部分はニッパなどで簡単に切れます。
●形番は、本体とカバーのセット品を表わします
●カバーのみご入用の場合は、ダクトカバーの形番でご指示ください。

国土交通省新技術活用評価委員会の認定を受け、新技術情報提供システム(NETIS)に登録されました。
技術名称:鉛フリー配線ダクト
登録番号: KK-050022
事業区分:試験フィールド事業に活用する新技術


材質:ポリ塩化ビニル樹脂(グレー)

鉛フリー
ポリ塩化ビニル樹脂に添加する安定剤を脱鉛化しました。
使用温度範囲-20℃〜60℃
カッチングダクト BDRタイプカッチングダクト BDRタイプ
取付孔寸法図
カッチングダクト BDRタイプ
※ポリ塩化ビニル製ダクトを焼却しますと、有害ガスが発生することがありますのでご注意ください。


材料特性表

試験項目 試験方法 単位 特性 試験条件
引張降伏応力 JIS K 6740-2 MPa 38
曲げ強さ MPa 70
衝撃強度 kJ/m2 5 シャルビーVノッチ
荷重たわみ温度 72 荷重1.8MPa
体積抵抗率 Ω・C 3.4×1014
耐電圧 kV/mm 25
密度 kg/m2 1.59×103
難燃性 UL-94 - V-0
デュロメータ硬さ JIS K7215 HDD 81
耐酸性 JIS K 7114 - 異常なし 30%硫酸
耐アルカリ性 - 異常なし 40%水酸化ナトリウム

上記特性値は実測値であり、保証値ではありません。

型式
(定尺2m)

(mm)
高さ
(mm)
電線収納本数
(IV2sq換算)
1梱包入数
BDR-232 20 30 20本 10本
BDR-242 25 40 35本 10本
BDR-342 30 40本 10本
BDR-442 40 55本 10本
BDR-642 60 85本 10本
BDR-262 25 60 55本 10本
BDR-362 30 65本 10本
BDR-462 40 85本 10本
BDR-562 50 105本 10本
BDR-662 60 130本 10本
BDR-862 80 180本 10本
BDR-382 30 80 85本 10本
BDR-482 40 115本 10本
BDR-682 60 180本 10本
BDR-882 80 240本 10本
BDR-312 30 100 90本 10本
BDR-412 40 130本 10本
BDR-612 60 220本 10本
BDR-812 80 300本 8本
BDR-112 100 370本 6本

寸法図

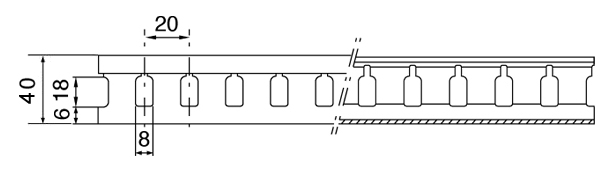

BDR-232
カッチングダクト BDRタイプ
BDR-242、BDR-342、BDR-442、BDR-642
カッチングダクト BDRタイプ

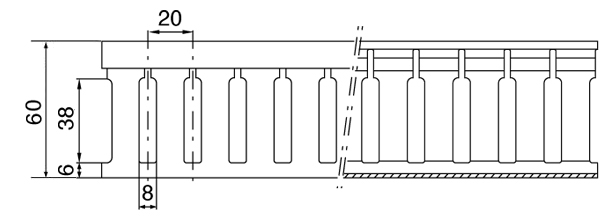

BDR-262、BDR-362、BDR-462、BDR-562、BDR-662、BDR-862
カッチングダクト BDRタイプ

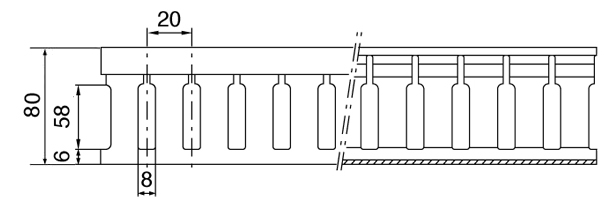

BDR-382、BDR-482、BDR-682、BDR-882
カッチングダクト BDRタイプ

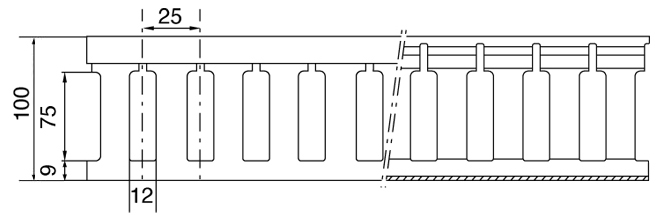

BDR-312、BDR-412
カッチングダクト BDRタイプ

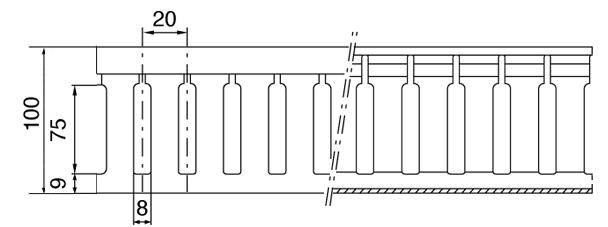

BDR-612、BDR-812、BDR-112
カッチングダクト BDRタイプ
