Zタイ |
 |
| 029 | |

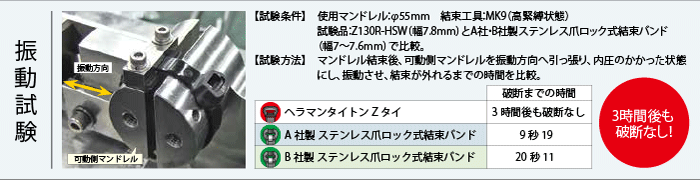

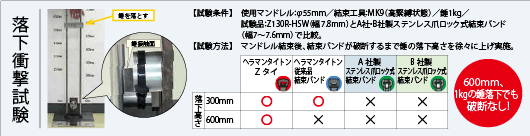

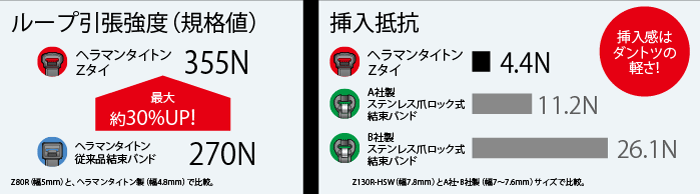

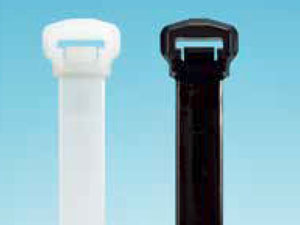

優れた耐振動性と耐衝撃性を実現した、プラスチック一体成形品プラスチック一体成形品でありながら、優れた耐振動性と耐衝撃性、機械的強度を持ち合わせた「Ｚタイ」が登場しました。ループ引張強度が高く、強固に結束できるだけでなく、ストラップをヘッドに入れる際の挿入抵抗が低く、作業性にも優れています。 弊社で行った振動試験、落下衝撃試験においても、ステンレス爪ロック式や、一般的なヘッド構造の結束バンドを大きく上回る強度を持つことが確認されました。モーター周り、工作機械、製造機械や鉄道車両、自動車、船舶など、振動が多く発生する場所での結束に最適です。 仕様 ＜標準グレード＞ 屋内使用  色：乳白色 材質：66ナイロン UL難燃グレード(主原料)：UL94V-2 常時使用温度範囲：-40℃〜85℃ 車材燃試(鉄道車両用材料燃料試験判定難燃性) ハロゲンフリー ＜耐熱・耐候グレード＞ 高温・屋内外環境下  色：黒 材質：66ナイロン UL難燃グレード(主原料)：UL94V-2 常時使用温度範囲：-40℃〜110℃ 車材燃試(鉄道車両用材料燃料試験判定難燃性) ハロゲンフリー |
  |
 |
 |
 |
 |
＜標準グレード＞ 屋内使用
|
 |
| Article−No. | 型式 | 結束径φ (mm) |

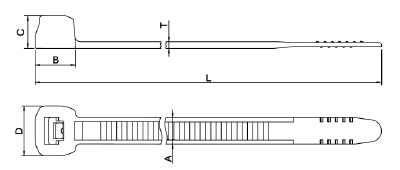

寸法 (mm) |
ループ引張強度 （最小値） N(kgf) |
販売単位 (本) |
適用工具 | |||||||
| 最小 | 最大 | 全長L | 幅A | B | C | D | T | 袋 | ケース | ||||
| 107-00009 | Z20R | 1.0 | 22.0 | 101 | 2.7 | 4.7 | 3.5 | 5.2 | 1.0 | 90（ 9.18） | 1,000 | 50,000 | EVO7SP、MK8 |
| 107-00007 | Z40R | 1.0 | 36.0 | 151 | 3.7 | 6 | 4.7 | 7.2 | 1.1 | 180（18.36） | 100 | 20,000 | EVO7SP、MK8、MK9、MK9RE-F |
| 107-00003 | Z80R | 1.5 | 50.0 | 200 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355（36.22） | 100 | 10,000 | EVO7SP、MK8、MK9、MK9RE-F |
| 107-00005 | Z80I | 1.5 | 80.0 | 301 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355（36.22） | 100 | 5,000 | EVO7SP、MK8、MK9、MK9RE-F |
| 107-00011 | Z80L | 3.0 | 110 | 400 | 5.2 | 7.7 | 6.0 | 9.6 | 1.4 | 355（36.22） | 100 | 5,000 | MK9、MK9RE-F |
| 107-00001 | Z130R | 3.0 | 105 | 402 | 7.8 | 9.5 | 7.0 | 1.3 | 1.6 | 580（59.18） | 100 | 5,000 | MK9、MK11、MK15 |
＜耐熱・耐候グレード＞ 高温・屋内外環境下
|
 |
| Article−No. | 型式 | 結束径φ (mm) |

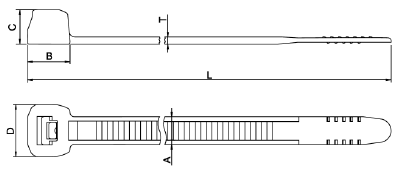

寸法 (mm) |
ループ引張強度 （最小値） N (kgf) |
販売単位 (本) |
適用工具 | |||||||
| 最小 | 最大 | 全長L | 幅A | B | C | D | T | 袋 | ケース | ||||
| 107-00010 | Z20R-HSW | 1.0 | 22.0 | 101 | 2.7 | 4.7 | 3.5 | 5.2 | 1.0 | 90（9.18） | 1,000 | 50,000 | EVO7SP、MK8 |
| 107-00008 | Z40R-HSW | 1.0 | 36.0 | 151 | 3.7 | 6.0 | 4.7 | 7.2 | 1.1 | 180（18.36） | 100 | 20,000 | EVO7SP、MK8、MK9、MK9RE-F |
| 107-00004 | Z80R-HSW | 1.5 | 50.0 | 200 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355（36.22） | 100 | 10,000 | EVO7SP、MK8、MK9、MK9RE-F |
| 107-00006 | Z80I-HSW | 1.5 | 80.0 | 301 | 5.0 | 7.7 | 6.2 | 9.4 | 1.3 | 355（36.22） | 100 | 5,000 | EVO7SP、MK8、MK9、MK9RE-F |
| 107-00012 | Z80L-HSW | 3.0 | 110 | 400 | 5.2 | 7.7 | 6.0 | 9.6 | 1.4 | 355（36.22） | 100 | 5,000 | MK9、MK9RE-F |
| 107-00002 | Z130R-HSW | 3.0 | 105 | 402 | 7.8 | 9.5 | 7.0 | 13 | 1.6 | 580（59.18） | 100 | 2,000 | MK9、MK11、MK15 |
