申し訳ございません。こちらの商品は製造中止となりました。
代替品としてシルバーダクトを推奨致します。
ハイセンダクト
材質:硬質塩化ビニール
注文方法:型式ー長さ[例]S-36-E-1600
規格品あります。詳細はお問い合わせ下さい
Eタイプ Mタイプ 面取りRタイプ 共  通  仕  様
型式 長さmm 型式 長さmm 型式 長さmm Wm Hmm 収容本数(本) 梱包(本)
S−23−E 1600、2000 S−23−M 2000 S−23−R 2000 18 25 約15 50
S−34−E 1600、2000 S−34−M 2000 S−34−R 2000 25 40 約35 50
S−14−E 1600、2000 S-44−M 200P S−14−R 2000 40 40 約60 25
- - S−64−M 2000 - - 60 40 約90 25
S−36−E 1600、 2000 S−36−M 2000 S−36−R 2000 25 60 約60 25
- - S−306−M 2000 S−306−R 2000 30 60 約75 25
S−46−E 1600、2000 S一46−M 2000 S−46−R 2000 40 60 約100 25
S−56−E 1600、2000 S−56−M 2000 S−56−R 2000 50 60 約135 25
S−66−E 2000 S−66−M 2000 S−66−R 2000 60 60 約150 20
S−76−E 1600、2000 S−76−M 2000 S−76−R 2000 70 60 約185 20
S−106−E 1600、2000 S−106−M 2000 - - 100 60 約260 10
S−38−E 2000 S−38−M 2000 S−38−R 2000 25 80 約80 25
S−48−E 2000 S−48−M 2000 S−18−R 2000 40 80 約140 25
S−68−E 2000 S−68−M 2000 S−68−R 2000 60 80 約220 10
S−88−E 2000 S−88−M 2000 S−88−R 2000 80 80 約300 10
S−410−E 1600、2000注1 S−110−M 2000 S−110−R 2000 40 100 約180 10
S−610−E 1600、2000 S−610−M 2000 S−610−R 2000 60 100 約280 10
S−810−E 1600、2000 S−810−M 2000 S−810−R 2000 80 100 約380 10
S−100−E 1600、2000 S−100−M 2000 S−100−R 2000 100 100 約480 8
注:収容本数=塩化ビニール被覆電線(600V x 2mm2)の収容本数を示します。
注:標準色相はグレー(マンセル7.5PB 7/2)
注:板厚=1.3mm(S-23)〜2.5mm(S-100)
注1:1600mmは、20本、2000mは10本梱包です。

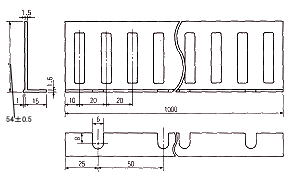

●中仕切り板

●梱包(本/箱)100本電線取り出し穴未加工品も承ります。
申し訳ございません。こちらの商品は製造中止となりました。
代替品としてシルバーダクトを推奨致します。


ダクトカッター
型式:DC-1000
カッター使用例

ビスカバー
特徴:
1.ベース部は硬質塩ビ製ですから座金は不要です。
2.カバー部は軟質塩ビ製(特殊配合)ですから、電線被覆層との加塑剤の移行はありません。
3.カバー部は軟質塩ビ製ですから、作業性に優れています。
4.ベース部とカバー部は一体成形ですから離脱はありません

型式 寸法 色相 仕様ネジ径 梱包数
B-1 13 x 13 グレー φ4〜φ5 5000個
ビスカバー ビスカバー
