中継端子台BOX 096
BOXTCシリーズ
特徴
●BOXと端子台とコネクターを一体構造とし、小型軽量のため、センサ・ソレノイド等の配線の中継用に最適です。
●保護等級IP-65(IEC規格)構造で、機械・コンベヤラインなどに直接取付が出来ます。
●従来の製作中継BOXに比べ製作・組立・配線の大幅な省電力・省スペース化を実現します。
●ケーブル仕上がり外径φ3.5〜φ9.3と幅広く使用できます。

別名 中継ボックス
      中継端子台ボックス
      防水ボックス
使用例
●センサ等の入力用、ソレノイド・モーター等の出力用の中継BOXとして。
●機械装置の組み立て、分解を考えた配線システムの中継用に適しています。
●PHSの中継基地の配線中継BOXとして。
定格
定格電圧 AC,DC250V
定格電流 15A
絶縁抵抗 100MΩ以上(DC500Vメガにて)
耐電圧 AC2000V  1分間
適合電線 1.25mm2/MAX
標準締付トルク 0.8N.m(8Kgf.cm)
保護構造 IP-65(IEC529)
適合ケーブル仕上がり外径 φ3.5 〜φ9.3
仕様温度範囲 -25℃〜+60℃

仕様
BOX端子本体 ナイロン6     色5Y7/1
フタ PBT(ガラス入り)色5Y7/1
端子ネジ M3 X 8
適合圧着端子

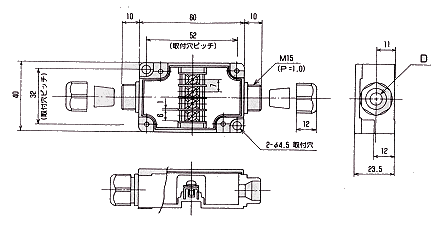

●BOXTC-4 BOXTC-4A (4極・防水タイプ)

型式 D 適用ケーブル外径
BOXTC-4 φ7.5 φ3.5〜φ7.5
BOXTC-4A φ9.3 φ4.0〜φ9.3
注:ケーブルサイズに合わせてケーブル締め付けパッキンが、BOXTC-4には2種類、BOXTC-4Aには3種類入っています。

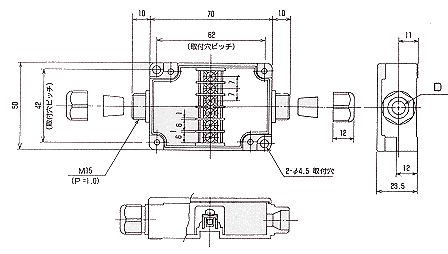

●BOXTC-6 BOXTC-6A (6極・防水タイプ)

型式 D 適用ケーブル外径
BOXTC-6 φ7.5 φ3.5〜φ7.5
BOXTC-6A φ9.3 φ4.0〜φ9.3
注:ケーブルサイズに合わせてケーブル締め付けパッキンが、BOXTC-6には2種類、BOXTC-6Aには3種類入っています。
