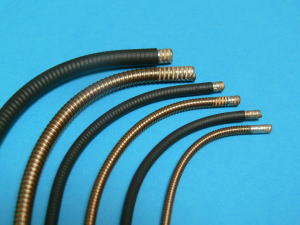

マイクロスタンドチューブ　Microstand tube
(別称：フレキシブルアーム、グースネック、goose neck)		 RoHS対応品030.481※マーク
特徴：
●最小外径φ2.42〜製作可。細径で曲げた状態を形状保持できるチューブで滑らかに曲がり、軽量です。
被覆(熱収縮チューブ等）を施すことにより外見の見栄えの良さが増し、防水性を有します。
使用例：
◎ヘッドセット用マイク保持部
◎LED等軽量物のライトガイド
◎酸素呼吸器などのレギュレーター部固定用チューブに。
材質：

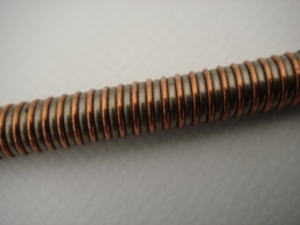

ステンレス線+銅線
マイクロスタンドチューブ
マイクロスタンドチューブ[単位mm]
型式 内径±0.2 外径±0.2 曲げ半径
MCD-2.4※ 0.8 2.42 お問い合わせ下さい。
MCD-2.75 1.35 2.75
MCD-2.9※ 1.1 2.93
MCD-3.0※ 1.2 3.03
MCD-3.5※ 1.3 3.55
MCD-3.6 1.3 3.6
MCD-3.8※ 1.4 3.83
MCD-4.0 1.5 4.0
MCD-4.2 1.7 4.2
MCD-4.4 1.9 4.4
MCD-4.5※ 1.8 4.55
MCD-4.8 2.4 4.8
MCD-5.0 2.6 5.0
MCD-5.2※ 2.1 5.2
MCD-5.3 3.0 5.3
MCD-5.4※ 2.2 5.45
MCD-5.6※ 2.2 5.6
サイズにより両端末を半田処理しております。

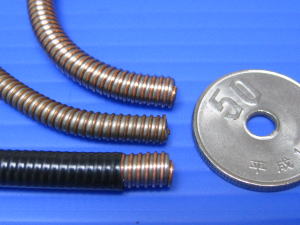

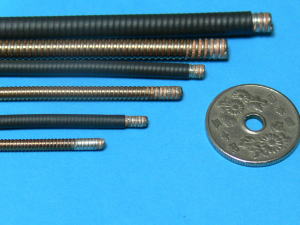

マイクロスタンドチューブマイクロスタンドチューブマイクロスタンドチューブ

ご注意：同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
         あります。実際の使用においては現物等でご確認頂くか、ご相談ください。
細径スタンドチューブ　DFAシリーズ
(別称：フレキシブルアーム、グースネック、goose neck)		 RoHS対応品393
■特長
SWB(硬鋼線）+ニッケルメッキとアルミ線を組み合わせた、今までにない新開発の軽量スタンドチューブです。
■材質
SWB(硬鋼線）+ニッケルメッキ・アルミ線

■表面処理
塗装：特殊高級カラー塗装		 細径スタンドチューブ DFSシリーズ

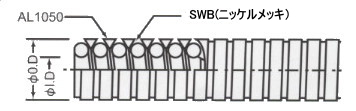

DFAシリーズ　細径スタンドチューブ　構造図 サイズ表
呼称 外径
(mm)		 内径
(mm)		 公差
(mm)		 重量
(g/m)
DFA-3.0 3.0 1.8 ±0.1
 20
DFA-3.5 3.5 2.2 ±0.1 20
