ES CON メタルグランド 001
特徴:
●テーパー状のシールゴムが、ケーブルを均一に締め付け完全にシールするためシール性が高く、水・油などから機器を守ります。金属製で外部からの衝撃にも強い。サイズも豊富にあり、あらゆる太さの電線に使用できます。高温用としてシールゴムにシリコンゴムを使用した物もあります。(+180℃まで)
材質:本体=真鍮+ニッケルメッキ/シールゴム=ニトリルゴム(NBR)
オプション(別売り)ロックナット:LNー□/平パッキン:PK-□・JPK-□(ESA用)/ブラインドキャップ:JPD-□・ESD-□

(□に電線管ネジサイズを入れてください。)

ロックナットのページへ
ロックナットのページへ(別売り)
平パッキンのページへ
平パッキンのページへ(別売り)

型式 Bネジ 内径
a
mm
有効ネジ
長サ
L3
mm
フランジ 袋ナット 最少 L4
mm
全長
(L)
mm
概算
重量
g
適用
ケーブル径
電線管 PF 外径
mm

厚サ
t
mm
対辺
E
mm
対角
F
mm
厚サ
b1
mm
対辺
E1
mm
対角
F1
mm
最小
mm
最大
mm
ESM-0 - 3/8 16.3 12.5 6.0 4 22 24.0 12 21 23 12 24〜31 45 2 6
C−15 - 15.9 11.5 30〜37
C−19 - 19.1 30〜37
ESM-1 - 3/8 16.3 12.5 6 4 22 24 12 21 23 12 24〜31 45 6 9
C−15 - 15.9 11.5 30〜37
C−19 - 19.1 30〜37
ESM-2 - 3/8 16.3 12.5 6 4 22 24 12 21 23 12 24〜31 45 9 12
C−15 - 15.9 11.5 30〜37
C−19 - 19.1 30〜37
ESA-1S G−16 1/2 20.9 14 9 5 24 27 14 24 27 15 29〜37 56 3 7
ESA-2BS G-16 1/2 20.9 14 9 5 24 27 14 24 27 15 29〜37 55 5 9
ESA-2S G−16 1/2 20.9 14 9 5 24 27 14 24 27 15 29〜37 55 7 11
ESA-3S G−16 1/2 20.9 14 9 5 24 27 14 24 27 15 29〜37 54 11 14
ESA-1
RoHs
G−16 1/2 20.9 14 14 5 26 29.5 14 24 27 15 34〜42 66 3 7
ESA-2B G−16 1/2 20.9 14 14 5 26 29.5 14 24 27 15 34〜42 65 5 9
ESA-2
RoHs
G−16 1/2 20.9 14 14 5 26 29.5 14 24 27 15 34〜42 65 7 11
ESA-3
RoHs
G−16 1/2 20.9 14 14 5 26 29.5 14 24 27 15 34〜42 64 11 14
ESB-0 G−22 3/4 26.4 22 14 6 32 36 16 32 36 18 38〜47 92 9 13
ESB-1 G−22 3/4 26.4 22 14 6 32 36 16 32 36 18 38〜47 92 14 17.5
ESB-2 G−22 3/4 26.4 22 14 6 32 36 16 32 36 18 38〜47 88 17.5 22
ESC-1
※2
G−28 1 33.2 27 14 6 41 46 17 38 42 18 38〜48 140 22 24.5
ESC-2
※2
G−28 1 33.2 27 14 6 41 46 17 38 42 18 38〜48 138 24.5 27
ESD-01
※2
G−36 1-1/4 41.9 36 18 6 50 56.5 18 50 56.5 21 45〜55 250 27 32
ESD-2
※2
G−36 1-1/4 41.9 36 18 6 50 56.5 18 50 56.5 21 45〜55 250 32 35

※青字記載品のみRoHs対応品になります
※2 赤字記載の製品は受注生産品です。
注:ESAの平パッキンはJPK-16をご使用下さい。
注:ESA・ESBタイプにはシリコーンシールゴム、シリコーン平パッキンがオプションで在庫品としてあります。
注:ESMのネジサイズC-15はロックナットが付属しています。又PF3/8にはロックナットがありません。ねじ込み使用のみとなります。
注:シールゴムの材質については、EPDM,CRなど耐候性などに優れた物も製作できますのでお問い合わせ下さい。


ES CON アングルコネクタ E001
材質:本体=BSCメッキ仕上/シールゴム=NBR

ロックナットのページへ
ロックナットのページへ(別売り)
平パッキンのページへ
平パッキンのページへ(別売り)
型 式 Bネジ 内径amm 有効 ねじ 長さL3mm ボデー・本体 袋ナット L4mm 最少 全長Lmm L1mm l2mm l2mm 概算重量g 適用 ケーブル
電線管 PF 外径mm 厚さtmm 外径Eφmm 厚さb1mm 対辺E3mm 対角F3mm
最小mm 最大mm
ELM-0 C-15 - 15.9 12 12 5 22 12 21 23 14 45 20 45 32 70 2 6
ELM-1 6 9
ELM−2 9 11.5
ELA-1S G-16 1/2 20.9 15 9 5 26 14 24 27 15 53 20 42.5 29 97 3 7
ELA-2BS 5 9
ELA−2S 7 11
ELA一3S 11 14
ELA−1 G-16 1/2 20.9 15 14 5 26 14 24 27 15 53 20 47.5 34 85 3 7
ELA-2B 5 9
ELA−2 57 7 11
ELA−3 11 14
ELB−0 G-22 3/4 26.4 20.5 14 5 31 16 32 36 18 60 44 57.5 40 145 9 13
ELB−1 60 14 17.5
ELB−2 68 17.5 20
※斜線製品に関しては、現在取扱い停止となっております。
注:※印の商品はELAに真鍮のロックナット付きとなります。(有効ネジ長さ9mmにするため。)
注:※ELAの平パッキンはJPK-16をご使用下さい。

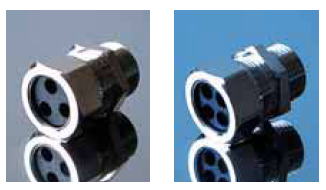

CTS多芯型ケーブルコネクター 001
特徴:
●4本迄のケーブルを同時に締付ができます。
●径落としゴムを使用するとサイズの異なるケーブルも同時にコネクトできます。
●径落としゴムは膜付となっており、予備線用のブラインドキャップとしても使用できます。
材質:真鍮+ニッケルメッキ
    PAT.181247.045963

4芯用
CTS-144,114,74

3芯用
CTS-143,113,73

2芯用
CTS-142,112,72
型式 Bネジ 内径 a 有効ネジ長さ ボデー・本体 袋ナット 全長 最少 概算 重量 適用ケーブル
電線管ネジ PFネジ 外径 厚さ 対辺 対角 厚サ 対辺 対角 最大 本数
L3 t E F b1 E’ F′ L 径Q -
厚鋼用 インチ mm mm mm mm mm mm mm mm mm mm g mm -
CTS-144
RoHs
G-36 1-1/4 41.9 36 18 6 50 57 18 50 57 45 250 14 4
CTS-143
RoHs
G-36 1-1/4 41.9 36 18 6 50 57 18 50 57 45 251 14 3
CTS-142
RoHs
G-36 1-1/4 41.9 36 18 6 50 57 18 50 57 45 253 14 2
CTS-114 G-28 1 33.2 27.5 14 6 41 46 18 41 46 41 171 11 4
CTS-113 G-28 1 33.2 27.5 14 6 41 46 18 41 46 41 172 11 3
CTS-112 G-28 1 33.2 27.5 14 6 41 46 18 41 46 41 185 11 2
CTS-74 G-22 3/4 26.4 22.5 14 6 32 36 16 32 36 38 100 7 4
CTS-73 G-22 3/4 26.4 22.5 14 6 32 36 16 32 36 38 100 7 3
CTS-72 G-22 3/4 26.4 22.5 14 6 32 36 16 32 36 38 100 7 2
※青字記載品のみRoHs対応品になります


膜付径落しゴム寸法表
型式 内径aΦ 外径bΦ ツバcΦ ツバ厚tmm 全長Lmm
CT-DI 11 14 16 1 24
CT-DII 7 11 13 1 22
CT-DIII 4 7 9 1 21
