007
アダプタロック・システム
オールプラスチック製フレキシブルチューブ・樹脂フレキ・プラスチックフレキ
特徴:
●電線・光ファイバー保護用のオールプラスチック製コンジットチューブ＆コネクタ。チューブとコネクタは、さし込むだけのワンタッチ取付。コネクタの内面がテーパ構造になっており、さし込んで押し付ける事により、チューブとの接触面で確実にシールされ完全防水・防油タイプとして使用出来る。
お知らせ
アダプタロックシステムですが、2014年3年14日をもって1部シリーズの、
ＵＬ規格（ファイル番号：Ｅ1353398）が失効しております。
製品自体には何ら変更はありませんので性能は変わりません。
詳しくはこちらご確認願います。

標準色：黒（グレーの場合、納期などお問い合わせ下さい。　サンプル有り。

ＵＬ規格品 低コスト ワンタッチ接続 カッターナイフで切断可能
引張り強度６０Ｋｇ以上 軽い 防水ＩＰ６６ 繰り返し曲げに強い：３０万回以上
チューブ
特徴:
●ナイロン製で3種類有る。それぞれ固さが違う。スーパーフレキシブルが一番やわらかく、スタンダード、ヘビーと固くなる。ハロゲンフリー・自己消火性で屈曲性に優れる。
●耐性：切削油・潤滑油・溶剤・薬品・燃料等

◆◆◆ おしらせ ◆◆◆

   仕様変更について⇒クリック

チューブ 材質 機械的強度 温度範囲 規格 屈曲テスト
固定 可動
スタンダード ナイロン6 220〜520N／50mm −40〜＋120℃ −30〜＋100℃ UL規格 −
ヘビー ナイロン6 500〜1360N／50mm −40〜＋120℃ −30〜＋100℃ UL規格 −
スーパーフレキシブル MPA* 230〜670N／50mm −50〜＋90℃ −40〜＋85℃ 30万回以上　−20℃
*MPA=特殊仕様ポリアミド
[単位：mm]
サイズ スタンダード ヘビー スーパーフレキシブル
コンジットサイズ コネクタ
ネジサイズ		 型式 φA φB R 定尺 m 型式 φA φB R 定尺 m 型式 φA φB 　R 定尺 m
固定 可動
4 - N-4.5 7.8 4.5 13 100 - - - - - - - - - - -
10 PG7 PAFSl0BL 10 6.5 15 50 - - - - - PIFS10BL 10 6.2 15 40 50
13 PG9 PAFS13BL 13 9.6 20 50 PAFH13BL 13 9 25 50 PIFS13BL 13 9.9 20 50 50
16 PG11､PG13.5
PF1／2"		 PAFS16BL 15.8 11.8 30 50 PAFH16BL 15.8 11.3 30 50 PIFS16BL 15.8 11.7 25 65 50
21 PG16、PF1／2" PAFS21BL 21.2 16.5 40 50 PACH21BL 21.2 14.5 40 50 PIFS21BL 21.2 16.6 30 80 50
28 PG21、PF3／4" PAFS28BL 28.5 22.6 45 50 PACH28BL 28.5 21.3 50 50 PICS28BL 28.5 21.7 40 100 50
34 PG29、PF1" PACS34BL 34.5 27.7 55 25 PACH34BL 34.5 26.8 60 25 PICS34BL 34.5 27.7 50 120 25
42 PG36。PF1-1/4 PACS42BL 42.5 36 60 25 PACH42BL 42.5 35.2 70 25 PICS42BL 42.5 35.5 60 180 25
54 PG48、PF1-1/2"､PF2" PACS54BL 54.5 46.5 70 25 PACH54BL 54.5 46 80 25 PICS54BL 54.5 46.6 70 200 25

注意：チューブ色　標準／黒
注意：スタンダードのPAFS10BLからPACS54BLまでライトグレー色があります。型式のBLをLGにして下さい。例　PAFS13LG
注意：チューブの重量　呼径7で22kg／100m〜呼径48で235kg／100m

カッター
型式：KWIKCUT
特徴:
●すばやく切れ、断面がきれいです。
●刃をあて回しながら切断します。

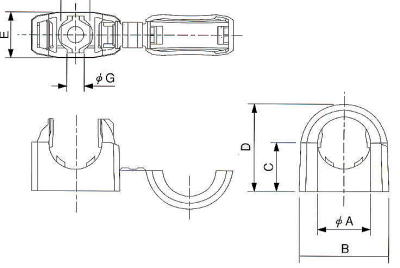

コンジットグリップ
特徴：
●ワンタッチタイプのコンジット固定クリップ。コンジットの固定は非常に簡単です。コンジットをクリップにはめ込むだけで、固定作業は終了。
取り外しはドライバなどの工具を差込、軽く力を加えるだけで簡単です。
コンジットは確実に固定され、カバー部はスナップ式となっており、カバーの取り付けも容易です。
カバーが不要な際は、カバーとクリップ部分の接続部をカッターなどで切りはずせます。
●ポリアミド（ナイロン）66製
●標準色：黒
[単位：mm]
型式 コンジットサイズ 幅寸法 中央高さ寸法 高さ寸法 厚さ寸法 固定ボルト対辺長 固定穴外径(mm) 重量
ブラック A(mm) B(mm) C(mm) (Dmm） E(mm) F(mm) G(mm) g
ACB10 10.0 22.6 12.9 23.3 11.6 7.5 4.2 1.9
ACB13 13.0 22.6 12.9 23.3 11.6 7.5 4.2 1.7
ACB16 16.0 26.7 15.1 26.9 13.7 8.8 5.1 2.6
ACB21 21.0 33.8 19.5 34.9 17.5 10.4 6.1 4.8
ACB28 28.0 43.8 23.4 43.7 20.7 10.3 6.1 8.6
ACB34 34.0 52.8 26.9 51.6 23.2 10.2 6.2 12.7
ACB42 42.0 64.5 32.4 62.5 26.8 10.2 6.2 18.5
ACB54 54.0 81.0 38.5 77.0 32.3 10.2 6.2 24.5
