丸フレキ　PMAFLEX 023

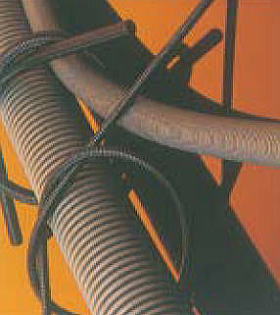

スタンダード　PCL (旧PAS改良品）一般汎用型　（黒色）

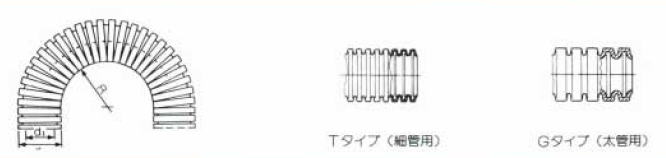

UL認証 型式 寸　法　mm 最小曲げ
半径（静止）		 重量　 販売
φd1 φd2 R　min kg／100m 単位m
 - PCLT−7B 6.2 10 15 2.2 50
PCLT−10B 9.6 13 20 2.8 50
PCLT−12B 12 15.8 30 3.8 50
PCLT−17B 16.2 21.2 40 6 50
PCLG−23B 21.9 28.5 45 10 50
PCLG−29B 27.6 34.5 55 13.5 50
PCLG−36B 36 42.5 60 16.5 30
PCLG−48B 47 54.5 70 23.5 30
 - PCLG−56B 56.3 67.2 130 34 30
 - PCLG−70B 67.5 80 160 47.0 10
 - PCLG−95B 91.5 106 210 67.0 10
 - PCLG-125B 126.5 146.5 450 86.0 6

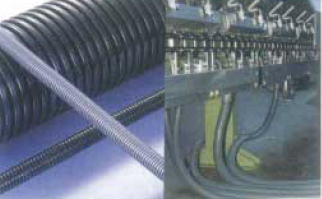

ロボット　PUE（黒）・PIS/PIH （黒色）


PIS/PIH ロボット （黒色）
UL認証  型式 寸　法　mm 最小曲げ
半径R　mm		 重量 販売
φdl φd2 静−動 kg／100m 単位m
 - PIST−7B 6.2 10 15−40 2.2 50
PIST−10B 9.6 13 20−50 2.8 50
PlST−12B 11.9 15.8 25−65 3.8 50
PIST−17B 16.4 21.1 30−65 5.7 50
PISG−23B 21.7 28.4 40−100 9.9 50
PISG−29B 27.4 34.3 50−120 13.3 50
PISG−36B 35.8 42.3 60−180 16 30
PISG−48B 46.7 54.2 70−200 22.8 30
PIHG−56B 56.3 67.2 110−270 33.0 30
PIHG−70B 67.2 79.6 150−350 46 30/10
PIHG−95B 91.3 106 170−450 66 30/10
PIHG−125B 126.5 146.5 350−580 90 20
PUE（黒）
型式 寸法 最小曲げ半径R　mm 重量 梱包
φd2 φd1 静止 移動 (kg/100m) (m)
PUET-12B※ 11.8 15.8 25 45 4.4 50
PUET-17B※ 16.0 21.2 30 50 8.0 50
PUET-23B 22.4 28.5 30 70 13.0 50
PUET-29B 28.8 34.5 40 90 17.0 50
PUET-36B 35.8 42.4 50 120 22.5 30
PUET-48B 46.8 54.4 60 130 29.0 21
PUEG-56B 56.3 67.2 90 170 39.6 30
PUEG-70B 68.2 80.2 100 220 56.5 30
※印の製品に関しましては在庫無くなり次第供給不可の製品となります。

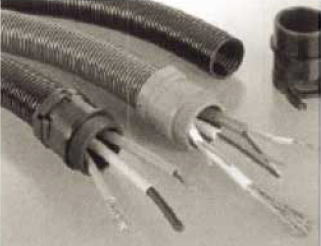

堅牢　VOH
型式 寸　法　mm 面げ半径 質量　 販売
φdl φd2 R　min kg／100m 単位m
VOHD−7B 5.8 10 20 3 50
VOHD−10B 9 13 25 3.8 50
VOHD−12B 11.6 15.8 30 4.8 50
VOHG−17B 14.5 21 40 10 50
VOHG−23B 21.1 28.5 50 14 50
VOHG−29B 26.6 34.5 60 19 50
VOHG−36B 35 42.5 70 24 30
VOHG−48B 46.5 54.5 80 29.5 30
VOHG−56B 55.5 67.2 135 41.0 10
VOHG−70B 67 80 200 62 10
VOHG−95B 90.5 106 300 103 10
VOHG−125B 126 146.5 480 115 6

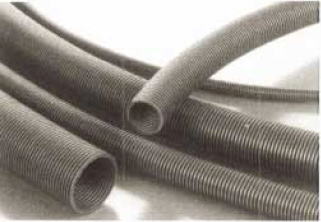

ポリエチレン　PEL(灰色）
型式 寸法mm 曲げ半径 重量 販売
φd1 φd2 Rmin Kg/100m 単位m
PELT−10S 9.7 12.7 35 2.2 50
PELT−12S 11.5 15.5 40 3.5 50
PELT−17S 16 20.9 50 5.6 50
PELT−23S 22.5 27.5 60 9.2 50
PELT−29S 28.5 33.8 70 10.8 30
PELT−36S 36 41.6 80 14.5 30
PELT−48S 47 53.2 90 21 30
スリット入りのご用命は問い合わせ下さい

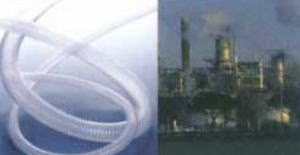

耐温度（−200℃〜+250℃）TEL　（透明）


※後継機種に関してはＴＥＣＴシリーズになります。
資料はこちら
型式 寸法mm 最小曲げ
半径		 重量 販売
φd1 φd2 Rmin（静止） Kg/100km 単位m
TELT−08 7.7 10.7 15 4.3 50
TELT−10 9.7 13 18 5.2 50
TELT−13 12.4 16.1 23 6.9 50
TELT−14 13.7 17.8 25 8.2 50
TELT−17 16.5 21.1 30 9.8 25
TELT−21 19.8 24.8 35 13 25
※斜線の製品に関しましては現在取扱い中止となっております。

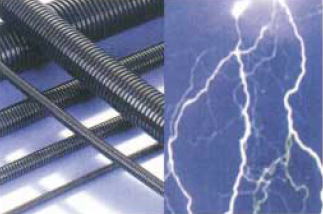

静電防止対策品　ESD　（黒）
型式 寸法 最小曲げ半径 重量 梱包
φd2 φd1 静止 移動 (kg/100m) (m)
ESDT-07B 10.0 6.2 15 40 2.2 50
ESDT-10B 13.0 9.6 20 50 2.8 50
ESDT-12B 15.8 12.0 30 70 3.8 50
ESDT-17B 21.1 16.4 40 75 5.9 50
ESDT-23B 28.4 22.6 45 90 10.0 50
ESDT-29B 34.3 29.0 55 110 13.5 50
ESDT-36B 42.5 36.5 60 160 16 30
ESDT-48B 54.5 47.5 70 180 21.8 30
エコノミー　CYL（黒）
UL認証 型式 寸　法　mm 面げ半径 質量　 販売
φdl φd2 R　min kg／100m 単位m
 - CYLT−07B 6.2 10.0 15 2.3 50
CYLT−10B 9.6 13.0 20 2.8 50
CYLT−12B 12.0 13.6 30 3.8 50
CYLT−17B 16.2 21.2 40 5.9 50
CYLT−23B 22.6 28.5 45 10 50
CYLT−29B 29.0 34.5 55 13.5 50
CYLT−36B 36.5 42.5 60 16 30
CYLT−48B 47.5 54.5 70 24 30
 - CYLG−56B 56.3 67.2 120 34 30
 - CYLG−70B 68 80 160 47 10
 - CYLG−95B 91.9 106 210 67 10
 - CYLG−125B 126.5 146.5 450 86 6


スマートライン




LLPA（黒）
UL認証 型式 寸法 最小曲げ半径
R　mm		 重量 梱包
φd2 φd1 静止 (kg/100m) (m)
LLPA-10A 9.6 13.0 20 2.8 50
LLPA-12A 12.0 15.8 30 3.8 50
LLPA-17A 16.2 21.2 40 5.7 50
LLPA-23A 22.6 28.5 45 9.9 50
LLPA-29A 29.0 34.5 55 13.3 50
LLPA-36A 36.5 42.5 60 16.0 30
LLPA-48A 47.5 54.5 70 22.8 30
LLPI（黒）
型式 寸法 最小曲げ半径
R　mm		 重量 梱包
φd1 φd2 静止 移動 (kg/100m) (m)
LLPＩ-10A 9.6 13 20 50 2.8 50
LLPＩ-12A 11.9 15.8 30 70 3.8 50
LLPＩ-17A 16.4 21.1 35 75 5.9 50
LLPＩ-23A 22.6 28.4 40 100 10 50
LLPＩ-29A 29 34.3 50 120 13.5 50
LLPＩ-36A 36.5 42.5 60 180 16 30
LLPＩ-48A 47.5 54.5 70 195 21.8 30
※取り消し線の製品は現在、生産中止です。(2017年11月21日)
LLPO（黒）
型式 寸法 最小曲げ半径 重量 梱包
R　mm
- φd1 φd2 静止 (kg/100m) (m)
LLPO-10A 9.6 13 20 2.2 50
LLPO-12A 12 15.8 30 3.1 50
LLPO-17A 16.2 21.2 40 4.8 50
LLPO-23A 22.6 28.5 45 8.6 50
LLPO-29A 29 34.5 55 11.3 50
LLPO-36A 36.5 42.5 60 15 30
LLPO-48A 47.5 54.5 70 21 30
