金属ジョイント・コネクタ・継ぎ手 製品
ロータリー式ラインカプラ <回転式空気簡易集合配管用> 106
特徴
●一つの配管から同時に複数の空気をスピーディーに取り出すことができます。
●空気の取出口が360°自在に対応。その際のホースねじれもスイベル機構で解消できます。
●作業に合わせてRT型(2分岐用)とRE型(3分岐用)の中から選べます。
●適応流体:空気
●互換性
 ハイカプラ(20型・30型・40型)、ナットカプラのプラグと接続できます。
使用上のご注意
●空気以外の流体に使用しないでください。
●単体時および接続時ともに真空用途には使用できません。
●仕様
本体材質 本体:真鍮(クロムメッキ) カプラ:鋼鉄(クロムメッキ)
製品番号 RT型 (2分岐配管用) RE型 (3分岐配管用)
サイズ 取入口 1/4"ハイカプラ(20PF) 取入口 R1/2(PT1/2)オネジ
取出口 ソケット(20型)2ヶ所 取出口 ソケット(20型)3ヶ所
最高使用圧力 Mpa(kgf/cm2) 1.5(15)
耐圧力 Mpa(kgf/cm2) 2.0(20)
シール材質 二トリルゴム
使用温度範囲 −5℃〜+60℃
※防塵キャップが標準装備されております。
コード 製品記号
03-678-01 PT型
03-678-02 RE型

ソケット(Socket)
●RT型(2分岐配管用)
●本品は、防塵キャップを標準装備しています。

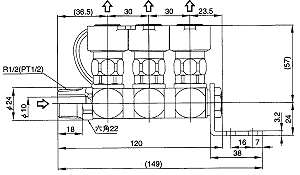

●RE型(3分岐配管用)
●本品は、防塵キャップを標準装備しています。
