樹脂・ジョイント・継ぎ手・コネクタ製品
　ミニフィッティング　(F)　軟質チューブ用 244/237
特徴：
●柔軟性のある軟質チューブの接続に適しています。
●オートクレーブ滅菌可能です。
材質：PP
販売単位：袋

※ビニール・シリコン・タイゴンなどの軟質チューブ用
ミニフィッティング　(F) 軟質チューブ用 INDEX
I型同径I型異径 T型同径T型異径 Y型同径 L型同径 チューブ用ストッパープラグ

 RoHS対応品
■軟質チューブ用ミニフィッティングI型同径＆異形

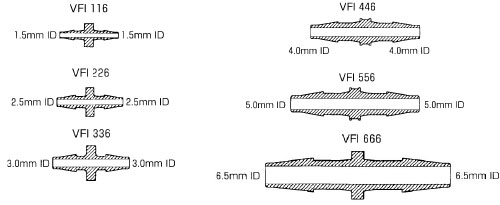

●I型、同径
商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2241-31 VFI116 1.5-1.5 10
244-2241-32 VFI226 2.5-2.5
244-2241-33 VFI336 3.0-3.0
244-2241-34 VFI446 4.0-4.0
VFI556 VFI556 5.0-5.0
VFI666 VFI666 6.5-6.5

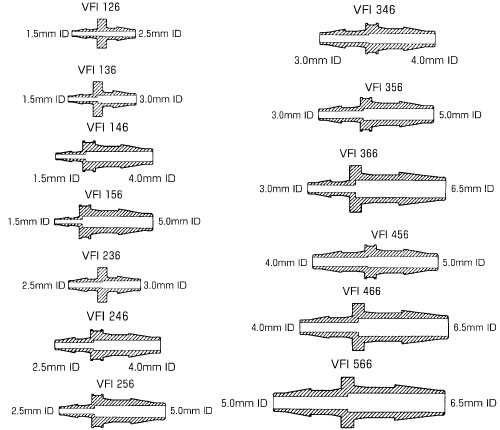

●I型、異径
商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2241-36 VFI126 1.5-2.5 10
244-2241-37 VFI136 1.5-3.0
244-2241-38 VFI146 1.5-4.0
244-2241-39 VFI156 1.5-5.0
244-2241-41 VFI236 2.5-3.0
244-2241-42 VFI246 2.5-4.0
244-2241-43 VFI256 2.5-5.0
244-2241-46 VFI346 3.0-4.0
244-2241-47 VFI356 3.0-5.0
244-2241-48 VFI366 3.0-6.5
244-2241-51 VFI456 4.0-5.0
244-2241-52 VFI466 4.0-6.5
244-2241-53 VFI566 5.0-6.5
※取り消し線の製品は、現在生産中止品となっております。（2021年11月11日）

RoHS対応品
■軟質チューブ用ミニフィッティングT型同径&異形

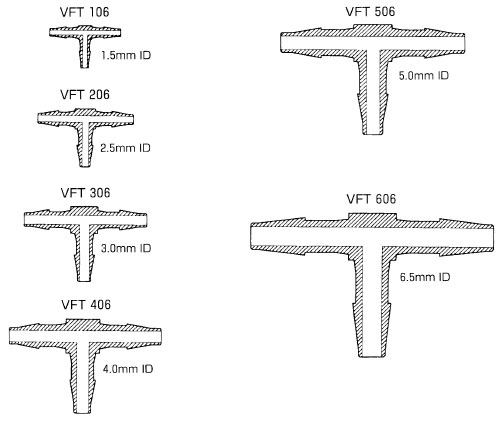

●T型、同径


＜PDF＞ミニフィッティングの形状変更について(2016年11月7日)
商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2241-71 VFT106 1.5 10
244-2241-72 VFT206 2.5
244-2241-73 VFT306 3.0
244-2241-74 VFT406 4.0
244-2241-75 VFT506 5.0
VFT606 VFT606 6.5

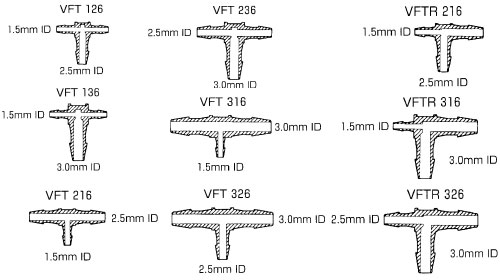

●T型、異径
商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2241-81 VFT126 2.5-1.5(X2) 10
244-2241-82 VFT136 3.0-1.5(X2)
244-2241-83 VFT216 1.5-2.5(X2)
244-2241-84 VFT236 3.0-2.5(X2)
244-2241-85 VFT316 1.5-3.0(X2)
244-2241-86 VFT326 2.5-3.0(X2)
244-2241-91 VFTR216 1.5-2.5(X2)
244-2241-92 VFTR316 1.5-3.0(X2)
244-2241-93 VFTR326 2.5-3.0(X2)
※取り消し線の製品は、現在生産中止品となっております。
（2021年2月9日）

RoHS対応品

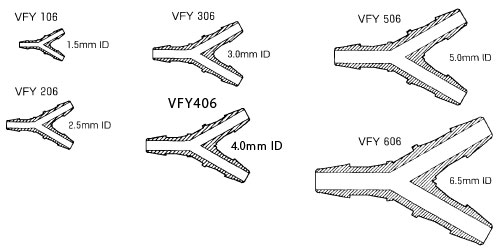

■軟質チューブ用ミニフィッティングY型同径


商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2242-31 VFY106 1.5 10
244-2242-32 VFY206 2.5
244-2242-33 VFY306 3.0
244-2242-34 VFY406 4.0
244-2242-35 VFY506 5.0
VFY606 VFY606 6.5

RoHS対応品

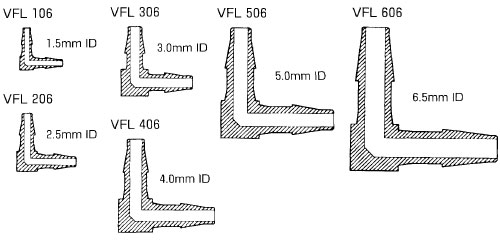

■軟質チューブ用ミニフィッティングL型同径


商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2241-61 VFL106 1.5 10
244-2241-62 VFL206 2.5
244-2241-63 VFL306 3.0
244-2241-64 VFL406 4.0
244-2241-65 VFL506 5.0
VFL606 VFL606 6.5

RoHS対応品
■チューブ用ストッパープラグ
●コネクターの脱着時におけるチューブ内の駅漏れ防止用。
●材質はポリプロピレン製でオートクレーブ滅菌可能です。
商品コード 型式 適用チューブ内径
(mm)		 入数
(個)
244-2242-41 VSP106 ストッパープラグ1.5mmID用 10
244-2242-42 VSP206 ストッパープラグ2.5mmID用
244-2242-43 VSP306 ストッパープラグ3.0mmID用
244-2242-44 VSP406 ストッパープラグ4.0mmID用
244-2242-45 VSP506 ストッパープラグ5.0mmID用
VSP606 VSP606 ストッパープラグ6.5mmID用
※取り消し線の製品は、現在生産中止品となっております。（2021年11月11日）
