樹脂・ジョイント・継ぎ手・コネクタ製品

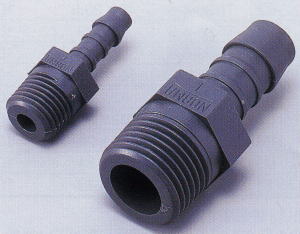

ポリアミド6ハーフジョイント チューブ　接続継手　244
RoHS対応品


ポリアミド6は6ナイロンと同様の材質です。
コード ネジPT 適用チューブ
内径
(mm)		 寸法 入数/袋
D2
PT(吋)		 D3
(φmm)		 L1
(mm)		 A/F
(mm)
244-2233-01 1/8 4 1/8 2.5 27 10 10
244-2233-02 1/4 4 1/4 2.5 32 14 10
244-2233-03 1/8 6 1/8 4 32.5 10 10
244-2233-04 1/4 6 1/4 4 37.5 14 10
244-2233-05 3/8 6 3/8 4 39 17 10
244-2233-06 1/8 8 1/8 5.6 38 14 10
244-2233-07 1/4 8 1/4 5.6 41 14 10
244-2233-08 3/8 8 3/8 5.6 41 17 10
244-2233-09 1/2 8 1/2 5.6 49 22 10
244-2233-10 1/4 10 1/4 7 43.5 14 10
244-2233-11 3/8 10 3/8 7 43.5 17 10
244-2233-12 3/8 12 3/8 8.6 44 17 10
244-2233-13 1/2 12 1/2 8.6 54 22 10
244-2233-14 3/8 14 3/8 10 56 22 10
244-2233-15 1/2 14 1/2 10 56 22 10
244-2233-16 1/2 16 1/2 12 58 22 10
244-2233-17 3/4 16 3/4 12 58 27 10
244-2233-18 3/4 19 3/4 15 58 27 10
244-2233-19 1 25 1 21 69 32 10
ポリアミド6ハーフエルボ チューブ　接続継手　244
RoHS対応品



ポリアミド6は6ナイロンと同様の材質です。
コード ネジPT 適用チューブ
内径(mm)		 寸法 入数/袋
D2
PT(吋)		 D3
(φmm)		 L1
(mm)		 L2
(mm)		 A/F
(mm)
244-2234-01 1/8 4 1/8 2.5 21 16 10 10
244-2234-02 1/4 4 1/4 2.5 21 27.5 14 10
244-2234-03 1/8 6 1/8 4 28.5 21 10 10
244-2234-04 1/4 6 1/4 4 28.5 26 14 10
244-2234-05 3/8 6 3/8 4 28.5 26 17 10
244-2234-06 1/8 8 1/8 5.6 33 23.5 14 10
244-2234-07 1/4 8 1/4 5.6 33 27.5 14 10
244-2234-08 3/8 8 3/8 5.6 36 31 17 10
244-2234-09 1/2 8 1/2 5.6 36 36 22 10
244-2234-10 1/4 10 1/4 7 38 30 14 10
244-2234-11 3/8 10 3/8 7 38 38 17 10
244-2234-12 3/8 12 3/8 8.6 40.5 31 17 10
244-2234-13 1/2 12 1/2 8.6 40.5 36 22 10
244-2234-14 3/4 19 3/4 15 45 42.8 27 10
