樹脂・ジョイント・継ぎ手・コネクタ製品
アセタール二方・Y・L型・クロス ホース継手 333/244
特徴:
●耐酸性、耐アルカリ性、耐油性に優れています。
●耐熱温度-20℃〜+110℃」
●材質:POM

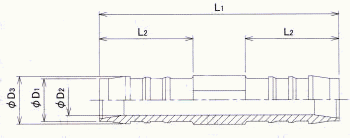

■アセタール二方型ホース継手
RoHS対応品
型式 寸法 入数/袋
D1(φmm) D2(φmm) D3(φmm) L1(mm) L2(mm)
GS-04 4 2.7 5 35 14.5 100
GS-06 6 4 7.5 49 20.5
GS-08 8 5.6 10 56 22
GS-10 10 7 12 63 25
GS-12 12 8.6 14 66.5 27
GS-14 14 10 15.6 78 30.5
GS-16 16 12 18 75 32
GS-19 19 15 21 76 32 50
GS-25 25 21 27 95 40 25

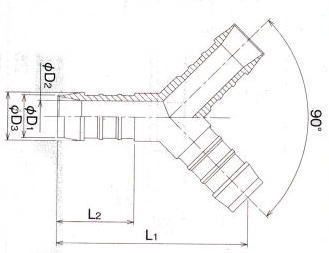

■アセタールY型ホース継手
RoHS対応品
型式 ΦD1 ΦD2 ΦD3 L1 L2 入り数(箱)
YS-04 4 2.7 5 25.6 - 100
YS-06 6 4 7.5 44 20.5 100
YS-08 8 5.6 10 51 - 100
YS-10 10 7 12 54 - 100
YS-12 12 8.6 14 65 29 50
YS-14 14 10 15.6 65 29 50
YS-16 16 12 18 67 29 50
YS-19 19 15 21 72 32 25

■アセタールL型ホース継手
RoHS対応品
型式 ΦD1 ΦD2 ΦD3 L1 L2 L3 L4 入り数(箱)
WS-04 4 2.7 5 17.5 14.5 19.5 14.5 100
WS-06 6 4 7.5 25 20.5 26 20.5 100
WS-08 8 5.6 10 29 23 30 23 100
WS-10 10 7 12 31 25 33.5 25.5 100
WS-12 12 8.6 14 34.5 27.5 36 27.5 100
WS-14 14 10 15.6 38.8 30.5 41.5 30.5 100
WS-16 16 12 18 40.5 32 45 32 50
WS-19 19 15 21 43 32 46 32 50
WS-25 25 21 27 52.5 - 52.5 - 25

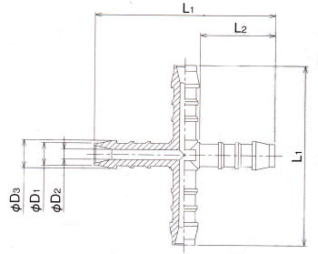

■アセタールクロス型ホース継手
RoHS対応品
型式 ΦD1 ΦD2 ΦD3 L1 L2 入り数(箱)
KS-04 4 2.7 5 39 14.5 100
KS-06 6 4 7.5 48 20.5 100
KS-12 12 8.6 14 69 - 50
