ステンレス万能サドル
 031
特徴：
●上図のように管の固定が多様にできるステンレス(SUS304)製の万能型のサドル
　です。

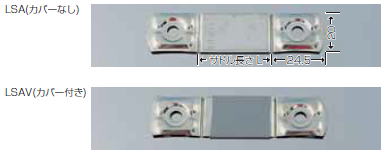

●種類は、LSA型(標準品)とLSAV型(管類をサドル自身で傷つけないようLSA型の
　L寸法部分に特殊ビニルを被覆したもの)の2種類です。
●強度を必要とするときは、サドルを2枚重ねてご使用下さい。
●品番欄の呼びは、管を一本止めする場合の管の外径を表しています。例えば、サ
　ンパイプLT25を一本止めする場合は、その外径が25mmなので　LSA 25とな
　ります。

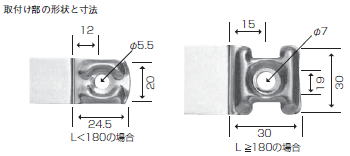

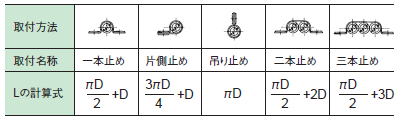

●一本止め以外の場合は、上記のLの計算式によりLを求め、右表のサドル長さLと
　同一又は近似値を求めその左欄より呼びを求めて下さい。
●取付穴寸法、形状等仕様を変更したサドルも製作致します。ご照会下さい。
●最小入数(個/袋)はLSAは20個、LSAVは10個です。ご発注は、誠に恐縮ですが
　最小入数でお願い致します。
●使用しているPVCには、RoHs対象有害6化学物質を含有していません。
型式
（型式呼び）		 サドルの長さ
Lmm		 重量
(ｇ/個）		 型式
（型式呼び）		 サドルの長さ
Lmm		 重量
(ｇ/個）
LSA
LSAV		 -10 26 5.8 LSA
LSAV		 -48 123 13.6
-13 33 6.4 -51 131 14.3
-15 39 6.9 -52 134 14.5
-16 41 7.0 -56 144 15.3
-17 44 7.3 -57 146 15.5
-19 49 7.7 -58 149 15.7
-21 54 8.1 -60 154 16.1
-23 59 8.5 -62 159 16.5
-25 64 8.9 -63 162 16.8
-27 69 9.3 -70 180 27.3
-29 75 9.8 -71 182 27.7
-30 77 9.9 -75 193 28.9
-31 80 10.2 -76 195 29.1
-32 82 10.3 -80 206 30.4
-34 87 10.7 -83 213 31.3
-35 90 11.0 -85 218 32.0
-36 93 11.2 -88 226 32.9
-39 100 11.8 -91 234 33.8
-40 103 12.0 -100 257 36.6
-42 108 12.4 -105 270 38.2
-43 110 12.6 -107 275 38.9
-44 113 12.8 -110 283 39.7
-45 115 13.0 -139 357 48.6
-47 121 13.5 -

※重量はＬＳＡの重量です。
ステンレスサドル　ACケーブル用
※こちらの製品は、現在 中止品です。		 031

特徴：
●パイプやケーブルの外径に馴染んだ形になります。
●内側に軟質合成樹脂の保護カバーが付いていますので中に入る物を傷つけません。
●自己成形型ですから留めビスの位置を自由に設定できます。
●屋外で風雨にさらされてもサビが出ません。
●寿命が長い。
●携行に便利です（重ねて束ねられます。）
●留ビスは平面でも直角面でも留められます。
●建造物に沿って布設する場合でも絶縁台を設ける必要がありません。
●ケーブルを取り付けてから後でもケーブルのクセ直しができます。
■取付方法
本品の中央部をケーブルまたは管に直角に当て、両端を押し下げると丸型や平型のケーブル外径に沿って曲がります。
ビス穴部が壁面に平行になったらビス止めします。
A+B寸法
AC7〜AC58 10+7mm
AC60〜AC82 12+9
(他寸法は下表参照）
型式AC- 7 8 10 12 13 16 18 20 23 24 26 28 30 32 33 34 35 39 40 44
外径D 6 8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44
L 18 23 28 34 39 44 49 54 59 64 70 75 80 85 90 95 100 106 111 116
W 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68
C 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 20 20 20 20 20
ｄ 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5 5.5

型式AC- 45 48 50 52 54 55 58 60 62 65 66 68 70 72 73 74 75 80 82
外径D 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82
L 121 126 131 136 141 147 152 157 162 167 172 177 183 193 198 203 208 213 208
W 70 72 74 76 78 80 82 88 90 92 94 96 98 100 102 104 106 108 110
C 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
d 5.5 5.5 5.5 5.5 5.5 5.5 5.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5 6.5
次のタイプもあります。
●保護カバー無しタイプAP型（外径D:Φ10.5〜114)
●ビス付き、保護カバー付きタイプACL型（外径D:Φ6〜60)
●ビス付き、保護カバー無しタイプAPL型（外径D:Φ10.5〜60)があります。詳細はお問い合わせ下さい。


ステンレス片サドル
 367
簡単に素早く、配線をしっかりサポート。
特徴・作業性：
●フレキ、ケーブル及び電路資材取り付けの際、木ねじ一本で素早く固定できる。
●単体でいくつものケーブル等に適合でき、利便性が良い。
●場面により２点止めも可能な万能サドル。
特徴・製品：
●サビに強いSUS304材を使用
●材料バリを研磨処理し、ケーブルへのキズを防止（508S〜2936S)
●補強リブの効力で長時間安定した支持力
●ケーブルにしっかりフィットするダブルR構造
規格表：保護管&ケーブル類
品番/サイズ 適合径 二点止め機能 適用保護管類 ケーブル類
弊社ケーシング
チューブ		 VE/電線菅 ＣＤ/ＰＦ菅 プリカ/ＴＬチューブ SVケーブル CVケーブル 同軸ケーブル
HGC-508S φ5.4〜φ8 無し KS-4N
KS-5N
KS-6N		 - - - - - 3C2V
S-5CFB
HGC-912S φ10〜φ13 無し KS-8N
KS-9N
KS-10N 　　　　		 - - No.10 2.6□x2C/3C
5.5□x2C		 2□x2C/3C
3.5□x2C/3C
5.5□x2C		 S-7CFB
HGC-1317S φ13〜φ17.5 有り KS-11N
KS-12N
KS-13N
KS-14N		 - - No.12 5.5□x 3C
8□x 2C/3C		 5.5□x 3C
8□x2C/3C
14□x 2C/3C		 -
HGC-1822S φ18〜φ22 有り KS-15N VE14/16
#19		 CD14/16 NO.15/17
TC14/16　　		 14□x 2C/3C
22□x 2C		 ( 14□x 3C)
22□x 2C/3C		 -
HGC-2328S φ23〜φ28 有り KS-19N
KS-22N		 VE22
#25		 CD22
PF16		 NO.24
TC22　		 22□x 3C
38□x 2C		 38□x 2C/3C
 -
HGC-2936S φ29〜φ36 有り KS-25N
KS-28N
KS-31N		 VE28
#31		 CD28
PF22		 NO.30 38□x 3C
60□x2C/3C		 60□x 2C/3C
 -
※販売数量については都度お問い合わせください。


規格表：Fケーブル
品番/サイズ Ｆケーブル 二点止め機能
HGC-S/S 1.6ｘ2Ｃ
2.０ｘ2Ｃ		 有り
HGC-M/S 1.6ｘ3Ｃ
2.０ｘ3Ｃ
2.6ｘ2Ｃ		 有り
HGC-L/S 2.6ｘ3Ｃ 有り
※販売数量については都度お問い合わせください。

製品寸法
品番/サイズ A B C Dφ Eφ
HGC-S/S 12 0.5 9.8 3.9 -
HGC-M/S 12 0.5 12.2 3.9 -
HGC-L/S 12 0.5 15.7 3.9 -
HGC-508S 10 0.4 6.3 4.0 -
HGC-912S 12 0.5 13.1 4.0 -
HGC-1317S 18 0.5 17.0 4.5 4.2
HGC-1822S 18 0.6 20.5 4.5 4.2
HGC-2328S 18 0.7 26.0 4.5 4.2
HGC-2936S 22 0.8 30.5 5.0 4.8
