ケーブル・パイプ用サドル 003
  <片サドル> <両サドル>

材質:磨鋼板

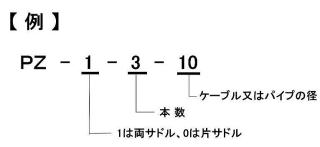

●PZの選定方法
型式/記号 パイプ径 本数 A B C D d P E F L t r 個数/一袋
PZ 0104 4 1 4 10 3.8 4 4.5 8 11 5 15.8 0.8 * 200
0204 2 8 10 19.8 * 200
1304 3 12 24 34 * 100
1404 4 16 28 38 * 100
1504 5 20 32 42 * 100
PZ 0106 6 1 6 10 5.8 6 4.5 9 11 5 17.8 0.8 * 200
0206 2 12 12 23.8 1 200
1306 3 18 30 40 1 100
1406 4 24 36 46 1 100
1506 5 30 42 52 1 10
PZ 0108 8 1 8 12 7.8 8 5.5 13 14 5 23 1 1 200
1208 2 16 34 44 1 100
1308 3 24 42 52 1 100
1408 4 32 50 60 1 100
PZ 0110 10 1 10 12 9.8 10 5.5 14 14 5 25 1 1 100
1210 2 20 38 48 1 100
1310 3 30 48 58 1 50
1410 4 40 58 68 1 50
1510 5 50 68 78 1 50
PZ 0112 12 1 12 14 11.8 12 5.5 15 14 5 27 1 1 100
1212 2 24 42 52 1 100
1312 3 36 54 64 1 50
PZ 0114 14 1 14 16 13.8 14 5.5 17 17.5 7.5 32.7 1.2 1 100
1214 2 28 48 63 1 50
1314 3 42 62 77 1 50

型式/記号 パイプ径 本数 A B C D d P E F L t r 個数/ 1袋
PZ 0115 15 1 15 16 14.7 15 5.5 17.5 17.5 7.5 33.7 1.2 1 100
1215 2 30 50 65 1 50
1315 3 45 65 80 1 50
PZ 0116 16 1 16 18 15.7 16 5.5 18 17.5 7.5 34.9 1.4 2 100
1216 2 32 52 67 2 50
1316 3 48 68 83 2 50
PZ 0118 18 1 18 20 17.7 18 5.5 22 22 9 41.4 1.4 2 50
1218 2 36 62 80 2 50
1318 3 54 80 98 2 30
PZ 0120 20 1 20 20 19.5 28 5.5 23 22 9 43.4 1.4 2 50
1220 2 40 66 84 2 30
1320 3 60 86 104 2 30
PZ 1122 22 1 22 25 21.5 22 5.5 48 22 9 66 1.4 2 20
1222 2 44 70 88 2 10
1322 3 66 92 110 2 10
PZ 1125 25 1 25 25 24.5 25 5.5 52 22.5 9 70 1.4 2 20
1225 2 50 77 95 2 20
1325 3 75 102 120 2 10
PZ 1128 28 1 28 30 27.5 28 5.5 58 25 10 78 1.6 3 20
1228 2 56 86 106 3 10
1328 3 84 114 134 3 10
PZ 1130 30 1 30 30 29.5 30 5.5 60 25 10 80 1.6 3 20
1230 2 60 90 110 3 10
1330 3 90 120 140 3 10
(単位mm)

カテゴリ-5目次に戻る HOMEへ
MASフレックス用サドル
001
材質:SPC
[単位mm]
呼称サイズ A B 両サドル e 片サドル t 適用フレックス
L P d L1 C
SD−10 SS−10 15.5 16 17 50 36 5.2×7 5.2 35 7.0 1.0 MAS−10
SD−12 SS−12 18 18 19.5 52 38.0 5.2×7 5.2 37 7.0 1.0 MAS−12
SD−16 SS−16 21.5 20 23 55.5 41.5 5.2×7 5.2 40.5 7.0 1.0 MAS−16
SD−22 SS−22 26.5 22 28 62 48 5.2×7 5.2 46.5 7.0 1.0 MAS−22
SD−28 SS−28 33.5 30 35 70 56 5,2×7 5.2 54 7.0 1.2 MAS−28
SD−36 SS−36 42 30 44 80 66.0 6.2×8 6.2 63.5 7.0 1.4 MAS−36
SD−42 SS−42 48.5 35 50.5 88 72 6.2×8 6.2 71 7.0 1.4 MAS−42
SD−54 SS−54 60 40 62 104 88 6.2×8 6.2 84.5 7.0 1.4 MAS−54
SD−70 * 73 40 75 115 97 8.2×10 8.2 * * 1.4 MAS-70
