P.1126

カテゴリ-5目次に戻る HOMEへ
MF-CrF クロムフリー鋼 001
呼称サイズ 内径/外径 定尺1巻の長さ 接続対応コネクター
最小内径 最大外径
mm mm m
MF-10CrF 10.0 13.9 50 Fコネクター
MF-12CrF 12.3 16.4 50
MF-16CrF 15.8 19.8 50
MF-22CrF 20.8 25.1 30
MF-28CrF 26.4 31.6 30
MF-36CrF 35.0 40.4 20
MF-42CrF 40.0 45.8 20
MF-54CrF 51.3 57.8 20

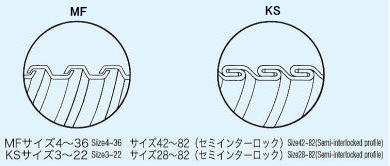

MFフレックス MF 亜鉛メッキ
呼称サイズ 内径/外径 定尺1巻の長さ 接続対応コネクター
最小内径 最大外径
mm mm m
MF-4 4.0 6.0 100 Fコネクター
MF-6 6.0 8.0 100
MF-8 8.0 10.0 100
MF-10 10.0 13.9 50
MF-12 12.3 16.4 50
MF-16 15.8 19.8 50
MF-22 20.8 25.1 30
MF-28 26.4 31.6 30
MF-36 35.0 40.4 20
MF-42 40.0 45.8 20
MF-54 51.3 57.8 20
MF-70 63.0 70.4 10
MF-82 78.0 86.3 10

Fコネクター 001
■特長
MFフレックスに接続することができます。
■材質
C3604
CAC202
■保護等級
IP40

型式 ネジB φd(mm) φD(mm) C(mm) L(mm) N(mm)
ネジサイズ 外径
F-4 M-8 8.0 2.5 12.0 8 18 1
F-6 M-10 10.0 4.5 14.0 8 20 1
F-8 M-14 14.0 6.5 16.0 8 25 1
F-10 G-16 20.9 8.0 26.0 12 26 1
F-12 G-16 20.9 10.5 26.0 12 26 1
F-16 G-16 20.9 13.5 26.0 12 28 1
F-22 G-22 26.4 18.5 32.0 13 29 1
F-28 G-28 33.2 24.0 40.0 14 33 1
F-36 G-36 41.9 32.5 50.0 15 45 2
F-42 G-42 47.8 37.5 55.0 18 50 2
F-54 G-54 59.6 48.5 68.3 20 55 2
F-70 G-70 75.1 60.0 84.2 25 60 2
F-82 G-82 87.8 75.0 101.0 25 65 2
F-70/F-82はKCP及びMASフレックスに接続できます。
