逆流防止弁　トマル 374
トマル 特徴
● ボディが一体型で、部品点数が少なく低コスト。
● 流量抵抗の少ない弁体構造となっている。
● 低クラッキング圧力、低圧力作動が可能。
● 圧力損失が少ないため、より多くの流量が流せる。
部品名 材質
　①ボディ SUS304/BsBM
　②Oリング フッ素ゴム
　③スプリング SUS304
　④弁体 SUS304
仕様表
型　式 TOM-02 TOM-03 TOM-04
オリフィス φ6 φ8 φ10
接続口径 Rc 1/4 Rc 3/8 Rc 1/2
使用流体 空気・水
クラッキング圧力 15KPa
使用温度 0～60℃
最高使用圧力
 0.5MPa
ボディ材質 SUS304/BsBM　
Ｏリング材質 フッ素ゴム
スプリング材質 SUS304
弁体材質 SUS304
全　長(mm) 49 49 55
六角対辺(mm) 17 23 26

※真鍮製のみRoHS非対応となります

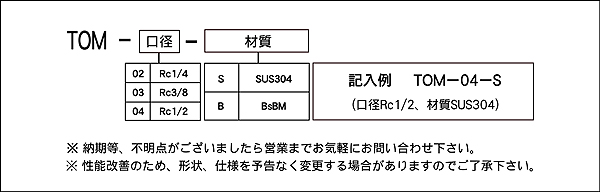

注文形式
注文形式
