配管接続クランプ 「しめ太」 374
しめ太 省スペース型 3点可動式 クランプ
■ つまみを締めるだけで配管の接続ができ、工具が不要。軽く、小回りが利くため配管のメンテナンスやオーバーホールの大幅な時間短縮に最適。
■ 高性能エンジニアリングプラスチックを使用。錆や浸食の心配がない。
■ 市販品の塩ビパイプや様々な配管材料と接続が可能。粉体・流体などあらゆる分野で活用できる。
Rクランプ 部品名 材 質
Rクランプ @ボディ 樹脂(エンジニアリングプラスチック)
Aつまみ 樹脂(エンジニアリングプラスチック
Bワッシャ SUS304
Cクランプ座 樹脂(エンジニアリングプラスチック)
Dクランプボルト SUS304
Eピン SUS304
Fリンク SUS304
最高使用圧力 0.99MPa
本体色 ブラック
フランジ種類
※異種配管に便利なフランジやソケットを選択可能
タイプ/サイズ NW16 NW25 NW40 NW50
SUS ブランクフランジ
メタルアダプタ
Rcネジ付きフランジ - ○(1/2) ○(1) ○(1-1/2)
タイプ/サイズ NW16 NW25 NW40 NW50
樹脂 ブランクフランジ
ソケットフランジ - - ○16A/○25A ○40A
インナー・アウター
セットリング
- ○(1/2) ○(1) ○(1-1/2)

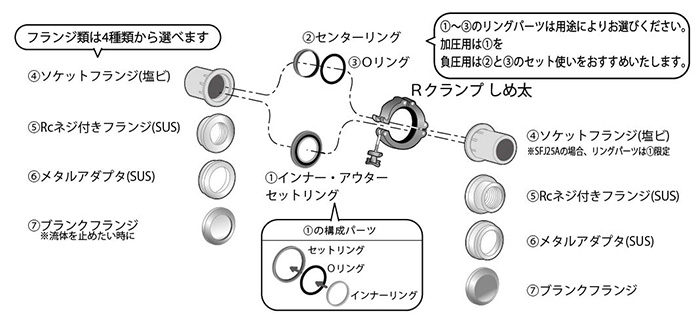

組付例
*NWフランジSUSタイプタイプはTig溶接にて配管へ接続が可能。
*PTネジ付きフランジは、鋼管・樹脂管等へのネジ込み配管にて接続が可能。
*NWフランジ樹脂タイプは溶剤による接着剤にて塩ビ管への接続が可能です。

■Rクランプ
Rクランプ ■ 材質は上表参照。 Rクランプ
寸 法 表
サイズ 型 式 A φB C D E F
NW16 RCJ16 59 φ22 75 49 23 20
NW25 RCJ25 69 φ32 80 49 27 20
NW40 RCJ40 83 φ47 86 49 35 20
NW50 RCJ50 103 φ67 97 49 45 20

■インナー・アウターセットリング
インナー・アウターセットリング ■ 材質は樹脂です。 インナー・アウターセットリング
寸 法 表
サイズ 型 式 φA φB φC D E
NW16 ORJ16 φ15 φ32.2 φ30.2 3.9 8
NW25 ORJ25 φ24 φ42.2 φ40.2 3.9 8
NW40 ORJ40 φ36 φ57.2 φ55.2 3.9 8
NW50 ORJ50 φ49 φ77.2 φ75.2 3.9 8

■センターリング
センターリング ■ 材質は樹脂(J) or SUS304(S)があります。(SUS304はオプションとなります。) センターリング
寸 法 表
サイズ 型 式 φA φB φC D
NW16 RNW16J or RNW16S φ19.3 φ17 φ15 8
NW25 RNW25J or RNW25S φ29.7 φ26 φ24 8
NW40 RNW40J or RNW40S φ44.2 φ41 φ39 8
NW50 RNW50J or RNW50S φ56.7 φ52 φ50 8

■ブランクフランジ
ブランクフランジ ■ 材質は樹脂(J) or SUS304(S)があります。(SUS304はオプションとなります。) ブランクフランジ
寸 法 表
サイズ 型 式 A φB φC
NW16 BFJ16 or BFS16 6 φ17.2 φ30
NW25 BFJ25 or BFS25 6 φ26.2 φ40
NW40 BFJ40 or BFS40 6 φ41.2 φ55
NW50 BFJ50 or BFS50 6 φ52.2 φ75

■ソケットフランジ  ※生産中止品
ソケットフランジ ■ 材質は硬質塩ビです。
■ 硬質塩化ビニールパイプとの溶剤接着用フランジです。
■ フランジシール面外径および内径は、ブランクフランジのφBとφCと同寸法です。

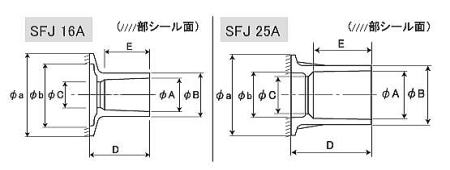

ソケットフランジ
寸 法 表
サイズ 型 式 φA φB φC φD E F 適用パイプ(呼び径)
NW40 SFJ16A φ22.40 φ29 φ55 φ16 40 30 16A
NW40 SFJ25A φ32.55 φ40 φ55 φ25 55 40 25A
NW50 SFJ40A φ48.70 φ57 φ75 φ40 70 55 40A

※こちらの製品は、現在生産中止品です。(2019年4月11日)


■Rcネジ付きフランジ
Rcネジ付きフランジ ■ 材質はSUS304です。
■ フランジシール面外径および内径は、メタルアダプタのφAとφBと同寸法です。
Rcネジ付きフランジ
寸 法 表
サイズ 型 式 φA φB Rc D E F
NW25 SF25-1/2 φ28 φ16.0 1/2 26 15 25
NW40 SF40-1 φ42 φ29.2 1 30 15 39
NW50 SF50-1 1/2 φ58 φ42.5 1 1/2 30 15 54

■メタルアダプタ
メタルアダプタ ■ 材質はSUS304です。
■ 適用パイプJIS-G3459
メタルアダプタ
寸 法 表
サイズ 型 式 φA φB φC φD T 適用パイプ
NW16 WFV16 φ30 φ17.2 φ16 φ19.1 10 φ19.1×φ16
NW25 WFV25 φ40 φ26.2 φ23.9 φ27.2 10 φ27.2×φ23.9
NW40 WFV40 φ55 φ41.2 φ39.4 φ42.7 10 φ42.7×φ39.4
NW50 WFV50 φ75 φ52.2 φ57.2 φ60.5 10 φ60.5×φ57.2

■Oリング
Oリング ■ 材質はバイトン(V) or ネオプレン(N)があります。 Oリング
寸 法 表
サイズ 型 式 φD φd
NW16 0V16 or 0N16 φ18 φ5
NW25 0V25 or 0N25 φ28 φ5
NW40 0V40 or 0N40 φ41 φ5.33
NW50 0V50 or 0N50 φ53 φ5.33
