フリーポートマニフォールド 374
フリマニ ●各配管取り出し口を4方向自由に選べる。
●シャフトの長さを変更することで2〜10連数まで対応できる。
●バルブ、電磁弁、流量センサーなど多彩なバリエーションの物を直接取り付けることができ、狭いスペースでも配管が可能。
●連結部分にOリングシールを使用することで従来のねじ込みによる寸法のバラツキや溶接マニフォールド特有の歪みがなく、正確な寸法で配管設計ができ、脱着も簡単。
仕 様
使用流体 工業用水、水、エアー
最高使用圧力 0.97MPa
流体温度 0〜90℃
接続口径 Rc 3/4(母管)・Rc 3/8(枝管)
接液部材質 SUS304
連数 最小2連〜最大10連
Oリング材質 フッ素ゴム
Oリングサイズ AS568-119

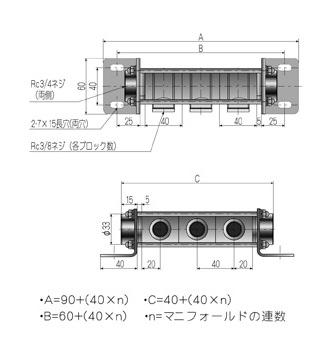

外観寸法図
外観寸法
