水フィルター 1Fシリーズ 374
水フィルター ☆一目で交換時期のわかる透明フィルター
■ 配管内の流体をフィルターカートリッジに通す事でゴミ(金属片、砂塵、シールテープなど)を除去。
■ ハウジングが透明のため、流体内のゴミ、汚れをチェックできる。
■ メンテナンス時、配管を外さずにフィルターカートリッジの交換ができる。
■ ヘッド材質は樹脂とステンレスの2種類。

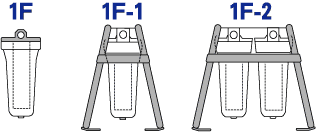

■ 専用スタンドスタンドは1連と2連の2タイプ。
仕 様
フィルタータイプ 型 式 MODEL 1F
MODEL 1F-1
MODEL 1F-2
最高使用圧力 0.79MPa(20℃)
流体温度 5〜40℃
接続口径 IN Rc3/4
OUT Rc3/4

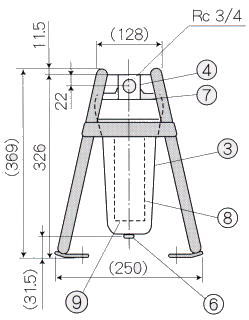

寸法図
No. 主要備品 MODEL 材質
1F 1F-1 1F-2
@ 1F-1用スタンド - 1 - パイプ グレー色塗装
A 1F-2用スタンド - - 1 パイプ グレー色塗装
B ハウジング 1 1 2 透明強化AS樹脂
C ヘッド 1 1 2 強化特殊ABS樹脂(SUS304 オプション)
D フィルター銘板 - 1 2 アルミニウム(SUSタイプ)
E ドレンプラグ 1 1 2 ABS樹脂
F Dパッキン 1 1 2 ネオプレン(フッ素ゴム:オプション)
G フィルターカートリッジ(250ml) 1 1 2 ポリプロピレン
H フィルターシェル(Tパッキン) 1 1 2 樹脂
オプション
*IN/OUTの圧力計取り付け
※透明AS樹脂は経年変化(変色・ひずみ等)を起こすことがありますので、使用圧力を0.3MPa以下に抑えて頂くことで、より長い期間ご使用いただけます。

フィルターパーツ ※水フィルター1Fシリーズは、各パーツ単位での販売も行っております。
1F-1スタンド 1F-2スタンド ハウジング(樹脂) ヘッド(樹脂) ヘッド(SUS)
1F-1スタンド 1F-2スタンド ハウジング 樹脂ヘッド SUSヘッド
フィルターカートリッジ フィルターシェル Dパッキン 取り付け金具 ドレンプラグ
カートリッジ フィルターシェル Dパッキン 取り付け金具 ドレンプラグ
フィルターレンチ(フィルター交換用工具)
カートリッジの交換やメンテナンスの際にご利用下さい。

フィルターカートリッジ フィルターカートリッジは濾過精度に合わせてお選び下さい。

型 式 EX-1 EX-5 EX-10 EX-25 EX-50 EX-75 EX-100 EX-150 EX-200

ろ過精度
(マイクロメートル)

1 5 10 25 50 75 100 150 200
※ 75マイクロメートルのみポリエチレンカバー付きがあります。
■ろ過精度

表面ろ過のため、深層型ろ材に比べ、空孔径がより均一であり精度の信頼性も高く、ろ材及び離型剤などのろ液への移行がありません。

■ろ過流量
ろ材の厚さが9mm以下のため抵抗が少なく、ろ過精度が高くても圧力損失は非常に小さいので、多流量が容易に得られます。

■強  度
ろ材の引裂強度が大きいので、補足された粒子はろ液中に再飛散せず、圧環強度としての差圧限界強度は、0.4MPaまで使用可能です。

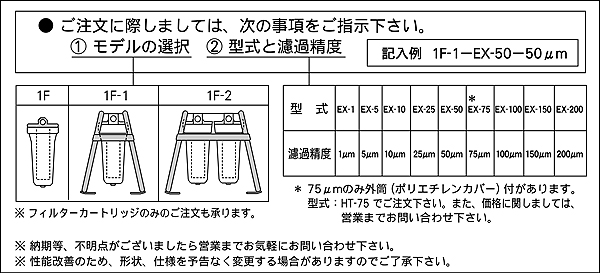

注文形式
注文形式
