P.860
|
|||
| ホース用継手 スーパーカンタッチ 大口径用 継手 |  374 |
 |
■
継手本体とホース差込部を分離することで、ホースを抜き差しする際に起きるホースの軟化と内面の傷による水漏れ、ホース抜けを完全に防止。 ■ インサートスリーブとＯリングシール構造により、流路抵抗を最小限にし、効率の良い配管が可能。 ■ 大口径配管の圧力に耐える、二重のリング構造。2つのリングがしっかりとホースを締め込み、ホース抜けを防止。 ■ 継手とホースの共廻りを防ぐ、スラストリング。配管作業の効率アップ。 ※材質が真鍮製のみＲＯＨＳ非対応となります。 |
| 仕 様 |
| 最高使用圧力 | 1 MPa ※使用するホースの使用圧力範囲でご使用下さい。 |
| 引張力 | 400 N以上（40kg以上） |

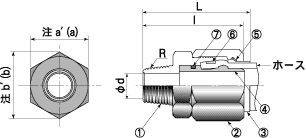

| 寸 法 図 |
 |
品 名 | 材 質 |
| ①ボディ | BsBM/SUS304 | |
| ②ナット | BsBM/SUS304 | |
| ③バックリング | ポリアセタール | |
| ④インサートスリーブ | SUS304 | |
| ⑤スラストリング | ポリアセタール | |
| ⑥フロントリング | ポリアセタール | |
| ⑦Ｏリング | ネオプレン/フッ素ゴム |
| 寸 法 表 |
| 型 式 | Ｒ | Ｌ | ｌ | φd | 適用ホース 内径×外径 |
ナット | ボディ | Oリング | ||
| a | b | a' | b' | |||||||
| TH38-1 1/2 | 1 1/2 | 89.5 | 79 | 35 | φ38×48 | 65 | 75.0 | 60 | 69.0 | P38 |
| TH45-1 1/2 | 1 1/2 | 93.5 | 83 | 38 | φ45×56 | 75 | 86.6 | 70 | 80.8 | P45 |
| TH50-2 | 2 | 117.4 | 107 | 46 | φ50×62 | 80 | 92.4 | 75 | 86.6 | P50 |
※ボディとナットの六角対辺は異なります。

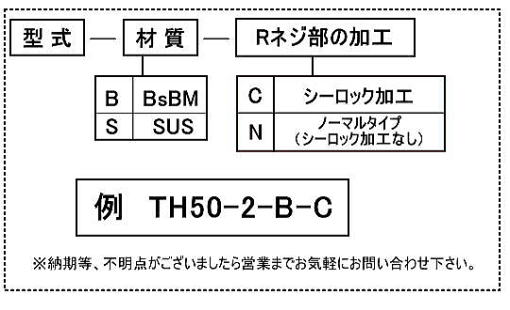

| 注文形式 |
 |
<FAX問合せ用紙のダウンロード>
