テトラタッチ E374
テトラタッチ ■ ネジ穴付フランジが一体となっているため、パネル取付けが容易。
■ パネルからの取付け・取外しが簡単。
■ 流体の分配・集合がテトラタッチ１つでできるため、省スペース化・コストダウンが可能。
仕　様
最高使用圧力 3.5MPa
材　質 BsBM

パネルタッチ・トップタッチ寸法図

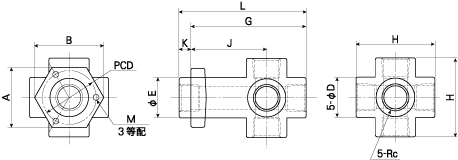

テトラプタッチ寸法図


テトラタッチ(材質BsBM)寸法表
型　式 口径Rc A B PCD φD φE G H J K L M
TTV03 3/8 36 41.5 φ33 φ23 φ23 68 46 45 7 75 M4
TTV04 1/2 44 50.8 φ38 φ27 φ27 80 56 53 12 92 M5

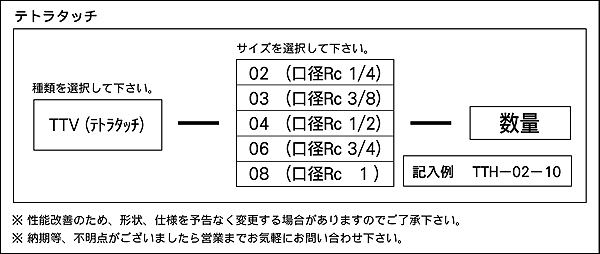

注文形式
注文形式
