ホース用継手 らくだ継手 374
らくだ継手 ■ 3点の部品とホースの組み付けに工具は不要。
■ 軽ボディはポリプロピレン、SUS、BsBM から選択でき、用途に応じた使用ができる。
■ 継手全体を樹脂(ポリプロピレン)で製作してあるため、低価格にて提供。
■ 薬液に使用可能。錆や腐食の心配はない。


※材質が真鍮製のみROHS非対応となります。
仕 様
最高使用圧力 0.3 MPa ※配管設計の際は、上記最高使用圧力を参考にして下さい。
寸 法 図
らくだ継手寸法図 品 名 材 質
@ボディ ポリプロピレン/BsBM/SUS304
Aスリットリング ポリプロピレン
Bアウターリング ポリプロピレン
寸 法 表
型 式 φD φd 適用ホース内径×外径 a b
らくだ8-13-1/4 1/4 47.0 12.0 23.6 5.0 φ8×13.5 17 19.6
らくだ9-15-1/4 1/4 49.0 12.0 28.4 6.0 φ9×15 17 19.6
らくだ9-15-3/8 3/8 49.0 13.0 28.4 6.0 φ9×15 22 25.4
らくだ10-16-1/4 1/4 48.0 12.0 28.4 6.0 φ10×16 22 25.4
らくだ10-16-3/8 3/8 49.0 13.0 28.4 6.0 φ10×16 22 25.4
らくだ12-17-3/8 3/8 54.6 13.0 32.6 8.0 φ12×17 22 25.4
らくだ12-17-1/2 1/2 57.6 16.0 32.6 8.0 φ12×17 30 34.6
らくだ12-18-3/8 3/8 54.2 13.0 34.0 8.0 φ12×18 22 24.5
らくだ12-18-1/2 1/2 57.2 16.0 34.0 8.0 φ12×18 30 34.6
らくだ12-19-3/8 3/8 54.6 13.0 35.0 8.0 φ12×19 22 25.4
らくだ12-19-1/2 1/2 57.6 16.0 35.0 8.0 φ12×19 30 34.6
らくだ15-21-1/2 1/2 61.5 17.0 35.0 9.5 φ15×21 30 34.6
らくだ15-22-1/2 1/2 61.5 17.0 35.8 9.5 φ15×22 30 34.6

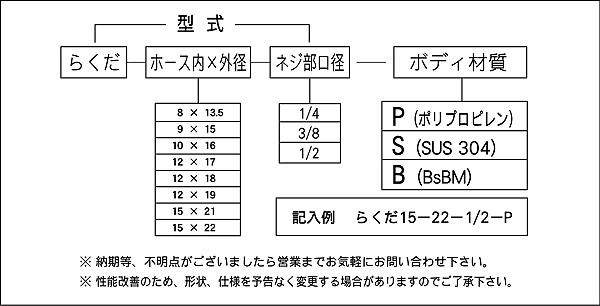

注文形式
