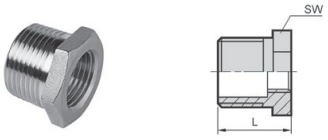

R-9 ブッシング

材質 : SCS13(SUS304相当)


型式R-9 単位:mm
SIZE L  SW
オス メス
1/4"×1/8" 15.2 16.0
3/8"×1/8" 16.5 18.0
3/8"×1/4" 16.5 18.0
1/2"×1/8" 21.0 26.0
1/2"×1/4" 21.0 26.0
1/2"×3/8" 21.0 26.0
3/4"×1/8" 24.0 30.0
3/4"×1/4" 24.0 30.0
3/4"×3/8" 24.0 30.0
3/4"×1/2" 24.0 30.0
1"×1/8" 27.0 35.0
1"×1/4" 27.0 35.0
1"×3/8" 27.0 35.0
1"×1/2" 27.0 35.0
1"×3/4" 27.0 35.0
1-1/4"×1/4" 30.0 45.0
1-1/4"×3/8" 30.0 45.0
1-1/4"×1/2" 30.0 45.0
1-1/4"×3/4" 30.0 45.0
1-1/4"×1" 30.0 45.0
1-1/2"×3/8" 38.0 52.0
1-1/2"×1/2" 38.0 52.0
1-1/2"×3/4" 38.0 52.0

型式R-9 単位:mm
SIZE L  SW
オス メス
1-1/2"×1" 38.0 52.0
1-1/2"×1-1/4" 38.0 52.0
2×1/4" 36.0 63.0
2×3/8" 36.0 63.0
2×1/2" 36.0 63.0
2×3/4" 36.0 63.0
2×1" 36.0 63.0
2"×1-1/4" 36.0 63.0
2"×1-1/2" 36.0 63.0
2-1/2"×1" 45.0 81.0
2-1/2"×1-1/4" 45.0 81.0
2-1/2"×1-1/2" 45.0 81.0
2-1/2"×2" 45.0 81.0
3"×1" 46.5 94.5
3"×1-1/4" 46.5 94.5
3"×1-1/2" 47.0 95.0
3"×2" 47.0 95.0
3"×2-1/2" 47.0 95.0
4"×1-1/4" 51.5 120.0
4"×1-1/2" 51.5 120.0
4"×2" 52.0 120.0
4"×1-1/2" 52.0 120.0
4"×3" 52.0 120.0
※赤字の製品に関しては受注生産品

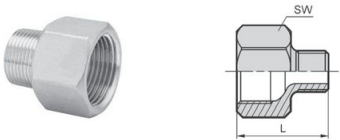

R-9A 径違いオス×メスソケット

材質 : SCS13(SUS304相当)


型式R-9A 単位:mm
SIZE L  SW
メス オス
1/4"×1/8" 27.0 17.0
3/8"×1/8" 29.0 21.0
3/8"×1/4" 30.5 21.0
1/2"×1/8" 32.5 26.0
1/2"×1/4" 34.0 26.0
1/2"×3/8" 34.5 26.0
3/4"×1/8" 33.5 32.0
3/4"×1/4" 35.0 32.0
3/4"×3/8" 35.5 32.0
3/4"×1/2" 38.5 32.0
1"×1/8" 36.5 38.0
1"×1/4" 38.0 38.0
1"×3/8" 38.5 38.0
1"×1/2" 41.0 38.0
1"×3/4" 44.0 38.0
1-1/4"×1/4" 40.0 50.0
1-1/4"×3/8" 40.0 50.0
型式R-9A 単位:mm
SIZE L  SW
メス オス
1-1/4"×1/2" 42.5 50.0
1-1/4"×3/4" 45.0 50.0
1-1/4"×1" 47.0 50.0
1-1/2"×1/4" 41.0 54.0
1-1/2"×3/8" 42.0 54.0
1-1/2"×1/2" 45.0 54.0
1-1/2"×3/4" 46.0 54.0
1-1/2"×1" 48.0 54.0
1-1/2"×1-1/4" 50.0 54.0
2"×1/4" 44.5 68.0
2"×3/8" 31.0 68.0
2"×1/2" 49.0 68.0
2"×3/4" 51.0 68.0
2×1" 51.0 68.0
2"×1-1/4" 53.0 68.0
2"×1-1/2" 54.0 68.0

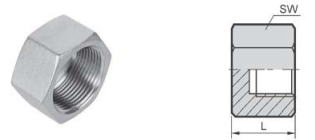

R-10 六角キャップ

材質 : SCS13(SUS304相当)


型式R-10 単位:mm
SIZE L SW
1/8" 13.0 15.0
1/4" 17.0 18.0
3/8" 19.0 21.0
1/2" 20.0 27.0
3/4" 24.0 30.0
1" 25.0 38.0
1-1/4" 28.0 50.0
1-1/2" 28.0 55.0
2" 34.0 70.0
2-1/2" 40.0 92.0
3" 45.0 109.0
4" 50.0 132.0
※赤字の製品に関しては受注生産品


 R-10A 丸キャップ (生産中止 2020年4月6日)

材質 : SCS13(SUS304相当)


型式R-10A 単位:mm
SIZE φA L
1/8" 18.0 15.0
1/4" 21.0 17.0
3/8" 24.0 17.0
1/2" 27.3 19.0
3/4" 35.0 24.0
1" 42.0 29.0
1-1/4" 52.0 33.0
1-1/2" 57.5 34.0
2" 69.3 38.0
2-1/2" 92.0 41.0
3" 106.0 47.0
4" 134.0 53.0



 R-10B 溶接用丸キャップ (生産中止 2020年4月6日)

材質 : SCS13(SUS304相当)


型式R-10B 単位:mm
SIZE φA φB L
1/8" 18.1 11.0 14.0
1/4" 21.1 14.4 17.0
3/8" 24.8 17.8 17.0
1/2" 27.5 22.0 19.0
3/4" 35.4 27.4 24.0
1" 42.1 34.1 29.0
1-1/4" 52.6 42.9 33.0
1-1/2" 57.7 48.9 34.0
2" 69.9 61.4 38.0
