P.1414
カテゴリ-21目次に戻る ブッシング類&配管部品 ステンレス製配管用継手 HOMEへ

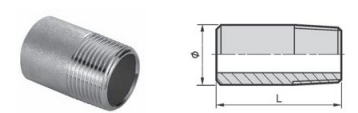

R-7F 片長ニップル

材質 : SCS13(SUS304相当)
型式R-7F 単位:mm
型式 SIZE φ
1/8" 1/8" 10.4 50/75/100/125/150/200
1/4" 1/4" 13.8 50/75/100/125/150/200
3/8" 3/8" 17.3 50/75/100/125/150/200
1/2" 1/2" 21.7 50/75/100/125/150/200
3/4" 3/4" 27.1 50/75/100/125/150/200
1" 1" 34.0 50/75/100/125/150/200
1-1/4" 1-1/4" 42.8 75/100/125/150/200
1-1/2" 1-1/2" 48.5 75/100/125/150/200
2" 2" 60.5 75/100/125/150/200

R-7G ニップル
材質 : SCS13(SUS304相当)
型式R-7G 単位:mm
SIZE φ
1/8" 7.6 24.0
1/4" 9.8 26.0
3/8" 13.0 28.0
1/2" 16.6 34.0
3/4" 22.0 38.0
1" 27.8 42.0
1-1/4" 36.4 50.0
1-1/2" 42.5 50.0
2" 53.2 58.0

R-7H ホースジョイント (生産中止 2014年11月13日)

材質 : SCS13(SUS304相当)
型式R-7H 単位:mm
SIZE φ φA φB L L1 C C1
1/8" 6.0 3.0 4.0 48.0 18.0 14.0 12.0
1/8" 7.0 4.0 5.5 48.0 20.0 14.0 12.0
1/4" 8.0 5.0 7.0 55.5 23.0 17.0 14.0
1/4" 9.0 5.5 7.0 55.5 23.0 17.0 14.0
3/8" 10.5 6.0 10.0 62.0 25.0 19.0 17.0
1/2" 14.0 10.0 12.0 76.0 30.0 24.0 22.0
3/4" 21.0 15.0 17.0 84.0 35.0 30.0 27.0
1" 27.0 20.0 23.0 98.0 42.0 38.0 35.0

R-8 六角プラグ(テーパーネジ)
R-8A 六角プラグ(平行ネジ)

材質 : SCS13(SUS304相当)
型式R-8・R-8A 単位:mm
SIZE SW
1/8" 17.0 12.0
1/4" 17.5 16.0
3/8" 18.0 20.0
1/2" 25.0 24.0
3/4" 26.0 30.0
1" 29.0 38.0
1-1/4" 35.0 46.0
1-1/2" 38.0 52.0
2" 39.0 65.0
2-1/2" 44.0 81.0
3" 54.0 94.0
4" 55.0 119.0
※赤字の製品に関しては受注生産品

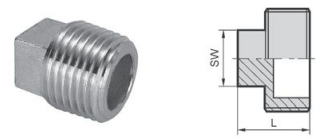

R-8B 四角プラグ

材質 : SCS13(SUS304相当)
型式R-8B 単位:mm
SIZE SW
1/8" 19.0 6×6
1/4" 20.0 9×9
3/8" 22.0 11×11
1/2" 25.0 13×13
3/4" 27.0 16×16
1" 32.0 20×20
1-1/4" 35.0 24×24
1-1/2" 36.0 25×25
2" 38.0 32×32
2-1/2" 48.0 42×42
3" 52.0 46×46
4" 62.0 58×58
※赤字の製品に関しては受注生産品
