 P.1412
カテゴリ-21目次に戻る ブッシング類&配管部品 ステンレス製配管用継手 HOMEへ
R-6M オス×メス丸ユニオン(PTFEガスケット)
(生産中止 2014年11月13日)

R-6P オス×メス丸ユニオン(面シール)(生産中止 2014年11月13日)

材質 : SCS13(SUS304相当)

型式R-6M 単位:mm
SIZE L SW
1/4" 50.0 28.5
3/8" 52.5 33.0
1/2" 61.5 38.5
3/4" 64.5 46.0
1" 71.5 51.0
1-1/4" 82.0 63.5
1-1/2" 95.0 75.0
2" 103.0 92.0
2-1/2" 123.0 110.0
3" 125.5 120.0

型式R-6P 単位:mm
SIZE L SW
1/4" 50.0 28.5
3/8" 52.5 33.0
1/2" 61.5 38.5
3/4" 64.5 46.0
1" 71.5 51.0
1-1/4" 82.0 63.5
1-1/2" 95.0 75.0
2" 103.0 92.0
2-1/2" 123.0 110.0
3" 125.5 120.0



R-6N 突合せ溶接用ユニオン(PTFEガスケット)
R-6Q 突合せ溶接用ユニオン(面シール)
(受注生産品)

(生産中止 2020年4月6日)

材質 : SCS13(SUS304相当)


型式R-6N 単位:mm
SIZE L SW
1/8" 37.0 28.5
1/4" 37.0 28.5
3/8" 39.6 33.0
1/2" 46.0 38.5
3/4" 48.1 46.0
1" 51.4 51.0
1-1/4" 59.5 63.5
1-1/2" 71.0 75.0
2" 76.5 92.0
2-1/2" 90.5 110.0
3" 89.0 120.0

型式R-6Q 単位:mm
SIZE L SW
1/8" 36.5 28.5
1/4" 36.5 28.5
3/8" 38.5 33.0
1/2" 45.2 38.5
3/4" 47.5 46.0
1" 51.0 51.0
1-1/4" 59.0 63.5
1-1/2" 70.0 75.0
2" 76.0 92.0
2-1/2" 90.0 110.0
3" 89.0 120.0



R-6R 差込溶接用ユニオン(受注生産品) (生産中止 2020年4月6日)

材質 : SCS13(SUS304相当)


型式R-6R 単位:mm
SIZE φB L SW
1/8" 11.0 29.0 25.0
1/4" 14.4 37.5 30.0
3/8" 17.8 38.0 35.0
1/2" 22.0 42.0 42.0
3/4" 27.4 50.4 47.0
1" 34.1 48.0 53.0
1-1/4" 42.9 59.0 71.0
1-1/2" 48.9 65.0 78.0
2" 61.4 69.0 92.0


R-6Y 六角ナットユニオン(生産中止 2014年11月13日)

材質 : SCS13(SUS304相当)


型式R-6Y 単位:mm
SIZE φB L SW
1/2" 60.0 24.0 27.0
3/4" 66.5 32.0 36.0
1" 74.0 41.0 41.0
1-1/4" 80.8 46.0 50.0
1-1/2" 82.0 55.0 60.0
2" 93.0 65.0 70.0

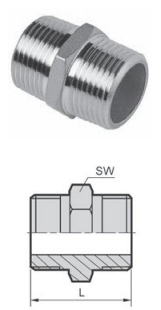

R-72 六角ニップル
 材質 : SCS13(SUS304相当)

型式R-72(NPT/PT) 単位:mm
SIZE L SW
1/8" 29.0 12.0
1/4" 32.5 17.0
3/8" 36.0 20.0
1/2" 42.5 26.0
3/4" 46.0 32.0
1" 51.5 38.0
1-1/4" 56.0 46.0
1-1/2" 60.0 52.5
2" 65.0 62.0
2-1/2" 80.0 79.0
3" 90.0 92.0
4" 107.0 118.0
※赤字の製品に関しては受注生産品
