P.1410
カテゴリ-21目次に戻る ブッシング類&配管部品 ステンレス製配管用継手 HOMEへ
R-5A 溶接用45°エルボ(受注生産品)

材質 : SCS13(SUS304相当)

型式R-5A 単位:mm
SIZE φA φB L
1/8" 18.0 11.0 18.0
1/4" 21.0 14.4 19.4
3/8" 25.0 17.8 20.0
1/2" 29.5 22.0 22.0
3/4" 35.6 27.2 25.0
1" 43.0 34.1 28.0
1-1/4" 52.4 42.9 33.0
1-1/2" 58.0 48.9 36.0
2" 72.0 61.4 43.0

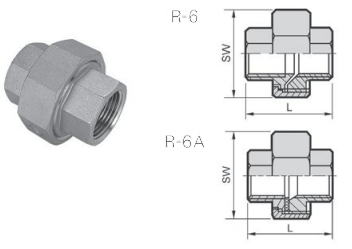

R-6 メス×メスユニオン(面シール)
R-6A メス×メスユニオン(PTFEガスケット)

材質 : SCS13(SUS304相当)


型式R-6 単位:mm
SIZE L SW
1/8" 29.0 25.0
1/4" 37.5 30.0
3/8" 38.0 35.0
1/2" 42.0 42.0
3/4" 50.4 47.0
1" 48.0 53.0
1-1/4" 59.0 71.0
1-1/2" 65.0 78.0
2" 69.0 92.0
2-1/2" 80.0 112.0
3" 88.0 127.0
4" 108.0 157.0
※赤字の製品に関しては受注生産品
型式R-6A 単位:mm
SIZE L SW
1/8" 29.0 25.0
1/4" 38.0 30.0
3/8" 37.0 35.0
1/2" 42.0 42.0
3/4" 50.4 47.0
1" 48.0 53.0
1-1/4" 59.0 71.0
1-1/2" 64.0 78.0
2" 69.0 92.0
2-1/2" 80.0 112.0
3" 88.0 126.0
4" 108.0 157.0

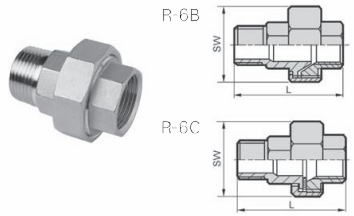

R-6B オス×メスユニオン(面シール)
R-6C オス×メスユニオン(PTFEガスケット)

材質 : SCS13(SUS304相当)


型式R-6B 単位:mm
SIZE L SW
1/8" 40.0 25.0
1/4" 50.0 30.0
3/8" 50.0 35.0
1/2" 58.0 42.0
3/4" 67.0 47.0
1" 68.3 53.0
1-1/4" 83.0 71.0
1-1/2" 86.3 78.0
2" 94.0 92.0
2-1/2" 113.3 112.0
3" 127.0 126.0
4" 154.5 157.0
※赤字の製品に関しては受注生産品
型式R-6C 単位:mm
SIZE L SW
1/8" 41.0 25.0
1/4" 50.0 30.0
3/8" 50.0 35.0
1/2" 58.0 42.0
3/4" 67.0 47.0
1" 69.0 53.0
1-1/4" 83.0 71.0
1-1/2" 87.0 78.0
2" 95.0 92.0
2-1/2" 113.3 112.0
3" 127.0 126.0
4" 154.5 157.0


R-6D 溶接用ユニオン(面シール) (生産中止 2014年11月13日)
R-6E 溶接用ユニオン(PTFEガスケット)
(受注生産品)

材質 : SCS13(SUS304相当)


型式R-6D 単位:mm
SIZE L SW
1/8" 29.0 25.0
1/4" 35.5 30.0
3/8" 38.0 35.0
1/2" 42.0 42.0
3/4" 50.4 47.0
1" 48.0 53.0
1-1/4" 59.0 71.0
1-1/2" 64.0 78.0
2" 69.0 92.0
2-1/2" 80.0 112.0
3" 88.0 126.0
4" 108.0 157.0
型式R-6E 単位:mm
SIZE L SW
1/8" 29.0 25.0
1/4" 35.5 30.0
3/8" 38.0 35.0
1/2" 41.0 42.0
3/4" 50.0 47.0
1" 48.0 53.0
1-1/4" 59.0 71.0
1-1/2" 64.0 78.0
2" 68.0 92.0
2-1/2" 80.0 112.0
3" 88.0 126.0
4" 108.0 157.0
