P.1407
カテゴリ-21目次に戻る ブッシング類&配管部品 ステンレス製配管用継手 HOMEへ

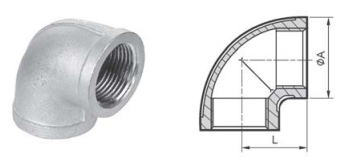

R-1 90°エルボ
材質 : SCS13(SUS304相当)
型式R-1 単位:mm
SIZE φA L
1/8" 17.0 19.0
1/4" 21.3 21.0
3/8" 23.5 21.3
1/2" 29.0 27.0
3/4" 36.0 33.0
1" 43.0 38.0
1-1/4" 52.0 45.0
1-1/2" 58.5 50.0
2" 71.5 57.0
2-1/2" 87.0 69.7
3" 99.5 77.0
4" 126.0 98.2
※赤字の製品に関しては受注生産品

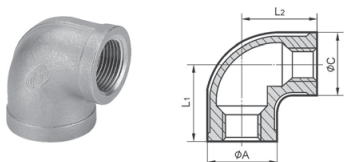

 R-1A 径違い90° エルボ

  材質 : SCS13(SUS304相当)

型式R-1A 単位:mm
SAIZE φA φB L1 L2
1/4"×1/8" 21.0 17.1 22.3 23.0
3/8"×1/4" 26.0 22.0 20.0 22.0
1/2"×1/4" 30.0 22.0 24.0 24.0
1/2"×3/8" 29.2 25.1 25.7 25.5
3/4"×3/8" 36.0 26.0 28.0 28.0
3/4"×1/2" 36.5 29.0 34.0 28.0
1"×1/2" 43.0 29.3 32.0 34.0
1"×3/4" 44.3 37.0 37.5 33.4
1-1/4"×3/4" 53.0 36.0 38.0 40.0
1-1/4"×1" 53.0 43.2 39.5 40.5
1-1/2"×1" 60.0 44.0 41.5 45.0
1-1/2"×1-1/4" 60.0 53.0 45.0 48.0
2"×1-1/4" 73.0 53.0 48.0 54.0
2"×1-1/2" 73.0 60.0 52.0 55.0


 R-1B 溶接用90°エルボ(生産中止 2020年4月6日)
  材質 : SCS13(SUS304相当)

型式R-1B 単位:mm
SAIZE φA φB L
1/8" 17.0 11.0 19.0
1/4" 21.3 14.4 21.0
3/8" 23.5 17.8 21.3
1/2" 29.0 22.0 27.0
3/4" 36.0 27.4 33.0
1" 43.0 34.1 38.0
1-1/4" 52.0 42.9 45.0
1-1/2" 58.5 48.9 50.0
2" 71.5 61.4 57.0


R-1C ステー付き45° エルボ(生産中止 2014年11月13日)


材質 : SCS13(SUS304相当)

型式R-1C 単位:mm
SAIZE α  L
1/2" 45° 22.8
1/2" 60° 25.6
1/2" 75° 28.5
1/2" 90° 27.7



R-1D 帯ナシ90°エルボ(生産中止 2014年11月13日)
  材質 : SCS13(SUS304相当)

型式R-1D 単位:mm
SAIZE φA L
1/8" 15.0 17.0
1/4" 19.0 19.0
3/8" 23.0 23.0
1/2" 27.0 27.0
3/4" 33.0 32.0
1" 41.0 38.0
1-1/4" 50.0 46.0
1-1/2" 56.0 48.0
2" 69.0 57.0
