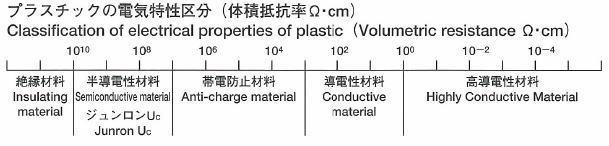

ジュンロン®Uc(半導電性透明ポリウレタンチューブ） 021/056/106
■特徴
●透明性があります。
●流体を汚しません。
●静電気が滞留せずチリやホコリが付きにくくまた、静電火花が飛びません。
●軽量で柔軟性に富んでいます。

■用途
●クリーン環境内にて絶縁流体を移送するライン。
●帯電をきらう空気圧機器チューブライン。
●使用温度範囲：−20℃〜60℃（空気）
型番 チューブ寸法
外径ｘ内径(mm）		 破壊圧力23℃ 最高使用圧力 最小曲げ半径
(mm)		 標準条長
(m)
MPa kgf/cm2 MPa kgf/cm2
25C-04 4x2.5 2.7 28 <0.58 <6 10 20
25C-06 6x4 2.3 24 <0.58 <6 14 20
25C-08 8x5 2.7 28 <0.58 <6 16 20
25C-10 10x6.5 2.4 25 <0.58 <6 22 20
25C-12 12x8 2.3 24 <0.58 <6 28 20
注文方法：コードと巻数をご指定下さい。　例）25C-06 1巻
定尺販売のみ

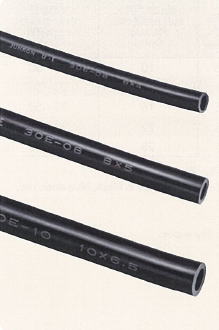

ジュンロン®Uセミコンダクティブ
(半導電性透明ポリウレタンチューブ）		 021/056/106
■特徴
●静電気が滞留せずチリやホコリが付きにくい。また、静電火花が飛びません。
●機械的強度が優れ、特に耐摩耗性、耐屈曲疲労性が優れています。
●軽量で柔軟性に富んでいます。

■用途
●帯電をきらう空気圧機器チューブライン。
●使用温度範囲：−20℃〜60℃（空気）
型番 チューブ寸法
外径ｘ内径(mm）		 破壊圧力
23℃		 最高使用圧力 最小曲げ半径
(mm)		 標準条長
(m)
MPa kgf/cm2 MPa kgf/cm2
30E-04 4x2.5 2.4 25 <0.58 <6 10 50
30E-06 6x4 2.4 25 <0.58 <6 14 50
30E-08 8x5 2.4 25 <0.58 <6 16 50
30E-10 10x6.5 2.4 25 <0.58 <6 22 50
30E-12 12x8 2.4 25 <0.58 <6 28 50
注文方法：コードと巻数をご指定下さい。　例）30E-06 1巻
定尺販売のみ

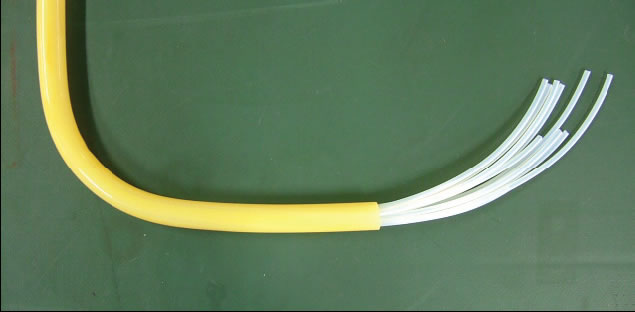

ジュンロンUF （ポリウレタンミクロチューブ） 021/056/106
■ 特 長
●機械的強度、特に耐摩耗性が優れています。
●柔軟でしかも高反発弾性を持っています。
●耐油性・耐候性に優れています。
●有毒物質溶出のおそれがありません。
●曲げ半径が小さく作業性に優れています。

■ 用 途
●使用流体：空気･水
　＊水道水を通水の際は残留塩素による影響があります。
●使用温度範囲：−20℃〜60℃（空気		 ジュンロンUF （ポリウレタンミクロチューブ）
コード 内径 外径 破壊圧力（23℃） 最高使用圧力（23℃） 最小曲げ半径 定尺 標準色
mm mm MPa （kgf/cm2） MPa（kgf/cm2） mm m 透明
UF-M016 0.8 1.6 3.6 37 <0.88(9) 5 100 ○
UF-M020 1 2 3.6 37 5 ○
UF-M025 1.2 2.5 3.6 37 7 ○
UF-M030 1.5 3 3.6 37 7 ○
UF-M035 2 3.5 3.2 33 <0.68(7) 10 ○
注文方法：コードと巻数をご指定下さい。　例）UF-M016 1巻
定尺販売のみ
ジュンロンUF （耐水軟質ポリウレタンチューブ） 021/056/106
■ 特 長
●機械的強度、特に耐摩耗性が優れています。
●柔軟でしかも高反発弾性を持っています。
●耐油性・耐候性に優れています。
●有毒物質溶出のおそれがありません。
●曲げ半径が小さく作業性に優れています。

■ 用 途
●使用流体：空気･水
　＊水道水を通水の際は残留塩素による影響があります。
●使用温度範囲：−20℃〜60℃（空気）　0〜50℃（水）		 ジュンロンUF （耐水軟質ポリウレタンチューブ）
コード 型式 内径 外径 破壊圧力
（23℃）		 最高使用圧力
（23℃）		 最小曲げ
半径		 定尺 標準色
mm mm MPa （kgf/cm2） MPa
（kgf/cm2）		 mm m 黒 青 透明 赤 黄 緑 白
25-04 25-04 2.5 4 2.7 28 <0.58(6) 10 20・50 ● ● ●※1 ●※1 ●※1 ●※1 ○※1
25-06 25-06 4 6 2.3 24 14 ● ● ●※1 ●※1 ●※1 ●※1 ○※1
25-08 25-08 5 8 2.7 28 16 ● ● ●※1 ●※1 ●※1 ●※1 ○※1
25-10 25-10 6.5 10 2.4 25 22 ● ● ●※1 ●※1 ●※1 ●※1 ○※1
25-12 25-12 8 12 2.3 24 28 ● ● ●※1 ●※1 ●※1 ●※1 ○※1
20m、50m単位販売。
標準色：黒･青　＊1）20m巻のみ透明､赤､黄､緑､白有り。又6×4の50m巻のみ黒、青、透明、赤、
注文方法：コードの後に定尺（20m/50m）・色と巻数をご指定下さい。　例）25-06 20m 赤 1巻
ジュンロンUF （竹の子継手用軟質ポリウレタンチューブ） 021/056/106
■ 特 長
●機械的強度、特に耐摩耗性が優れています。
●柔軟でしかも高反発弾性を持っています。
●耐油性・耐候性に優れています。
●有毒物質溶出のおそれがありません。
●曲げ半径が小さく作業性に優れています。
■ 用 途
●使用流体：空気･水
　＊水道水を通水の際は残留塩素による影響があります。
●使用温度範囲：−20℃〜60℃（空気）
　※竹の子継手は市販品をお求め下さい。		 ジュンロン
コード 内径 外径 破壊圧力（23℃） 最高使用圧力（23℃） 最小曲げ半径 定尺 標準色
mm mm MPa （kgf/cm2） MPa（kgf/cm2） mm m 青
25-03B 2 3.5 3.2 33 <0.68(7) 10 20・50 ●
25-05B 2.7 4.5 2.9 30 10 ●
25-06B 3.5 6 3.2 32 10 ●
標準色：青
注文方法：コードの後に定尺（20m/50m）と巻数をご指定下さい。例）25-05B 50m 1巻
定尺販売のみ
ジュンロンUFL（低摩擦ポリウレタンチューブ） 021
  rohs対応
■ 特 長
●特殊押出し技術を用いチューブ表面をシボ状にすることにより低摩擦化を実現
　し、すべり性を向上させました。
●チューブ表面のベタツキがなく、高密度（省スペース）配管での作業性に優れ
　ます。
●ケーブルベアーの可動に伴う、磨耗、異音を低減します。
●すべり性シート、フッ素コーティングなどを施さなくても、従来のポリウレタン
　チューブに比べてステージ位置決め精度の向上につながります。
●ジュンロンUF（ポリウレタンチューブ）と同等の特性を有しています。
　(柔軟性・機械的強度・低溶出・低ブリード）

■用途例
●摺動などの可動配管
●ケーブルベアー内配管
●高密度（省スペース）配管

■使用温度範囲
水:−20℃〜＋60℃　空気:0℃〜+50℃

■最高使用圧力
0.58Mpa
型式 チューブ寸法
外径×内径 		破壊圧力
23℃（MPa) 		最高使用圧力 最小曲げ半径 標準条長
UFL-25L-04 4×2.5 2.7 0.58 10 10・100
UFL-25L-06 6×4 2.3 0.58 14 20・100
UFL-25L-08 8×5 2.7 0.58 16 20・100
UFL-25L-10 10×6.5 2.4 0.58 22 20・100
UFL-25L-12 12×8 2.3 0.58 28 20・100
標準色：乳白・黒・青（その他の色についてはお問い合わせください。
