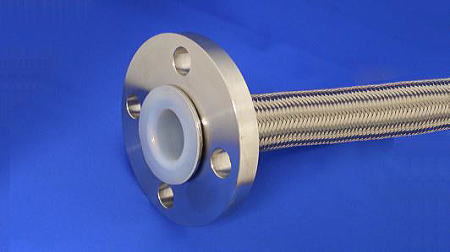

フレアプライアブルホース Tシリーズ
371
チューブ形状
チューブ形状
使用温度範囲：-54℃〜 +204℃
材質： チューブ ：PTFE
  スプリング ：SUS304/SUS316
  ブレード ：SUS304/SUS316
  フレア金具 ：SUS304/SUS316
  フランジ ：SUS304/SUS316
Tタイプ（外装無し） TSタイプ（スプリング付） TWタイプ（ブレード付）

※ TSW タイプ　スプリング+ ブレードも御座います。
端末を独自の技術でフレア加工してありますので接液部が全てテフロンになっており、食品・化学・半導体産業等
様々な分野で使用されております。
使用状況により、スプリング(TS タイプ)・ブレード(TW タイプ) を取り付ける事が可能です。
食品衛生法厚生省告示第370 号に適合しております。
※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。


測定方法参考図
 ホース金具　T シリーズ用

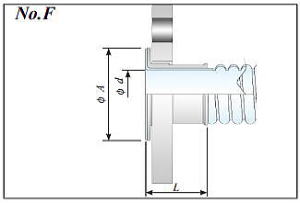

No.F　フランジ金具 　(10F:JIS10K、 5F:JIS5K)
ホース呼称 ﾌﾗﾝｼﾞｻｲｽﾞ A d L
T**-08 15A 35 15 45
T**-12 20A 41 19 47
T**-16 25A 51 25 47
T**-20 32A 63.5 31.5 50
T**-24 40A 73 38 50
T**-32 50A 92 50 56
T**-40 65A 105 60 67
T**-48 80A 127 78 72
T**-64 100A 157 102 85

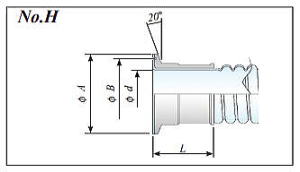

No.H　サニタリー金具
ホース呼称 ﾍﾙｰﾙｻｲｽﾞ A B d L
T**-12 1S 50.5 43.5 19 47
T**-16 1S 50.5 43.5 23 47
T**-20 1.5S 50.5 43.5 31.5 47
T**-24 2S 64 56.5 40.8 49
T**-32 2S 64 56.5 47.8 58
T**-40 2.5S 77.5 70.5 57.5 50
T**-48  3S 91 83.5 70 60

 Tタイプ（外装ブレード、スプリング無し）

呼称 サイズ 内径
(mm)		 外径
(mm)		 肉厚
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最大許容
負圧(mmHｇ)		 最小曲げ
半径(mm)		 重量
(g/m)
T-08 1/2 11.6 18.2 0.9 0.2 0.8 655 50 72
T-12 3/4 19.5 29.4 1.0 0.3 1.2 655 65 142
T-16 1 24.5 36.2 1.1 0.3 1.0 655 85 194
T-20 1-1/4 31.5 44.1 1.1 0.25 0.9  655 100 258
T-24 1-1/2 36.5 49.4 1.5 0.25 0.9  655 120 377
T-32 2 49.5 64.1 1.5 0.2 0.8  655 165 522
T-40 2-1/2 62.5 86.1 1.6 0.15 0.6  655 230 654
T-48 3 73.5 96.6 1.6 0.13 0.5  655 260 765
T-64 4 94.5 124.5 1.8 0.1 0.4  655 400 1,310

TSタイプ（外装スプリング付）

呼称 サイズ 内径
(mm)		 外径
(mm)		 肉厚
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最大許容
負圧(mmHｇ)		 最小曲げ
半径(mm)		 重量
(g/m)
TS-08 1/2 11.6 18.2 0.9 0.4 1.4 710 50 152
TS-12 3/4 19.5 29.4 1.0 0.3 1.1 710 65 292
TS-16 1 24.5 36.2 1.1 0.3 1.0 710 85 544
TS-20 1-1/4 31.5 44.1 1.1 0.25 0.9 710 100 758
TS-24 1-1/2 36.5 49.4 1.5 0.25 0.9 710 120 977
TS-32 2 49.5 64.1 1.5 0.2 0.8 710 165 1,422
TS-40 2-1/2 62.5 86.1 1.6 0.15 0.6 710 230 1,954
TS-48 3 73.5 96.6 1.6 0.13 0.5 710 260 2,165
TS-64 4 94.5 124.5 1.8 0.1 0.4 710 400 2,810

TWタイプ（外装ワイヤーブレード付）

呼称 サイズ 内径
(mm)		 外径
(mm)		 肉厚
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最大許容
負圧(mmHｇ)		 最小曲げ
半径(mm)		 重量
(g/m)
TW-08 1/2 11.6 20 0.9 5.0 25.0 655 25 140
TW-12 3/4 19.5 31.4 1.0 6.0 29.0 655 55 390
TW-16 1 24.5 38.2 1.1 4.0 21.0 655 80 540
TW-20 1-1/4 31.5 46.1 1.1 4.5 21.0 655 100 680
TW-24 1-1/2 36.5 49.9 1.5 4.0 17.5 655 120 1,110
TW-32 2 49.5 66.7 1.5 2.5 13.5 655 165 1,710
TW-40 2-1/2 62.5 89.1 1.6 1.4 6.0 655 230 2,140
TW-48 3 73.5 99.6 1.6 1.2 6.5 655 260 3,310
TW-64 4 94.5 127.5 1.8 1.0 4.0 655 400 4,050


TSWタイプ（外装スプリング+ワイヤーブレード付）

呼称 サイズ 内径
(mm)		 外径
(mm)		 肉厚
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最大許容
負圧(mmHｇ)		 最小曲げ
半径(mm)		 重量
(g/m)
TSW-08 1/2 11.6 20 0.9 5.0 25.0 710 50 232
TSW-12 3/4 19.5 31.4 1.0 6.0 29.0 710 65 442
TSW-16 1 24.5 38.2 1.1 4.0 21.0 710 85 894
TSW-20 1-1/4 31.5 46.1 1.1 4.5 21.0 710 100 1,258
TSW-24 1-1/2 36.5 49.9 1.5 4.0 17.5 710 120 1,577
TSW-32 2 49.5 66.7 1.5 2.5 13.5 710 165 2,322
TSW-40 2-1/2 62.5 89.1 1.6 1.4 6.0 710 230 3,254
TSW-48 3 73.5 99.6 1.6 1.2 6.5 710 260 3,565
TSW-64 4 94.5 127.5 1.8 1.0 4.0 710 400 4,310
