コンボホース Rシリーズ
371

チューブ形状
補強層： グラスファイバー
  SUS304　ワイヤーブレード
連続使用温度範囲：　-54℃〜 +204℃

※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

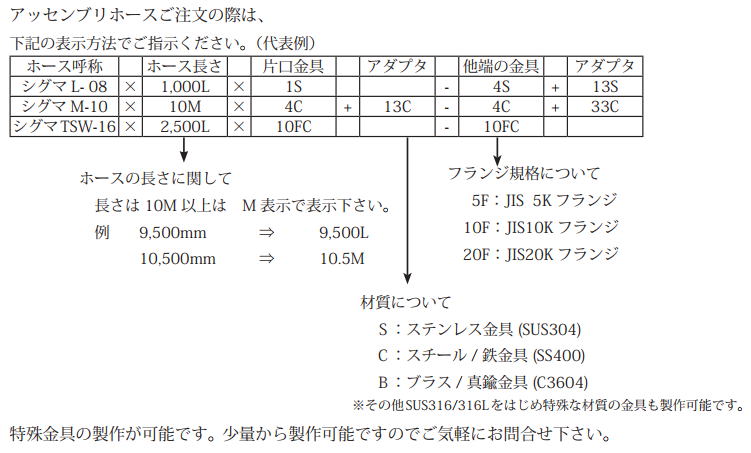

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。

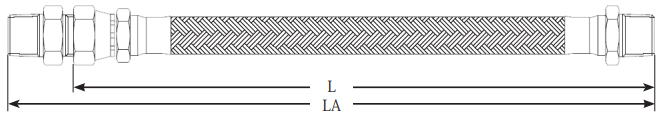

測定方法参考図
呼称 内径
(mm)		 外径
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最低破壊圧力
204℃ (MPa)		 最小曲げ
半径(mm)		 重量
(g/m)
R-06 9.5 14.5 6.9 27.4 19.6 15 180
R-08 13.0 20.0 6.9 27.4 19.6 50 240
R-12 19.0 27.7 6.9 27.4 17.2 60 400
R-16 25.4 33.0 6.9 27.4 17.2 75 540
R-20 31.5 39.6 6.9 24.7 17.2 160 700
R-24 38.0 45.5 5.1 20.6 14.4 190 900
R-32 50.3 59.3 3.4 13.7 11.8 250 1,450
静電防止タイプについてはお問い合わせ下さい。

 ホース金具　R シリーズ用

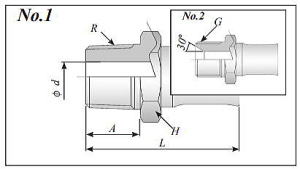

No1.No2図面

 No.1・No.2 金具 　材質：鉄/ ステンレス
ホース呼称 ネジR・G A d H L
R-06 3/8 15 7.0 19 45
R-08 1/2 18 9.7 24 65
R-12 3/4 20 16.0 30 68
R-16 1 23 21.0 36 73
R-20 1-1/4 25 27.0 46 90
R-24 1-1/2 26 33.0 50 92
R-32 2 30 44.5 65 98
(No.2 金具は受注生産品です)

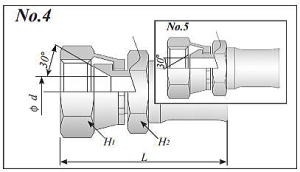

No4.No5図面

 No.4　No.5 金具 　材質：鉄/ ステンレス
ホース呼称 ネジG d H1 H2 L
R-06 3/8 7.0 22 19 48
R-08 1/2 9.7 27 22 65
R-12 3/4 16.0 36 30 68
R-16 1 21.0 41 36 74
R-20 1-1/4 27.0 50 46 90
R-24 1-1/2 33.0 60 55 94
R-32 2 44.5 70 65 100
(No.5 金具は受注生産品です)

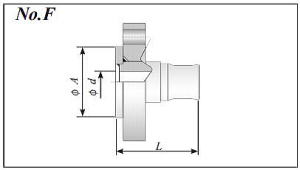

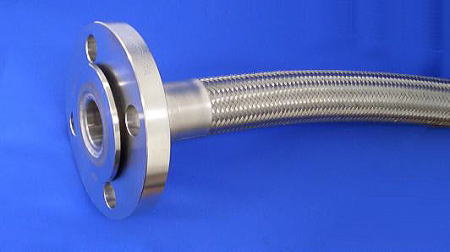

No.F　フランジ金具 　材質：鉄/ ステンレス(10F:JIS10K、5F:JIS5K)
ホース呼称 ﾌﾗﾝｼﾞｻｲｽﾞ A
10Ｆ		 A
5Ｆ		 d L
R-08 15A 52 48 9.7 64
R-12 20A 58 52 16.0 66
R-16 25A 70 62 21.0 71
R-20 32A 80 72 27.0 83
R-24 40A 85 78 33.0 84
R-32 50A 100 88 44.5 87

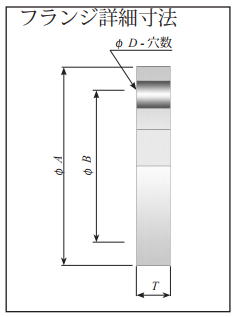

フランジの詳細寸法は下記に記載してあります。

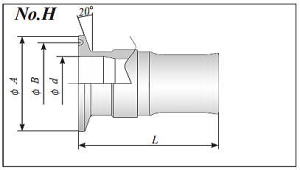

No.H　サニタリー金具 　材質： ステンレス　304/316
ホース呼称 ﾍﾙｰﾙｻｲｽﾞ A B d L
R-08 1/2S 34 27.5 17.5 68
R-12 1/2S 34 27.5 17.5 68
1S 50.5 43.5 23 75
R-16 1S 50.5 43.5 23 76
1.5S 50.5 43.5 35.7 76
R-20 1.5S 50.5 43.5 35.7 90
2S 64 56.5 47.8 90
R-24 1.5S 50.5 43.5 35.7 90
2S 64 56.5 47.8 90
R-32 2S 64 56.5 47.8 90
3S 91 83.5  72.3 90


材質： ステンレス　304/316
圧力 サイズ A T B D 穴数 ボルト
5K 15A 80 9 60 12 4 M10
20A 85 10 65 12 4 M10
25A 95 10 75 12 4 M10
32A 115 12 90 15 4 M12
40A 120 12 95 15 4 M12
50A 130 14 105 15 4 M12
65A 155 14 130 15 4 M12
80A 180 14 145 19 4 M16
100A 200 16 165 19 8 M16
10K 15A 95 12 70 15 4 M12
20A 100 14 75 15 4 M12
25A 125 14 90 19 4 M16
32A 135 16 100 19 4 M16
40A 140 16 105 19 4 M16
50A 155 16 120 19 4 M16
65A 175 18 140 19 4 M16
80A 185 18 150 19 8 M16
100A 210 18 175 19 8 M16
