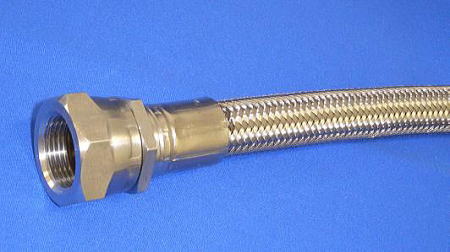

プライアブルホース Eシリーズ
371
プライアブルホース　E チューブ形状
チューブ形状
補強層：SUS304　ワイヤーブレード
連続使用温度範囲：-54℃〜 +204℃


※各種アダプタ類はこちら ※取り付け方法の注意事項はこちら
※参考の耐薬品性の表はこちら。

※ご注文方法


●ホースアッセンブリの長さの測定方法
ホースアッセンブリの長さは、下記参考図に従い表記してください。
ただし、ベンドタイプの金具付のホースの場合は金具の中心線までの長さであらわします。


測定方法参考図
呼称 内径
(mm)		 外径
(mm)		 最高使用
圧力室温(MPa)		 最低破壊圧力
室温(MPa)		 最小曲げ
半径(mm)		 重量
(g/m)
E-04 6.7 12.3 16.9 50.7 18 155
E-06 9.1 15.3 13.5 40.6 20 190
E-08 12.4 18.8 10.1 30.4 25 235
E-12 18.5 24.7 6.8 20.3 64 270
E-16 24.9 32.8 4.5 13.5 89 550
E-20 31 40.7 3.3 10.1 127 690
E-24 37.5 48.3 2.9 8.8 152 1,000
E-32 48 59.7 2.3 6.8 200 1,150
食品衛生法厚生省告示第370 号に適合しております。
静電防止タイプ(ECO シリーズ) も御座います。

 ホース金具　E シリーズ用

No1.No2図面

 No.1・No.2 金具 　材質：鉄/ ステンレス
ホース呼称 ネジR・G A d H L
E-04 1/4 13 5.2 17 37
E-06 3/8 15 7 19 45
E-08 1/2 18 11.5 24 51
E-12 3/4 20 16 30 68
E-16 1 23 21 36 73
E-20 1 1/4 25 27 46 90
E-24 1 1/2 26 33 55 92
E-32 2 30 44.5 65 98
No4.No5図面

 No.4　No.5 金具 　材質：鉄/ ステンレス
ホース呼称 ネジG d H1 H2 L
E-04 1/4 5.2 19 17 39
E-06 3/8 7 22 19 48
E-08 1/2 11.5 27 22 52
E-12 3/4 16 36 30 68
E-16 1 21 41 36 74
E-20 1 1/4 27 50 46 90
E-24 1 1/2 33 60 55 94
E-32 2 44.5 70 65 100
(No.5 金具は受注生産品です)
No.F　フランジ金具 　材質：鉄/ ステンレス(10F:JIS10K、 5F:JIS5K)
ホース呼称 ﾌﾗﾝｼﾞｻｲｽﾞ A
10Ｆ		 A
5Ｆ		 d L
E-08 15A 52 48 11.5 66
E-12 20A 58 52 16 66
E-16 25A 70 62 21 71
E-20 32A 80 72 27 83
E-24 40A 85 78 33 84
E-32 50A 100 88 44.5 87
No.H　サニタリー金具 　材質： ステンレス　304/316
ホース呼称 ﾍﾙｰﾙｻｲｽﾞ A B d L
E-08 1/2S 34 27.5 17.5 57
E-12 1/2S 34 27.5 17.5 68
1S 50.5 43.5 23 75
E-16 1S 50.5 43.5 23 76
1.5S 50.5 43.5 35.7 76
E-20 1.5S 50.5 43.5 35.7 90
2S 64 56.5 47.8 90
E-24 1.5S 50.5 43.5 35.7 90
2S 64 56.5 47.8 90
E-32 2S 64 56.5 47.8 90
3S 91 83.5 72.3 90
