BOXTM-221-F□S□ BOX本体 標準3タイプ 東洋技研製端子ボックス E096
■定格・仕様
定格電圧 600V
定格電流 15A
耐電圧 2500V/1分間
絶縁抵抗 100MΩ以上 (DC500Vメガにて)
適合電線 2.0mm2/MAX
結線ビス M3.5 x 6.7L
標準締付トルク 1.4N・m
使用周囲温度 -25℃〜+100℃
端子数 22極 KT8-11P x 2セット 内臓端子の詳細はこちら

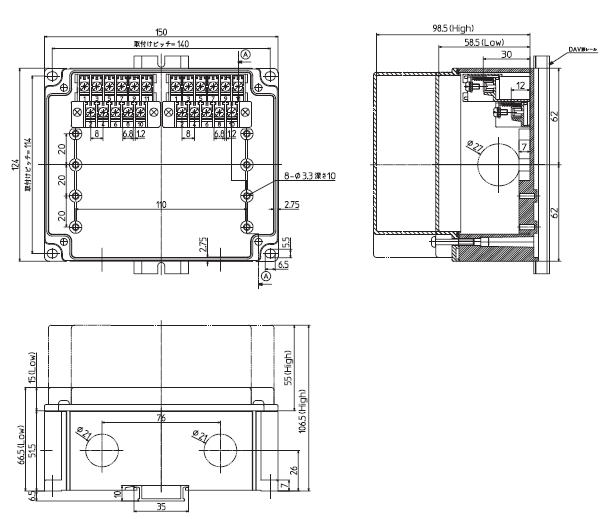

■端子台付き外観寸法図

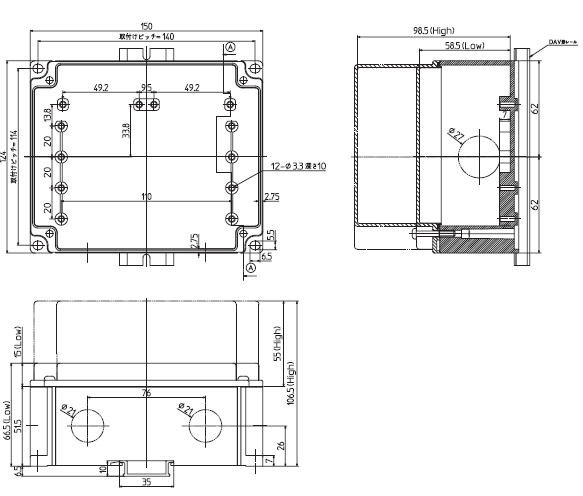

■端子台無し外観寸法図

BOX本体形式 前面穴 側面穴 型式 フタ高低 フタ材質
なし なし BOXTM-221-F0S0-LI
BOXTM-220-F0S0-LI
低い 不透明
BOXTM-221-F0S0-LC
BOXTM-220-F0S0-LC
透明
BOXTM-221-F0S0-HI
BOXTM-220-F0S0-HI
高い 不透明
BOXTM-221-F0S0-HC
BOXTM-220-F0S0-HC
透明
一箇所 なし BOXTM-221-F1S0-LI
BOXTM-220-F1S0-LI
低い 不透明
BOXTM-221-F1S0-LC
BOXTM-220-F1S0-LC
透明
BOXTM-221-F1S0-HI
BOXTM-220-F1S0-HI
高い 不透明
BOXTM-221-F1S0-HC
BOXTM-220-F1S0-HC
透明
なし 二箇所 BOXTM-221-F0S2-LI
BOXTM-220-F0S2-LI
低い 不透明
BOXTM-221-F0S2-LC
BOXTM-220-F0S2-LC
透明
BOXTM-221-F0S2-HI
BOXTM-220-F0S2-HI
高い 不透明
BOXTM-221-F0S2-HC
BOXTM-220-F0S2-HC
透明
※赤字の型式は端子台なしの型式となります
フタ
不透明 低い 透明 低い 不透明 高い 透明 高い

東洋技研製端子ボックス

※RoHS対応に関してはお問い合わせください。
